Problemanalyse

Previous pageReturn to chapter overviewNext page

In diesem Kapitel werden Probleme im Zusammenhang mit WebOffice extensions behandelt und wie diese Probleme analysiert und behoben werden können. Bitte überprüfen Sie bei Problemen die folgenden Analysepunkte, bevor Sie den WebOffice-Support konsultieren.



Hinweis: Falls Sie den WebOffice-Support kontaktieren möchten, beachten Sie bitte vorher die Punkte im Kapitel Supportanfrage.

Hinweis: Bevor Sie den WebOffice-Support kontaktieren, stellen Sie bitte sicher, dass das Problem auch mit der aktuellsten Software-Version auftritt. Deshalb downloaden und installieren Sie bitte die aktuellste Version von https://resources.weboffice.vertigis.com/WebOffice108/.

Hinweis: Eine detaillierte Beschreibung vom Ablauf eines Druckprozesses in WebOffice 10.8 SP2 finden Sie im Kapitel Ablauf Druckprozess.

Hinweis: Ist neben WebOffice 10.8 SP2 ebenfalls GeoOffice installiert, so muss darauf geachtet werden, dass veraltete GeoOffice Module geupdated bzw. falls nicht mehr benötigt deinstalliert werden. Anderenfalls kann es zu Problemen im Betrieb mit WebOffice 10.8 SP2 kommen.



Zu Beginn ist es hilfreich die Problemursache einzugrenzen. Dies geschieht, indem die richtige Vorgehensweise zur Fehleranalyse gewählt wird. Daher bitte Unterscheidung treffen in:

1.Drucken (Druckbutton) nicht verfügbar

2.Drucken schlägt fehl (Fehlermeldung beim Druckprozess)

3.Druckprozess benötigt zu lange (oder läuft in ein Timeout)

4.Druckqualität ist schlecht



1) Wenn Drucken nicht verfügbar (Druck-Button nicht im WebOffice 10.8 SP2 Client verfügbar), dann folgende Überprüfungen durchführen:

Basics

oDrucken-Tool in der Projektkonfiguration korrekt konfiguriert, siehe Drucken

oDruck-Layouts im korrekten Verzeichnis vorhanden, siehe SynOutputService publizieren

oCheck, ob SynPlotService.mxd und SynePaperService.mxd in den entsprechenden Verzeichnissen vorhanden und in der aktuellen Version (neu ab 01.05.2015) vorhanden sind, aktuelle Versionen der MXDs (MXDs for WebOffice extensions) hier zu downloaden: https://resources.weboffice.vertigis.com/WebOffice108/

SynAdmin > Reiter "Kartendienste"

oKann eine VertiGIS SOE Gateway Version ausgelesen werden?

oWird mit dem Extension Standalone Testclient eine Version ausgelesen?

Wenn ja, Fehler in der Verbindung WebOffice / Service (Konfiguration, Firewall, …)

Wenn nein, Fehler im Extension Service / Komponente (Logging, Berechtigungen überprüfen)

WebOffice Logdatei (siehe Kapitel SOE Logging) auf ERROR und WARNINGS in Bezug auf Drucken analysieren



2) Wenn Drucken fehlschlägt (Druck-Button im WebOffice 10.8 SP2 Client verfügbar, Druckprozess wird nicht erfolgreich abgeschlossen):

Wird eine Plot-MXD erzeugt? Zu finden im arcgisoutput-Verzeichnis (z.B. C:\arcgisserver\directories\arcgisoutput\SynOutputService_MapServer)

oWenn nein: Fehler beim Zusammenstellen der Plot-MXD

Läuft das VertiGIS WebOffice Extensions Service unter einen eigens angelegten User (und nicht unter Lokales System)

Überprüfung in den Windows Diensten: Der Extensions Dienst muss unter einem eigenen Benutzer angemeldet sein

Überprüfung in den Windows Diensten: Der Extensions Dienst muss unter einem eigenen Benutzer angemeldet sein

alle Ordner-Berechtigungen auf Korrektheit überprüfen:

oJener User, unter dem das WebOffice extensions Service angemeldet ist, muss Vollzugriff auf folgende Ordner haben:

..\arcgisserver\directories\arcgisoutput

..\arcgisserver\directories\WebOfficePlotTemplates

..\arcgisserver\directories\WebOfficeePaperTemplates

..\arcgisserver\directories\WebOfficeExport

..\Tomcat\webapps\<WebOffice-Applikation>\output

C:\Windows\Temp

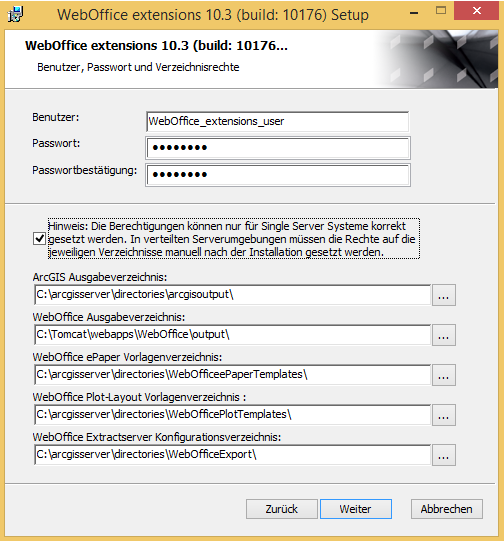

Im Installation-Setup der WebOffice Extensions werden die Ordner-Berechtigungen für den eigenen Extension User vergeben

Im Installation-Setup der WebOffice Extensions werden die Ordner-Berechtigungen für den eigenen Extension User vergeben



oWenn ja: Erzeugtes Plot-MXD analysieren (lässt es sich öffnen? Korrekter Inhalt? Fehlende Datenquellen in der Print MXD? …)

oWenn ja, dann mit Extension Standalone Testclient eine Druckausgabe simulieren und auf Korrektheit der Ausgabe testen

oWebOffice Logdatei (siehe Kapitel SOE Logging) auf ERROR und WARNINGS in Bezug auf Drucken analysieren

oLogging Extensions hochdrehen

oFalsche LayerIDs Zuordnung führt zu einem Druckabbruch - siehe Kapitel Layer IDs

oBei Problemen von mehrseitigen Seriendruck (hochauflösend) in Verwendung mit GEONIS Web Adaptor: Timeout for ArcGIS Server von 60000 auf 240000 ms erhöhen. Durch das Timeout wurde anscheinend die Kommunikation gestört und das PDF, welches im Hintergrund noch vollständig erzeugt wurde, konnte nicht mehr angezeigt werden.

oBei Verwendung von Netzwerkpfaden als Datenquellen anstatt lokale Pfade in der MXD können ebenfalls Druck-Abbrüche vorkommen. Es muss in der MXD auf lokale Pfade umgestellt werden. Außerdem sind UNC-Pfade aufgrund Performanceeinbußen nicht empfehlenswert - siehe Esri Onlinehilfe.

oWenn kein Inhalt am Ausdruck zu sehen ist,

ist kein Zugriff auf die Datenbank möglich; fehlende Ordnerberechtigung oder SSL/TLS-Zertifikat - siehe Kein Inhalt im Ausgabeformat.

Darstellungsproblem beim Ausdruck von maßstabsbezogenen Layersichtbarkeiten - siehe Drucken von maßstabsbezogenen Layersichtbarkeiten



3) Wenn Drucken zu lange benötigt:

Wie lange dauert jeweils ein hochauflösender A4- sowie A3-Ausdruck im Format „PDF“ exakt?

Welcher Schritt dauert wie lange?

oAssemble (Druckinhalte aller Layer zusammensuchen, Druckinhalte/Layer-Infos aus MXD in SynOutputService.mxd einfügen und zusammensetzen)

oOutput (Ausdruck erzeugen - Plot-MXD in Output Verzeichnis schreiben)

Diese Informationen bekommt man, wenn im SynAdmin das Logging für die Kategorien GEOSERVER und BRIDGE auf DEBUG gestellt wird und einen Ausdruck via WebOffice macht.

Wie lange dauert ein Ausdruck von der Druck-MXD direkt aus ArcMap?

Wie lange dauert ein Ausdruck über den Standalone Testclient?

Wie viele Vektor- und Rasterthemen sind jeweils am Ausdruck beteiligt?

Hat es einen Einfluss, ob Markup am Ausdruck enthalten ist oder nicht?

Sind externe Dienste eingebunden bzw. im Spiel? Falls ja, welche?

Was ergibt eine Analyse der Druck-MXD mittels MXDPerfStat? siehe Kapitel Optimieren Sie das ArcMap Dokument mit Mxdperfstat

Ist die Layout-Datei korrekt, d.h. sind z.B. keine Icons eingebunden, wo auf das verlinkte Bild nicht zugegriffen werden kann?

Diese Informationen bekommt man, wenn man die Logging Extensions aufdreht:

Bei Problemen mit der Druckdauer besteht die Annahme, dass der eigene Benutzer für die WebOffice extensions keine Rechte besitzt den "Performancecounter"/"Performancemonitor" zu verwenden. Dazu muss man in der Windows Computerverwaltung den Benutzer für die WebOffice extensions zur Gruppe "Performance Log Users" (deutsch: "Leistungsprotokollbenutzer") hinzufügen. Mehr Details zur Konfiguration im Kapitel Extensions Benutzer der Gruppe "Leistungsprotokollbenutzer" hinzufügen





4) Wenn Druckqualität schlecht ist:

Die gedruckte Karte wird blockartig oder stark verpixelt angezeigt – dann ist die Ursache: Rasterung. Siehe Kapitel Überprüfung der Layer auf Aufrasterung

oDie schlechte Ausgabequalität kommt zustande:

durch die Tendenz von ArcGIS zum Aufrastern der exportieren PDF's

durch suboptimale Symbolik im MXD

wenn z.B. Layer transparent ist --> immer gerastertes PDF

wenn Layer z.B. eine LineFill Symbolik hat, in der die Outline am unteren Layer definiert ist --> die Schraffur des oberen Layers fragmentiert die Outline

Antialiasing am SynOutputService (Bereich Parameter) höher setzen

Eine signifikante Qualitätssteigerung am Ausdruck kann erzielt werden, wenn „hochauflösend“ gedruckt wird





Hinweis: Verlagern Sie die Markup Featureklassen vom SynOutputService in eine SDE Datenbank, wenn Sie Probleme mit den Markup File-Geodatabases haben. Für Demo- und Testzwecke kann die Markup Featureklassen des SynOutputService in der fGDB belassen werden, jedoch für den produktiven Einsatz, d.h. sobald es eine Last am Server gibt, sind diese immer in eine SDE-Datenbank zu verlagern.

Mehr Details siehe: Markup Featureklassen in SDE verlagern.

Hinweis: Ist neben WebOffice 10.8 SP2 ebenfalls GeoOffice installiert, so muss darauf geachtet werden, dass veraltete GeoOffice Module geupdated bzw. falls nicht mehr benötigt deinstalliert werden. Anderenfalls kann es zu Problemen im Betrieb mit WebOffice 10.8 SP2 kommen.
