Liste von Projektionen

<< Klicken, um Inhaltsverzeichnis anzuzeigen >>

Konfigurieren Sie eine Liste von Projektionen, um benutzerspezifisch definierte Projektionen für verschiedene Zwecke zur Verfügung zu stellen:

•Koordinaten suchen

•Daten hinzufügen

•WebOffice extract server - Datenextraktion

•Exportprofil Rasterdaten

•Drucken (Legacy)

•VertiGIS Printing

•Editieren über Stützpunktdialog

Die Liste der Projektionen muss für jedes Werkzeug individuell definiert werden.

ACHTUNG!

Es ist nicht möglich eine Projektion mehrfach in die Liste von Projektionen aufzunehmen. Wird eine Projektion mehrfach eingetragen, um beispielsweise unterschiedliche Transformationen (unterschiedlicher Transformations-Code/String) zu verwenden, wird ausschließlich die erste konfigurierte Transformation angewandt. Es ist zu empfehlen immer denselben Transformationscode/-string zu verwenden, wenn eine Projektion in der Liste von Projektionen in unterschiedliche Werkzeuge vorkommt. Wenn es zu Problemen kommt, gibt die WebOffice Logfile einen entsprechenden Hinweis aus.

Liste von Projektionen Konfiguration

Eigenschaft

Beschreibung

Bezeichnung Hauptkarten-Projektion

Bezeichnung der Hauptkarten-Projektion.

Bei der Konfiguration des Elements Liste von Projektionen für das Werkzeug Koordinaten suchen wird der eingegebene Wert in der Bezeichnung Hauptkarten-Projektion in der Statusleiste der Karte angezeigt, wenn Koordinaten anzeigen aktiviert ist.

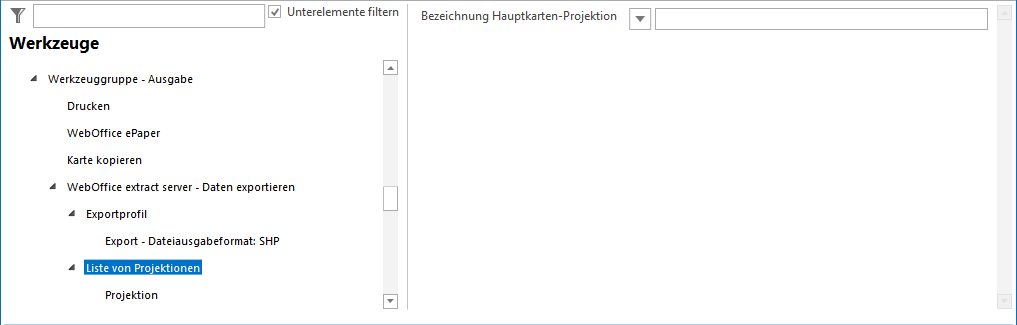

Liste von Projektionen Konfiguration

Konfigurieren Sie unterhalb der Liste von Projektionen das Element Projektion, um projektionsspezifische Parameter für die Zielprojektion festzulegen. Geben Sie entweder den EPSG Code (sofern verfügbar) an oder die Parameter des Koordinatensystems.

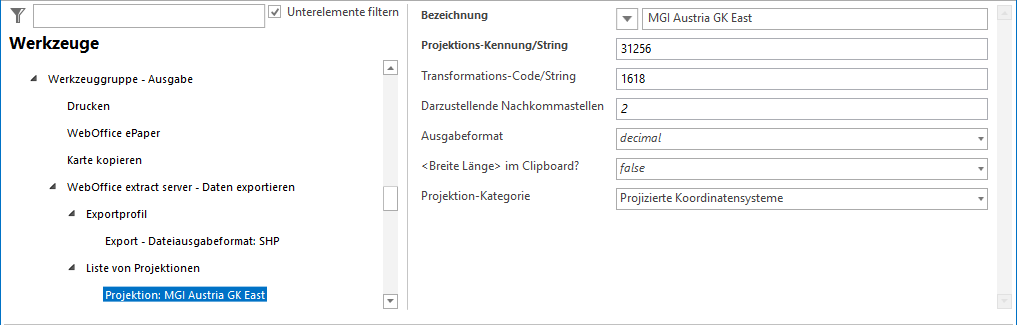

Projektion Konfiguration

Eigenschaft

Beschreibung

Bezeichnung

Bezeichnung der Projektion, die in der Benutzeroberfläche aufscheint.

Die hier verwendete Bezeichnung der Projektion ist auch jene, die das Funktionsfeld syn_crs in einer Druckvorlage befüllt (siehe auch Kapitel Nicht konfigurierbare Funktionsfelder).

Projektions-Kennung/String

Geben Sie entweder den EPSG Code (sofern verfügbar) an oder die Parameter des Koordinatensystems (am einfachsten aus einem .prj File zu kopieren).

Transformations-Code/String

Geographischer Transformationscode. Die Codes sind auch hier aufgelistet: <ArcGIS_Desktop_Installations_Verzeichnis>\Documentation\geographic_transformations.pdf oder durch Verwendung des VertiGIS Projection Helper.

Darzustellende Nachkommastellen

Legt fest, wie viele Nachkommastellen für die Darstellung der Koordinaten verwendet werden.

Ausgabeformat

Legt das Ausgabeformat fest:

•decimal bewirkt eine Ausgabe der berechneten Koordinaten als Fließkommazahl - Die Zahl der Nachkommastellen ist durch die Angabe von Darzustellende Nachkommastellen definiert

•degree bewirkt eine Ausgabe der berechneten Koordinaten in Grad (GG°MM'SS.NN''). Die Zahl der Nachkommastellen für die Sekunden ist durch die Angabe von Darzustellende Nachkommastellen definiert.

•degree_decimal_minutes bewirkt eine Ausgabe der berechneten Koordinaten in Grad (GG°MM,NN''). Die Zahl der Nachkommastellen für die Minute ist durch die Angabe von Darzustellende Nachkommastellen definiert.

Um eine vergleichbare Genauigkeit wie im Format degree zu erreichen, ist eine größere Zahl an Nachkommastellen erforderlich.

<Breite Länge> im Clipboard

Legt fest, ob die Koordinaten in der Form <Breite Länge

> (Ja) oder <Länge Breite> (Nein) in die Zwischenablage übernommen werden sollen.

•Beachten Sie, das bspw. Google Maps das Format <Länge Breite> verwendet.

•Diese Funktion hat nur bei geographischen Koordinatensystemen (z.B. WGS84) eine Auswirkung.

Projektion-Kategorie

Bestimmung der Zugehörigkeit zu einer entsprechenden Kategorie in der Projektions-Liste im Werkzeug Koordinaten suchen.

Projektion Eigenschaften

Werden der Knoten Liste von Projektionen oder einzelne Projektionen gelöscht und anschließend wieder hinzugefügt ändert sich die ID der Projektion im XML-File. Diese veränderte ID muss auch im Werkzeug GWR Integrator angepasst werden, falls konfiguriert.

•Siehe das Kurzanleitungskapitel Projektionen konfigurieren für eine detaillierte Beschreibung einer Projektions-Konfiguration.

•Siehe Kapitel Koordinaten suchen für Details zur Werkzeug-Konfiguration in WebOffice author standalone.

•Siehe Kapitel Koordinaten suchen für Details über Projektionen in Kombination mit dem Koordinaten suchen Werkzeug im WebOffice core Client.

•Siehe Kapitel Daten hinzufügen für Details zur Werkzeug-Konfiguration in WebOffice author standalone.

•Siehe Kapitel Daten hinzufügen für Details über Projektionen in Kombination mit dem Werkzeug Daten hinzufügen im WebOffice core Client.

•Siehe Kapitel WebOffice extract server - Datenextraktion für Informationen über die Werkzeugkonfiguration in WebOffice author standalone.

•Siehe Kapitel Exportprofil Rasterdaten für Informationen über die Werkzeugkonfiguration in WebOffice author standalone.

•Siehe Kapitel Drucken (Legacy) für Details zur Werkzeugkonfiguration im WebOffice author standalone.

•Siehe Kapitel Daten Export für Details über Projektionen in Kombination mit dem Daten Export Werkzeug im WebOffice core Client.

•Nähere Informationen zur WebOffice extract server Funktionalität im WebOffice flex Client finden Sie im Kapitel Daten exportieren.

•Eine Kurzanleitung zur Verwendung unterschiedlicher Projektionen mit der WebOffice extract server Funktionalität finden Sie unter Exportprofile für unterschiedliche Projektionen.

•Nähere Informationen zum Verwendung des Stützpunktdialoges mit unterschiedlichen Projektionen finden Sie im Kapitel Editieren im WebOffice core client.
