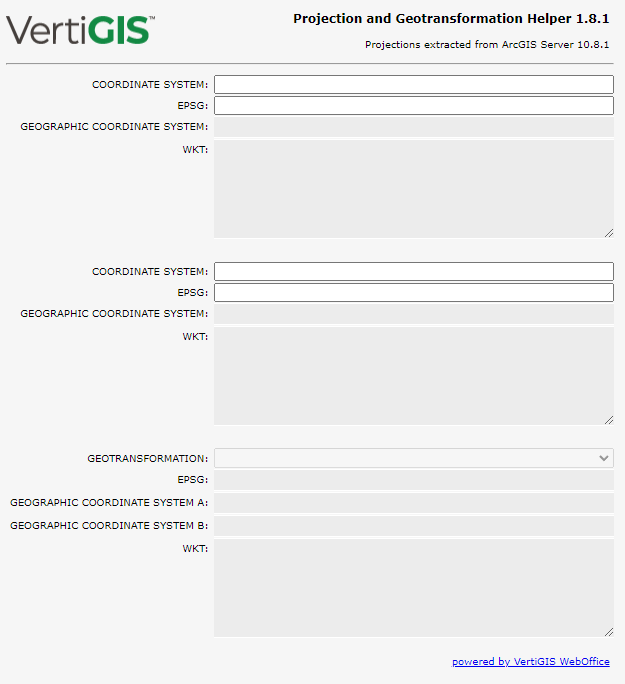

Die einfachste Möglichkeit, um Projektionen für Ihr WebOffice 10.9 R3 Projekt zu konfigurieren, ist mit Hilfe des VertiGIS Projektions- und Geotransformationshelfer. Dieser kann entweder online unter https://resources.weboffice.vertigis.com/Util/projection_helper.html oder im WebOffice author aufgerufen werden.

howto_configure_Projections



Geben Sie hier zuerst entweder den Namen des Quellkoordinatensystems oder den jeweiligen EPSG-Code ein, z.B. 3857, danach das Gleiche Vorgehen für das Zielkoordinatensystem. Wenn Sie sich nicht sicher sind, welche Projektion das Projekt hat, können Sie:

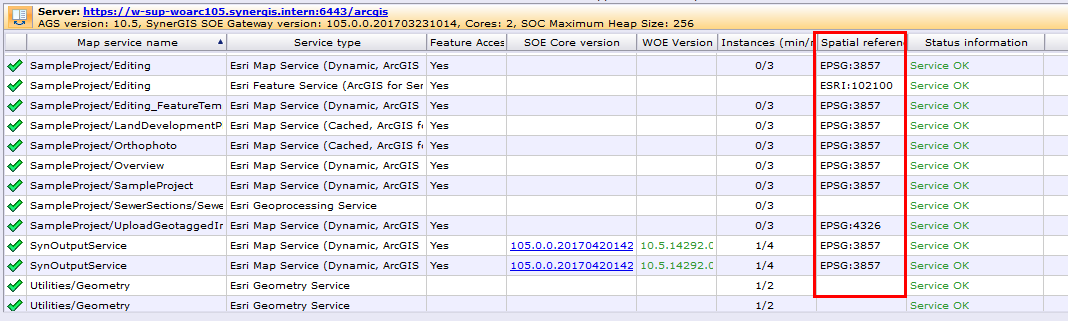

•den EPSG Code des Hauptkartendienstes in SynAdmin überprüfen

howto_configure_Projections0


•das jeweilige MXD-Dokument öffnen und in den Datenrahmeneigenschaften nachsehen

howto_configure_Projections1

Wenn sich das verwendete geodätische Datum zwischen den beiden definierten Koordinatensystemen unterscheidet, müssen Sie eine geographische Transformation definieren.

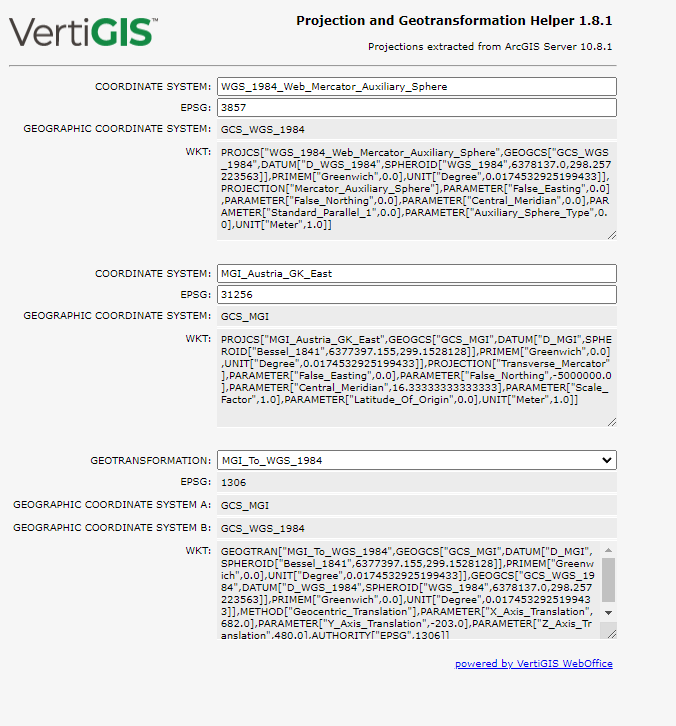

Der VertiGIS Projektions- und Geotransformationshelfer stellt automatisch die Liste der verfügbaren Projektionen zur Verfügung.

howto_configure_Projections2

Konfigurieren Sie nun die Projektion in Ihrem WebOffice 10.9 R3 Projekt, indem Sie die EPSG-Codes und definierten Einstellungen verwenden.



icon_comment

•Für benutzerdefinierte Projektion und benutzerdefinierte Transformation (keine EPSG und geografischen Transformation Code verfügbar) können Sie die vollständigen Strings mit Parametern einfügen. Navigieren Sie zu Ihrer benutzerdefinierten PRJ-Datei und öffnen Sie sie in einem Texteditor. Kopieren Sie den Inhalt und fügen Sie diese in die Projektion-ID/String ein. Dann öffnen Sie die GTF-Datei und kopiere den lesbaren Inhalt (nicht den Binärinhalt!) an die Datum-ID/String.

•Für die Verwendung von benutzerdefinierten Projektionen wird dringend empfohlen benutzerdefinierte Transformationen zu definieren. Dies geschieht durch die Verwendung des benutzerdefinierten geografischen Transformationstools aus der ArcToolbox. Die Transformationen können definiert werden und die GTF-Dateien werden standardmäßig in <AppData>\Roaming\Esri\ArcToolbox\CustomTransformations gespeichert.

•Im VertiGIS Projektions- und Geotransformationshelfer sind alle Projektionen vorhanden, die default auch in ArcGIS Server enthalten sind. Das Angebot an zusammengesetzten Transformationen ist reduziert.



howto_Configure_Projections9



icon_cross-reference

Mehr Details finden Sie im Kapitel Liste von Projektionen.
