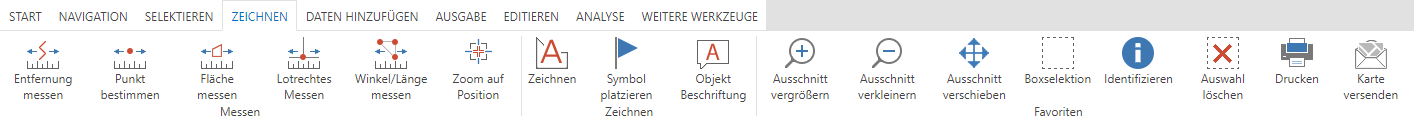

Die Werkzeuge zum Messen / Zeichnen befinden sich im WebOffice core Client in der Registerkarte Zeichnen. Diese setzt sich aus folgenden Werkzeugen zusammen:

•Gruppe Messen

oEntfernung messen

oPunkt messen

oFläche messen

oLotrecht messen

oWinkel messen

oUmgebungskreise messen

oKoordinaten suchen

•Gruppe Zeichnen

oZeichnen

oSymbol platzieren

oObjekt beschriften

oK5 Beschriftung





Weil die Messzeichnungen technisch gesehen genauso als Redlinings betrachtet werden, teilen die Standardmesswerkzeuge (Punkt, Linie, Fläche) ein Werkzeugformular mit den anderen Redlining Werkzeugen wie Zeichnen/Messen. Das Werkzeug Symbol platzieren unterscheidet sich dabei etwas in Aussehen und Form des Dialoges, nähere Beschreibungen zur Funktionalität im WebOffice core Client erfahren Sie in den Unterkapiteln dieses Kapitels.



Grundsätzlich werden bei Standard-Messwerkzeugen (Punkt, Linie, Fläche) folgende Konfigurationsmöglichkeiten je nach Möglichkeit angeboten:

•Messungs-/Zeichentyp

•Messungs-/Zeichenstil

•Vorhandene Objekte

•Fangprofil (falls konfiguriert)

•Konstruktionsfunktionen

•Versenden



Messungs-/Zeichentyp

In der Registerkarte Zeichnen kann zwischen den Messen-Werkzeugen (Fläche messen, Entfernung messen, Punkt messen, Lotrecht messen, Winkel messen) und den Zeichnen-Werkzeugen (Fläche, Linie, Kreis, Text, Punkt) das entsprechende ausgewählt werden. Abhängig vom gewählten Typ werden unterschiedliche weitere Einstellungen im Dialog angezeigt.

Messungs-/Zeichenstil

Bei allen Messungs-/Zeichentypen (außer beim Zeichentyp Text) kann die Linienstärke und -farbe angepasst werden. Um die Farbe zu ändern, klicken Sie direkt auf die Farbe und es öffnet sich automatisch ein Dialog zur Auswahl der Farbe aus einer Farbpalette bzw. Angabe der gewünschten Farbe mit entsprechenden Farbwerten. Zur Auswahl der Linienstärke gibt es einen Schieberegler der durch Verschieben des Mauszeigers angepasst werden kann.

Bei einigen Messungs-/Zeichentypen können noch zusätzliche Optionen zur Definition des Stils stehen - beispielsweise Linientyp, Füllfarbe bzw. Transparenz.



Weiters ist es möglich verschiedene Zeichenstile im WebOffice 10.9 R4 Projekt zu konfigurieren. Falls Zeichenstile definiert sind, kann dieser Stil direkt vom Benutzer ausgewählt werden, jedoch kann der Anwender keine weiteren Einstellungen bezüglich Linienfarbe, Linienstärke, etc. tätigen.

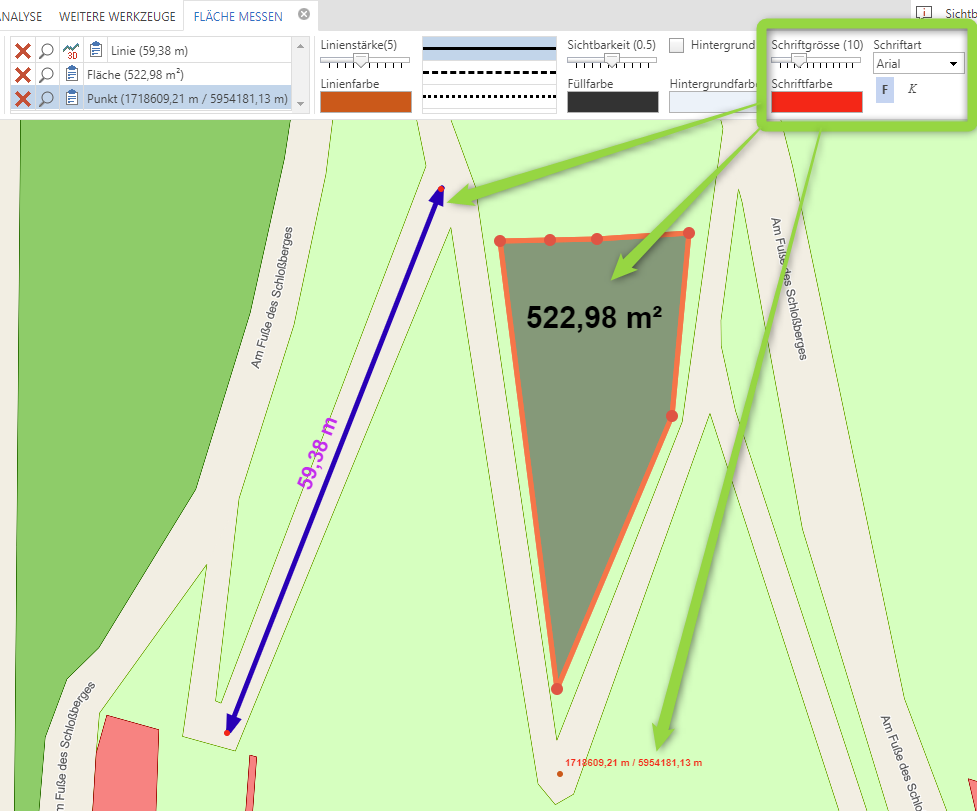

Textstil

Wie auch bei den Zeichenstilen kann der Text stilisiert werden. Darunter fallen Schriftgröße, Schriftfarbe, Schriftart sowie die Auswahl, ob dieser fett oder kursiv sein soll. Diese Einstellungen können sowohl für gemessene Punkte, Linien als auch Flächen getroffen und individuell angepasst werden.

Vorhandene Objekte

Im einem weiteren Bereich der Registerkarte werden alle vorhandenen Objekte aufgelistet. Der Benutzer kann Objekte selektieren, um auf diese hineinzoomen zu können, 3D Messungen anzuzeigen oder zu löschen.



Folgende Tabelle zeigt die Bedeutung der unterschiedlichen Symbole im Bereich der vorhandenen Objekte:

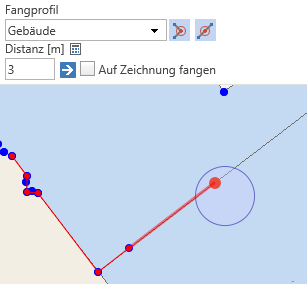

Fangprofil (nur aktiv, falls konfiguriert)

Wenn in der WebOffice 10.9 R4 Projektkonfiguration Fang-Layer konfiguriert wurden, dann steht der Bereich des Fangprofil/-layers zur Verfügung. In diesem Bereich kann der Benutzer wählen, ob auf Zeichnungen gefangen wird oder nicht und die Fangtoleranz [Distanz] angegeben. Standardmäßig sind sowohl der Punktfang als auch der Linienfang (muss jedoch extra am Fang-Layer konfiguriert werden) aktiviert. Mit der Fang-Funktionalität ist es möglich, dass im WebOffice 10.9 R4 Client sehr genau gemessen werden kann.





Mit der Funktion Auf Zeichnung fangen kann nicht nur auf einen ausgewählten Fang-Layer gefangen werden, sondern auch auf bestehende Markierungen (während einer Browsersession). Die Distanz [m] gibt die Fang-Toleranz an und wird in einem Kreis, der den Mauszeiger umgibt, angezeigt. Fangpunkte werden standardmäßig als blaue Punkte angezeigt. Diese werden rot, sobald sie sich innerhalb der Fang-Toleranz befinden.



Kontextmenü "Messen"

Wenn ein Punkt, eine Distanz, eine Fläche oder ein Kreis gemessen wird, können über das Kontextmenü (rechter Mausklick) unterschiedliche Funktionen ausgeführt werden.



Eigenschaften Kontextmenü Messen bei Stützpunkten





Eigenschaften Kontextmenü Messen bei Verbindungslinien



3D Messen

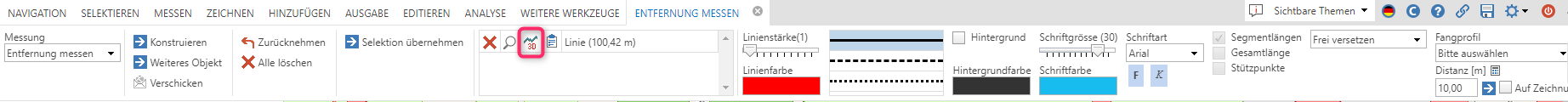

Wenn ein, oder mehrere Höhen-Raster-Layer konfiguriert sind, ist es möglich ein 3D Diagramm mit einer Ergebnisliste anzuzeigen. Definieren Sie zuerst die Strecke entlang derer Sie das Höhenprofil erhalten möchten mit dem Tool Entfernung messen. Klicken Sie danach auf die Schaltfläche 3D in der Multifunktionsleiste.

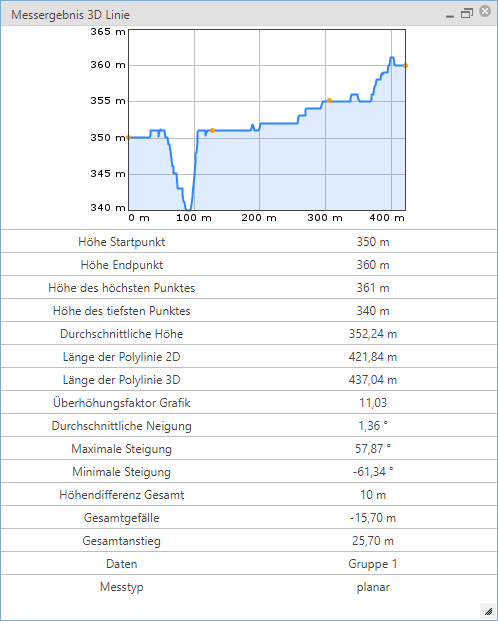

Es öffnet sich ein Fenster mit dem Ergebnis des Höhenprofils entlang der ausgewählten Strecke. Das Höhenprofil kann mittels Diagramm direkt in Word übernehmen nach Microsoft Word exportiert werden.



Weitere Funktionen

Neben den oben beschriebenen Einstellungen sind zusätzliche Optionen bei den Mess-/Zeichenwerkzeugen verfügbar. Die Funktionen beinhalten die Erstellung von Objekten im Konstruktionsdialog, die Erstellungen eines weiteren Objekts und das Versenden des Karteninhaltes.

Weitere Funktionen bei Mess-/Zeichenwerkzeuge

Konstruieren

Durch die Benutzung der verfügbaren Konstruktionsfunktionen ist es möglich extrem genau Zeichnungen für Messungen zu erstellen. Abhängig vom Typ der Messung gibt es unterschiedliche Konstruktionswerkzeuge für Punktzeichnungen bzw. Linien-/Polygonzeichnungen.





Folgende Konstruktionswerkzeuge können für Punkt-, Winkel-, Distanz- und lotrechte Messungen benutzt werden:

•Fluchtkonstruktion

•Schnittpunkt zweier Linien

•Bogenschlagkonstruktion

•Schnittpunkt zwischen Linie und Kreis



Folgende Konstruktionswerkzeuge können für Distanz- und Flächenmessungen zur Konstruktion benutzt werden:

•Quadrat bzw. Rechteck erstellen

•Rechtwinkeliges Konstruieren

•Konstruieren über Distanz und/oder Winkel

•Konstruieren über Koordinaten

•Kreis erstellen



Weiteres Objekt

Die Schaltfläche Weiteres Objekt ermöglicht die Finalisierung des gerade gezeichneten Objekts und die Erstellung eines weiteren Objekts.

Verschicken

Die Schaltfläche Verschicken ermöglicht das Versenden der derzeitigen Karten mit E-Mail. Dabei werden Bereichsausschnitt, Layersichtbarkeiten, Zeichnungen, gemessene Objekte und Beschriftungen übermittelt und können vom externen Benutzer aufgerufen werden.
