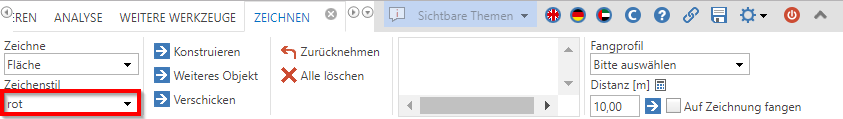

Je nachdem ob für das WebOffice 10.9 R4 Projekt Markierungs-Stile konfiguriert sind, stehen entweder die jeweiligen Zeichenstile zur Verfügung oder der Stildialog.

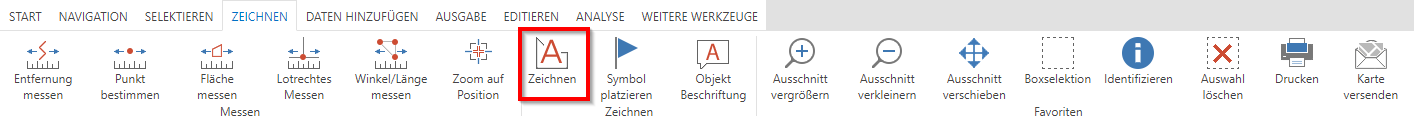

Auswahl Zeichnen

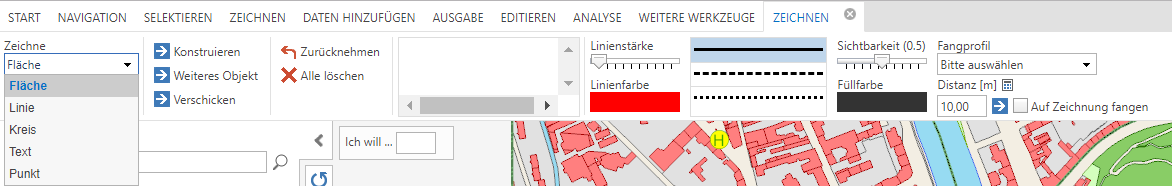

Wenn keine Markierungs-Stile konfiguriert sind, stehen in WebOffice 10.9 R4 unterschiedliche Einstellungen zur Verfügung, die je nach zu zeichnendem Element variieren können:







1) Fläche

Wird im Dropdown Menü Fläche ausgewählt, kann in WebOffice 10.9 R4 eine beliebige Fläche gezeichnet werden. Außerdem können die Linienstärke des Polygonrahmens, die Linienfarbe, die Art der Linie, die Füllfarbe und die Sichtbarkeit der Füllfarbe frei definiert werden. Sind entsprechende Fang-Layer konfiguriert, kann ebenso das entsprechende Fangprofil ausgewählt, und der Punkt- oder Linienfang aktiviert werden.





Platzieren Sie die Stützpunkte der Fläche in der Karte durch Klicken der linken Maustaste. Mit einem Doppelklick oder mit Weiteres Objekt wird das Erstellen des bestehenden Objekts abgeschlossen. In WebOffice 10.9 R4 ist es auch möglich Stützpunkte zu konstruieren, um geometrisch sehr genaue Zeichnungen zu erstellen.

Wenn Sie auf Verschicken klicken, dann wird Ihr Mail-Programm geöffnet. Sie können per Mail einen Link mit einer entsprechenden Status-ID versenden, in der dann alle erstellten Redlining-Objekte, die während der Browsersession erstellt wurden, vorhanden sind.









2) Linie

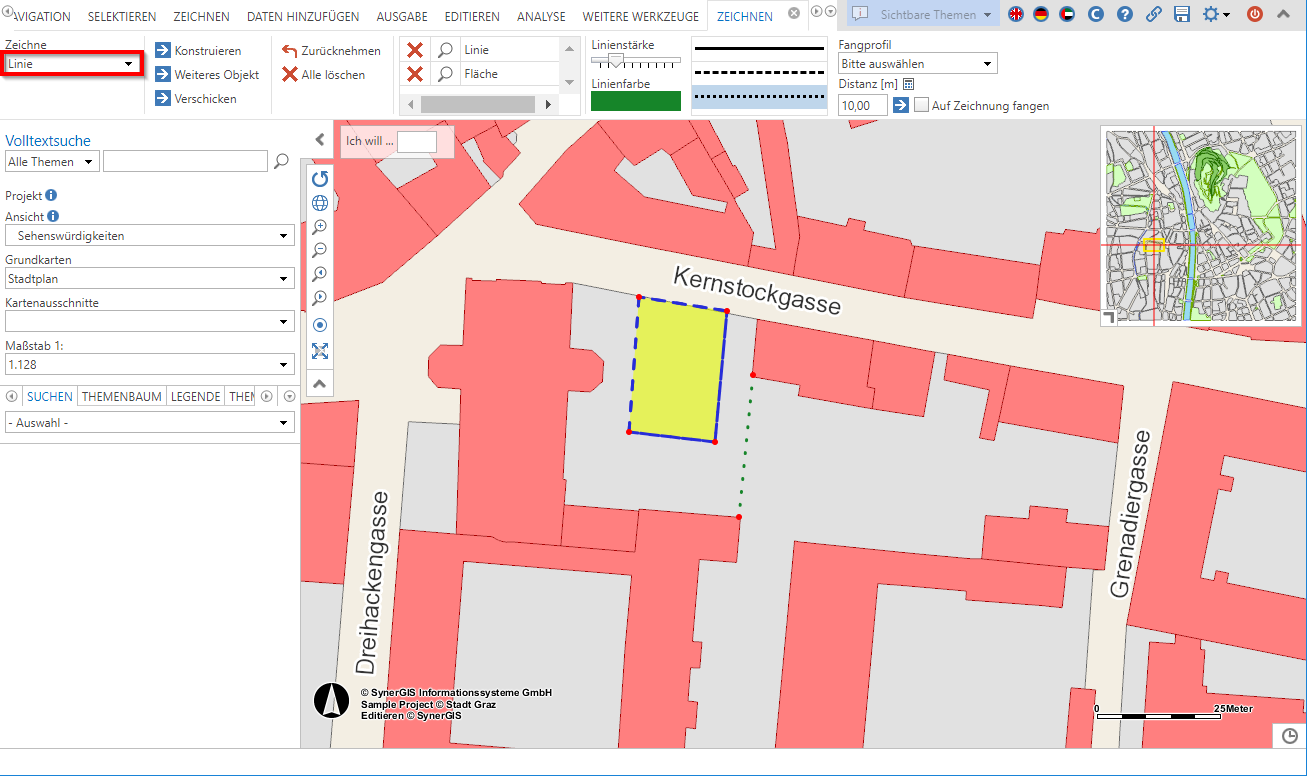

Wird im Dropdown Menü Linie ausgewählt, kann in WebOffice 10.9 R4 eine beliebige Linie gezeichnet werden. Außerdem können die Linienstärke, die Linienfarbe und die Art der Linie definiert werden. Sind entsprechende Fang-Layer konfiguriert, kann ebenso das entsprechende Fangprofil ausgewählt, und der Punkt- oder Linienfang aktiviert werden.



Platzieren Sie die Stützpunkte der Linie in der Karte durch Klicken der linken Maustaste. Mit einem Doppelklick oder mit Weiteres Objekt wird das Erstellen des bestehenden Objekts abgeschlossen. In WebOffice 10.9 R4 ist es auch möglich Stützpunkte zu konstruieren, um geometrisch sehr genaue Zeichnungen zu erstellen.

Wenn Sie auf Verschicken klicken, dann wird Ihr Mail-Programm geöffnet. Sie können per Mail einen Link mit einer entsprechenden Status-ID versenden, in der dann alle erstellten Redlining-Objekte, die während der Browsersession erstellt wurden, vorhanden sind.





3) Kreis

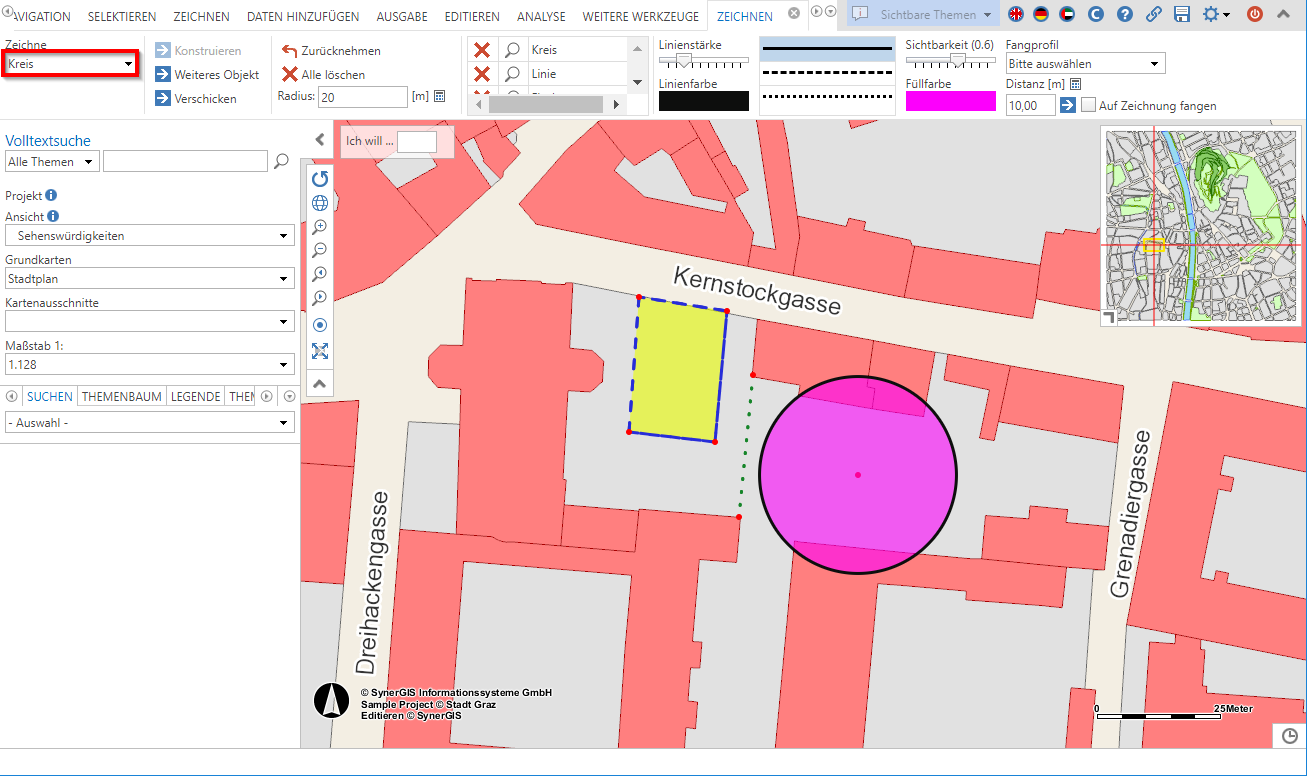

Wird im Dropdown Menü Kreis ausgewählt, kann in WebOffice 10.9 R4 ein Kreis mit beliebig großem Radius gezeichnet werden. Außerdem können die Linienstärke, die Linienfarbe, die Art der Linie, die Füllfarbe und die Sichtbarkeit der Füllfarbe definiert werden. Sind entsprechende Fang-Layer konfiguriert, kann ebenso das entsprechende Fangprofil ausgewählt, und der Punkt- oder Linienfang aktiviert werden.



Platzieren Sie den Stützpunkt des Kreises in der Karte durch Klicken der linken Maustaste. Anschließend kann durch Bewegung der Maus der Radius des Kreises definiert werden. Alternativ kann auch ein fixer Radius im entsprechenden Eingabefeld gesetzt werden. Mit einem Doppelklick oder mit Weiteres Objekt wird das Erstellen des bestehenden Objekts abgeschlossen.

Wenn Sie auf Verschicken klicken, dann wird Ihr Mail-Programm geöffnet. Sie können per Mail einen Link mit einer entsprechenden Status-ID versenden, in der dann alle erstellten Redlining-Objekte, die während der Browsersession erstellt wurden, vorhanden sind.









4) Text

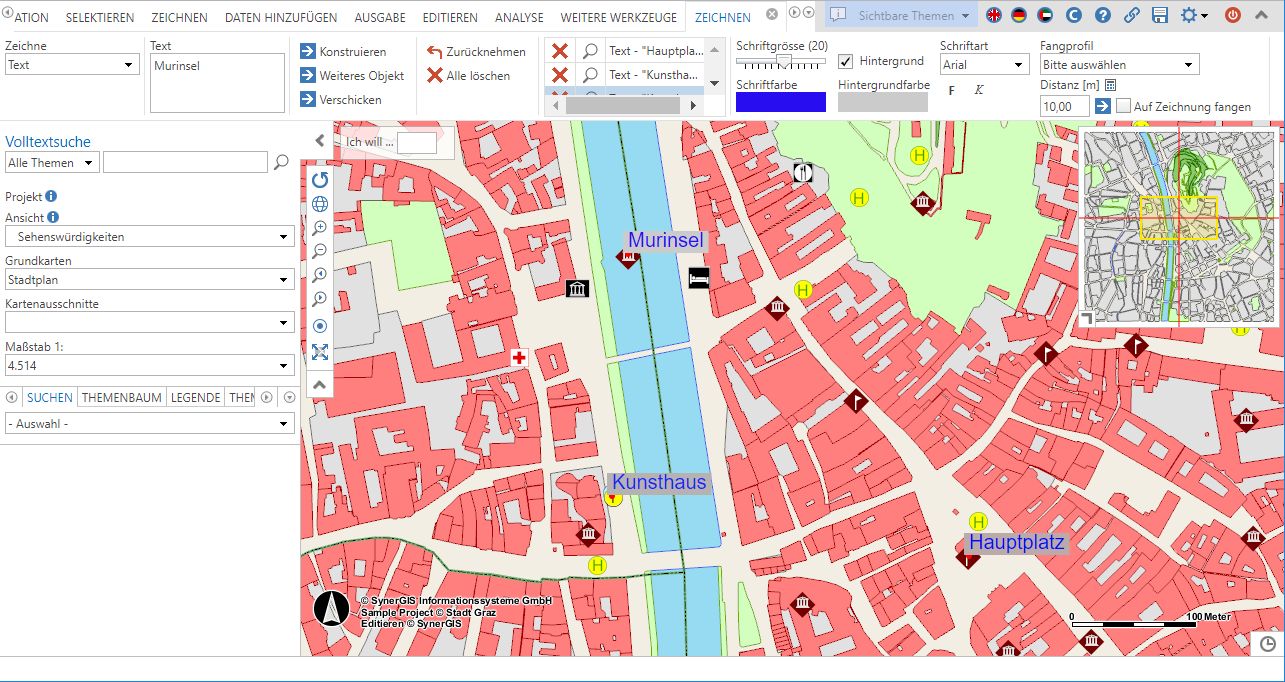

Wird im Dropdown Menü Text ausgewählt, kann in WebOffice 10.9 R4 ein beliebiger Text in der Karte platziert werden. Außerdem können die Schriftgröße, die Schriftfarbe und die Schriftart definiert werden sowie ein Hintergrund aktiviert und die Hintergrundfarbe gewählt werden. Sind entsprechende Fang-Layer konfiguriert, kann ebenso das entsprechende Fangprofil ausgewählt, und der Punkt- oder Linienfang aktiviert werden.



Platzieren Sie einen Stützpunkt in der Karte mit einem Klick der linken Maustaste. Mit einem Doppelklick wird das Erstellen des Objekts abgeschlossen und der eingegebene Text aus dem Eingabefeld gelöscht. Für ein weiteres Textobjekt kann ein neuer Text eingegeben werden. Mit Weiteres Objekt wird ebenso das Erstellen des Objekts abgeschlossen, allerdings bleibt beim Benützen dieser Funktion der Text im Eingabefeld erhalten, damit durch einen Klick ein weiteres Objekt mit demselben Text erstellt werden kann.

Wenn Sie auf Verschicken klicken, dann wird Ihr Mail-Programm geöffnet. Sie können per Mail einen Link mit einer entsprechenden Status-ID versenden, in der dann alle erstellten Redlining-Objekte, die während der Browsersession erstellt wurden, vorhanden sind.





Ändern von einem vorhandenen Objekt

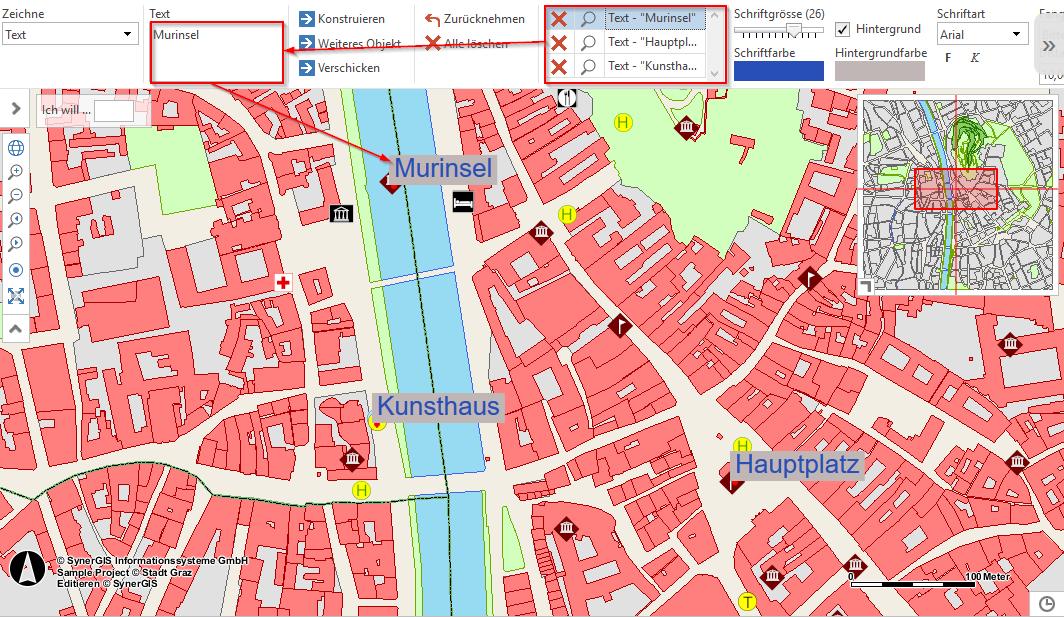

Wenn Sie einen vorhandenen Text ändern wollen, dann (1) markieren Sie das gewünschte Objekt und aktivieren Sie den Bearbeitungsmodus, (2) geben Sie den neuen Text in das Textfenster ein und (3) platzieren Sie das neue Text-Objekt in der Karte. Das alte Text-Objekt verschwindet und das neue Text-Objekt kann solange neu platziert werden, bis es mit einem Doppelklick endgültig gesetzt worden ist.

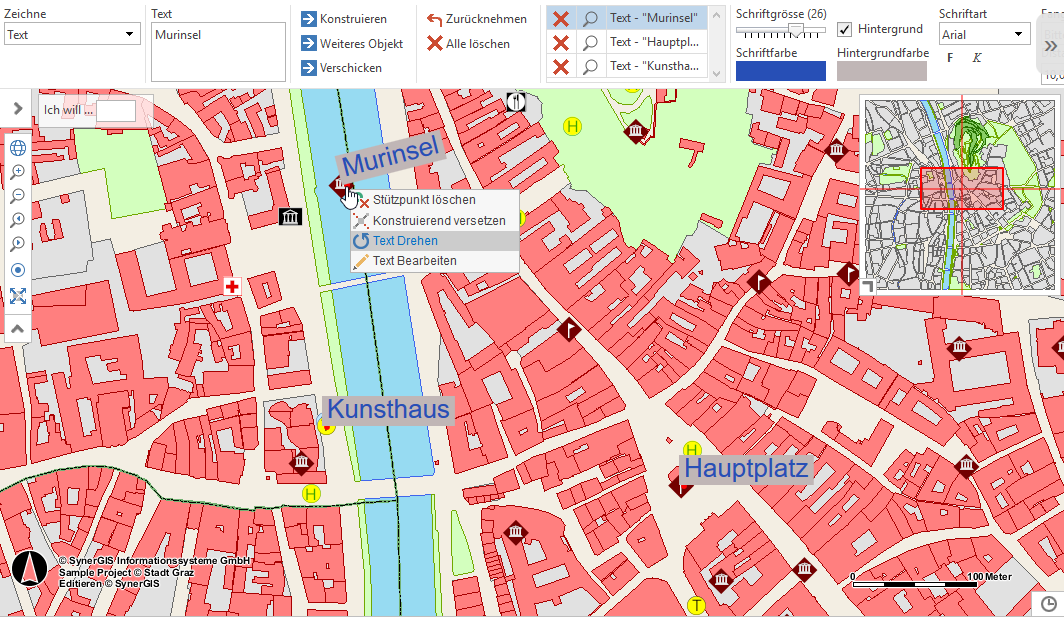

Wenn Sie einen vorhandenen Text rotieren möchten, (1) markieren Sie das gewünschte Objekt und (2) öffnen das Kontextmenü auf dem Stützpunkt und wählen Objekt drehen. Danach (3) wählen Sie die gewünschte Rotation und beenden die Bearbeitung mit einem Doppelklick.





Löschen von einem Text

Es gibt zwei unterschiedliche Möglichkeiten um ein bestehendes Objekt zu löschen:

1.Öffnen Sie den Bereich Vorhandene Objekte und Klicken Sie auf das x um ein bestimmtes Objekt zu löschen oder auf Alle löschen.

2.Klicken Sie auf das Werkzeug Auswahl löschen um ALLE vorhandenen Redlining-Objekte (Selektionen/Bemaßungen/Markierungen) zu löschen.







5) Punkt

Wird im Dropdown Menü Punkt ausgewählt, kann in WebOffice 10.9 R4 ein Punkt in der Karte platziert werden. Außerdem können die Punktstärke und die Punktfarbe definiert werden. Sind entsprechende Fang-Layer konfiguriert, kann ebenso das entsprechende Fangprofil ausgewählt, und der Punkt- oder Linienfang aktiviert werden.





Platzieren Sie den Punkt in der Karte durch Klicken der linken Maustaste. Mit einem Doppelklick oder mit Weiteres Objekt wird das Erstellen des bestehenden Objekts abgeschlossen. In WebOffice 10.9 R4 ist es auch möglich Stützpunkte zu konstruieren, um geometrisch sehr genaue Zeichnungen zu erstellen.

Wenn Sie auf Verschicken klicken, dann wird Ihr Mail-Programm geöffnet. Sie können per Mail einen Link mit einer entsprechenden Status-ID versenden, in der dann alle erstellten Redlining-Objekte, die während der Browsersession erstellt wurden, vorhanden sind.
