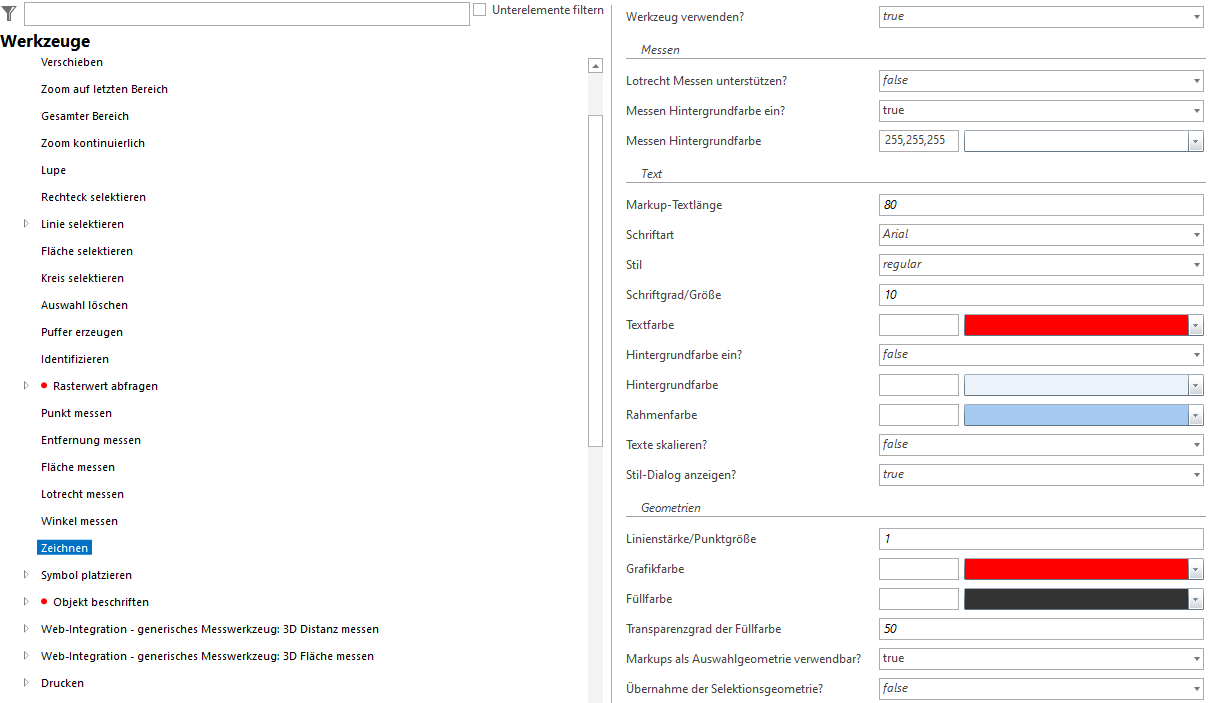

Werkzeug verwenden?

Legt fest, ob das Werkzeug bzw. die Funktion im WebOffice 10.9 R4 Client verfügbar sein soll (Ja) oder nicht (Nein).

Lotrecht Messen unterstützen?

Legt fest, ob das Lotrechte Messen durch Anzeige von 3 Hilfspunkten am Mauszeiger unterstützt werden soll

Messen Hintergrundfarbe ein?

Legt fest, ob Hintergrundfarbe für die Anzeige der Messwerte verwendet werden soll (Ja) oder nicht (Nein).

Messen Hintergrundfarbe

Legt die Hintergrundfarbe der Anzeige der Messwerte. Es können entweder RGB-Werte (links) eingegeben werden oder mit Hilfe des Color Pickers eine bestimmte Farbe gewählt werden.

Markup-Textlänge

Definiert die maximal zulässige Länge des Markup-Textes. Der Wert entspricht der Anzahl der erlaubten Zeichen.

Schriftart

Legt die Schriftart fest. Gewählt werden kann zwischen Arial, Courier und Verdana.

Stil

Legt den Font-Stil des Markup-Texts fest. Gewählt werden kann zwischen regular (default), bold, bolditalic und italic.

Schriftgrad/Größe

Legt die standardmäßige Schriftgröße des Markup-Texts fest.

Textfarbe

Legt die Textfarbe des Markup-Texts fest. Definieren Sie den Farbwert entweder links über RGB-Werte oder wählen Sie rechts über die Farbpalette.

Hintergrundfarbe ein?

Legt fest, ob Hintergrundfarbe für den Markup-Text verwendet werden soll.

Hintergrundfarbe

Legt die Hintergrundfarbe des Markup-Texts fest. Definieren Sie den Farbwert entweder links über RGB-Werte oder wählen Sie rechts über die Farbpalette.

Rahmenfarbe

Legt die Rahmenfarbe des Markup-Texts fest. Definieren Sie den Farbwert entweder links über RGB-Werte oder wählen Sie rechts über die Farbpalette.

Texte skalieren?

Legt fest, ob die Texte je nach Maßstab angepasst werden sollen (true) oder nicht (false). Je größer der Maßstab, desto größer wird der Markup-Text dargestellt.

Stil-Dialog anzeigen?

Legt fest, ob der Dialog für die Anpassung des Beschriftungs-Stils im Werkzeugformular sichtbar ist (true) oder nicht (false).

Geometrien Linien/Punktgröße

Legt die Linien/Punktgröße von Markups fest.

Grafikfarbe

Legt die Farbe der Punkt-/Linien-/Flächengrafik fest. Geben Sie entweder RGB-Werte ein oder wählen Sie rechts aus der Farbpalette.

Füllfarbe

Legt die Füllfarbe für Flächengrafiken fest. Geben Sie entweder RGB-Werte ein oder wählen Sie rechts aus der Farbpalette.

Transparenzgrad der Füllfarbe

Legt den Transparenzgrad der Füllfarbe fest. Transparenzgrad 0% ist deckend, 100% ist durchsichtig.

Markups als Auswahlgeometrie verwendbar?

Legt fest, ob gezeichnete Punkte, Linien und Flächen als Selektionsgeometrie verwendet werden können (true) oder nicht (false).

Übername der Selektions-geometrie

Ermöglicht das Übernehmen der Selektionsgrafik als Zeichnung.

•Siehe Kapitel Markierungs-Stil für Details zur Konfiguration von Markierungs-Stile.

•Siehe Kapitel Fang-Layer für Details zur Konfiguration von Fang-Layer in WebOffice author standalone.

•Siehe Kapitel Messen/Zeichen für die weiterführende Informationen zu Messwerkzeugen im WebOffice core Client.
