Das Werkzeug Punkt messen wird standardmäßig konfiguriert, um eine Mess-Funktionalität zur Verfügung zu stellen. Optional kann eine 3D Messung ermöglicht werden, wenn Ihr Projekt über ein Höheninfo-Raster-Layer verfügt.

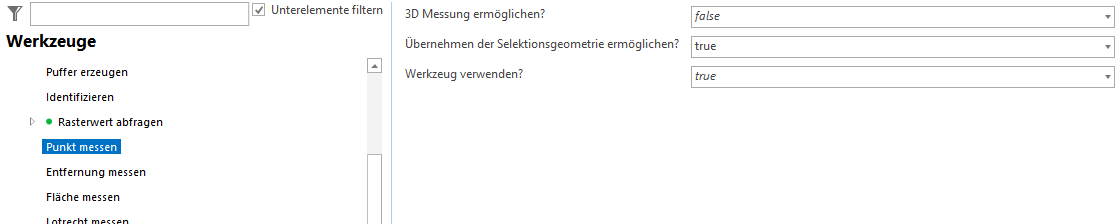

Konfiguration Messen - Punktbestimmung

Konfiguration Messen - Punktbestimmung





Eigenschaft

Beschreibung

3D Messung ermöglichen?

Ermöglicht das 3D Messen auf Basis von Rasterdaten.

icon_comment

Für die 3D Messung muss zumindest ein Elevation Layer (Höhenlayer) konfiguriert sein.

icon_cross-reference

Siehe Kapitel Höheninfo-Raster-Layer ff. für Details.

Übernehmen der Selektionsgeometrie ermöglichen?

Ermöglicht das Übernehmen der Selektionsgrafik als Eingabegeomtrie für die Messung.

Werkzeug verwenden?

Legt fest, ob das Werkzeug bzw. die Funktion im WebOffice 10.9 R4 Client verwendet werden soll oder nicht.

Eigenschaften Punkt messen



icon_cross-reference

•Siehe Kapitel Fang-Layer für Details zur Konfiguration von Fang-Layer in WebOffice author standalone.

•Siehe Kapitel Maßeinheiten für Details zur Konfiguration von Längen- und Flächeneinheiten in WebOffice author standalone.

•Siehe Kapitel Messen/Zeichnen und Punkt messen für den Werkzeug-Einsatz im WebOffice core Client.

•Siehe Kapitel 3D Messen falls die 3D-Messung als eigenständiges benutzerdefiniertes Werkzeug (Custom Tool) konfiguriert werden soll.
