Wenn Ihr Projekt über einen Höheninfo-Raster-Layer verfügt, kann eine 3D-Messung für die Werkzeuge Messen - Punktbestimmung, Messen - Distanzbestimmung und Messen - Flächenbestimmung ermöglicht werden. Dieses Kapitel beinhaltet Konfigurationsdetails für jeden Typ von Höheninfo-Raster-Layern.



icon_comment

Der Dienst mit den Höheninfo-Raster-Layern muss als ArcGIS Server Karten-Service in der Kartensammlung eingebunden sein.

Die den Höheninfo-Raster-Layern zugrunde liegenden Daten müssen sich in einer FGDB oder Enterprise Geodatabase (SDE) befinden.

Für die 3D-Messung muss die Konfiguration eines Höhen-Layer (Elevation) vorhanden sein.

Diese Funktionen sind nur auf Rasterdaten im Kartendiensten möglich - die Daten müssen daher als Raster Dataset oder Raster Catalog eingebunden sein. Mosaic Datasets werden für diese Funktionen nicht unterstützt.

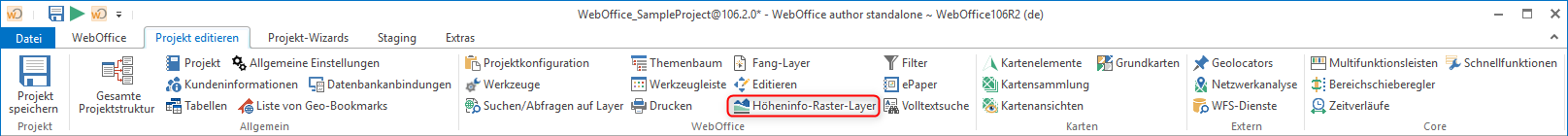

Konfiguration von Höheninfo-Raster-Layer im WebOffice author

Konfiguration von Höheninfo-Raster-Layer im WebOffice author

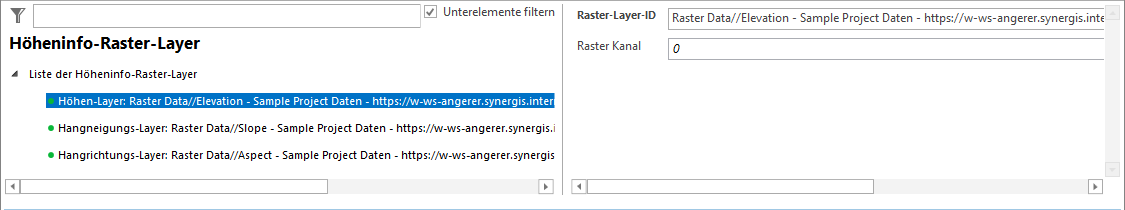

Liste der Höheninfo-Raster-Layer

Liste der Höheninfo-Raster-Layer



Eigenschaft

Beschreibung

Raster-Layer-ID

Eindeutige ID des Raster-Layer mit Höhen-/Neigungs-/Expositions/Oberflächenhöheninformation

icon_comment

Um die unterschiedlichen Typen von Höheninfo-Raster-Layern auswählen zu können, muss die entsprechende MXD im Hintergrund geöffnet sein.

Raster Kanal

Index des Kanals (Band), aus dem die Daten bezogen werden

Eigenschaften - Liste von Höheninfo-Raster-Layer





Folgende Raster-Layer zur Messung von Höhen, Hangneigung und Hangrichtung können in die Liste der Höheninfo-Raster-Layer hinzugefügt werden:



Höhen-Layer (Elevation): Rasterlayer mit Höhendaten

icon_comment

Der Höhen-Layer muss ein Raster DEM (TINs werden nicht unterstützt) eines Esri-unterstützten Raster-Datentyps sein.

Der Höhen-Layer muss die Höheninformation in einem bestimmten Raster-Kanal beinhalten.

Das projizierte Koordinatensystem muss auf die Einheit Meter konfiguriert sein (auch die Höheninformationen).

Der Rasterdatensatz muss nicht mehr im gleichen Koordinatensystem wie der Hauptkartendienst sein (Projection-on-the-fly wird unterstützt).

Hangneigungs-Layer (Slope): Rasterlayer mit Neigungsdaten

icon_comment

Die Konfiguration des Hangneigungs-Layers (Slope) ist optional und hat nur einen Effekt auf das Messergebnis in der 3D-Fläche.

Der Hangneigungs-Layer (Slope) muss ein Raster mit Hangneigungsinformationen eines bestimmten Rasterkanals sein.

Die Neigungsinformationen müssen in Grad vorliegen (Prozentangabe wird nicht unterstützt).

Hangrichtungs-Layer (Aspect): Rasterlayer mit Richtungsdaten

icon_comment

Die Konfiguration des Hangrichtungs-Layers (Aspect) ist optional.

Hangrichtungs-Daten müssen in einem bestimmten Raster-Kanal gespeichert sein und den Wert -1 für eine Ebene aufweisen.

Bei Hängen werden die Werte ausgehend von Norden mit 0 (GRAD) bis 360 (GRAD) im Uhrzeigersinn angegeben.

Oberflächen-Layer (Surface): Rasterlayer mit Oberflächenhöhendaten

icon_comment

Die Konfiguration des Oberflächen-Layers (Surface) ist optional.

Der Oberflächen-Layer muss die Höheninformation in einem bestimmten Raster-Kanal beinhalten.

Das projizierte Koordinatensystem muss auf die Einheit Meter konfiguriert sein (auch die Höheninformationen).



Weiters bietet die Konfiguration die Möglichkeit die Darstellungsform des Höhen-Layers bzw. Oberflächen-Layers im Höhenprofil benutzerdefiniert anzupassen.

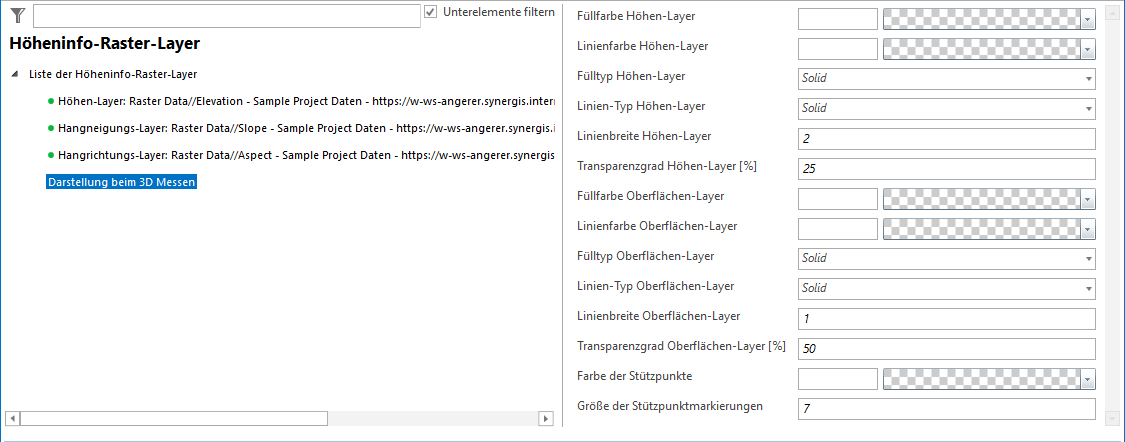

Konfiguration - Darstellung beim 3D Messen

Konfiguration - Darstellung beim 3D Messen



Eigenschaft

Beschreibung

Füllfarbe Höhen-Layer

Füllfarbe für den Bereich unter der Höhenlayer-Kurve (Angabe des Farbcodes über Farbpalette oder manual durch Eingabe von Farbwerten)

Linienfarbe Höhen-Layer

Linienfarbe für die Höhenlayer-Kurve (Angabe des Farbcodes über Farbpalette oder manual durch Eingabe von Farbwerten)

Fülltyp Höhen-Layer

Fülltyp für den Bereich unter der Höhenlayer-Kurve (Solid, Cross, Diagonal cross, Horizontal, etc.)

Linien-Typ Höhen-Layer

Linien-Typ für die Höhenlayer-Kurve (Solid, Dash, Dot, etc.)

Linienbreite Höhen-Layer

Festlegung der Linienbreite der Höhenlayer-Kurve

Transparenzgrad Höhen-Layer [%]

Festlegung des Transparenzgrades der Füllfarbe der Höhenlayer-Kurve in Prozent. Die Einstellung von 100 % bewirkt eine vollständige Transparenz (Unsichtbarkeit). 0 % bewirkt eine deckende Darstellung.

Füllfarbe Oberflächen-Layer

Füllfarbe für den Bereich zwischen der Kurve des Oberflächenmodells und der Höhenlayer-Kurve.

Linienfarbe Oberflächen-Layer

Linienfarbe für die Kurve des Oberflächenmodells.

Fülltyp Oberflächen-Layer

Fülltyp für den Bereich zwischen der Kurve des Oberflächenmodells und der Höhenlayer-Kurve (Solid, Cross, Diagonal cross, Horizontal, etc.).

Linien-Typ Oberflächen-Layer

Linientyp für die Kurve des Oberflächenmodells (Solid, Dash, Dot, etc.)

Linienbreite Oberflächen-Layer

Linienbreite der Kurve des Oberflächenmodells

Transparenzgrad Oberflächen-Layer [%]

Festlegung des Transparenzgrades der Füllfarbe der Oberflächen-Kurve in Prozent. Die Einstellung von 100 % bewirkt eine vollständige Transparenz (Unsichtbarkeit). 0 % bewirkt eine deckende Darstellung.

Farbe der Stützpunkte

Farbe in der die Stützpunkte der ursprünglichen Linie hervorgehoben werden.

Größe der Stützpunktmarkierungen

Größe der Markierungen der Stützpunkte - 0 bedeutet keine Markierung

Eigenschaften - Darstellung vom 3D Messen





Zusätzlich wird mit WebOffice 10.9 R4 die Einbindung mehrerer Höheninfo-Raster-Layer unterstützt. Dabei können die einzelnen Höheninfo-Raster-Layer  (Höhenlayer, Hangneigungslayer, Hangrichtungslayer, Oberflächenlayer) in Gruppen zusammengefasst werden.



icon_comment

Die Abfrage der Höheninfo-Raster-Layer bei mehreren gruppierten Diensten erfolgt dabei auf folgender Basis. Es wird anhand der festgelegten Reihenfolge in der Projektkonfiguration versucht den ersten konfigurierten Layer abzufragen. Falls dies zum Beispiel aufgrund fehlender Informationen im abgefragten Bereich nicht möglich ist, wird die Abfrage der nächstgereihte gruppierte Layer versucht. Dieses Prinzip wird bei mehreren Gruppen weiterführend angewendet. Die zurückgelieferten Informationen werden im Client dargestellt.

Damit die am höchsten aufgelösten Rasterinformationen benutzt werden, muss der Benutzer dies bei der Reihenfolge der gruppierten Höheninfo-Raster-Layer berücksichtigen.

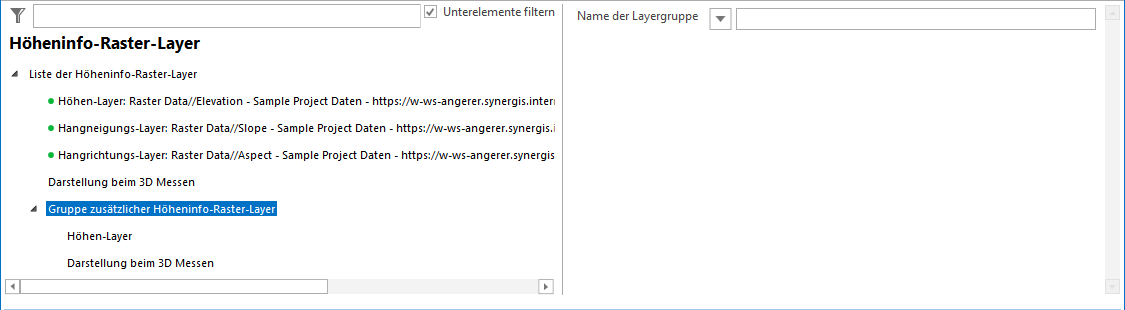

Konfiguration - Hinzufügen zusätzlicher Gruppierungen von Höheninfo-Raster-Layer

Konfiguration - Hinzufügen zusätzlicher Gruppierungen von Höheninfo-Raster-Layer



Eigenschaft

Beschreibung

Name der Layergruppe

Dieser Name wird bei 3D Messungen verwendet, die auf Basis der Daten dieser Layergruppe erstellt werden (mehrsprachig).

Eigenschaften - Hinzufügen zusätzlicher Gruppierungen von Höheninfo-Raster-Layer



icon_cross-reference

Siehe Kapitel Messen - Punktbestimmung, Messen - Distanzbestimmung und Messen - Flächenbestimmung für Details zur Konfiguration des Werkzeugs Messen im WebOffice author standalone.

Siehe Kapitel Messen/Zeichnen für den Werkzeug-Einsatz im WebOffice core Client.

Siehe Kapitel Distanz messen und Fläche messen für den Werkzeug-Einsatz im WebOffice flex (Flash) Client.

Bei Problemen mit dem Werkzeug siehe auch Kapitel Rasterinfo.
