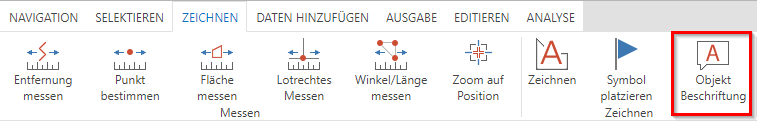

Das Werkzeug Objekt beschriften unterstützt das Beschriften von Punkt-, Linien- und Polygonobjekten mit Inhalten, die in einer Suchergebnis-Sicht definiert sind. (Diese Ansicht muss für das Freie Beschriften eingeschränkt sein.)

Erstellen einer Beschriftung

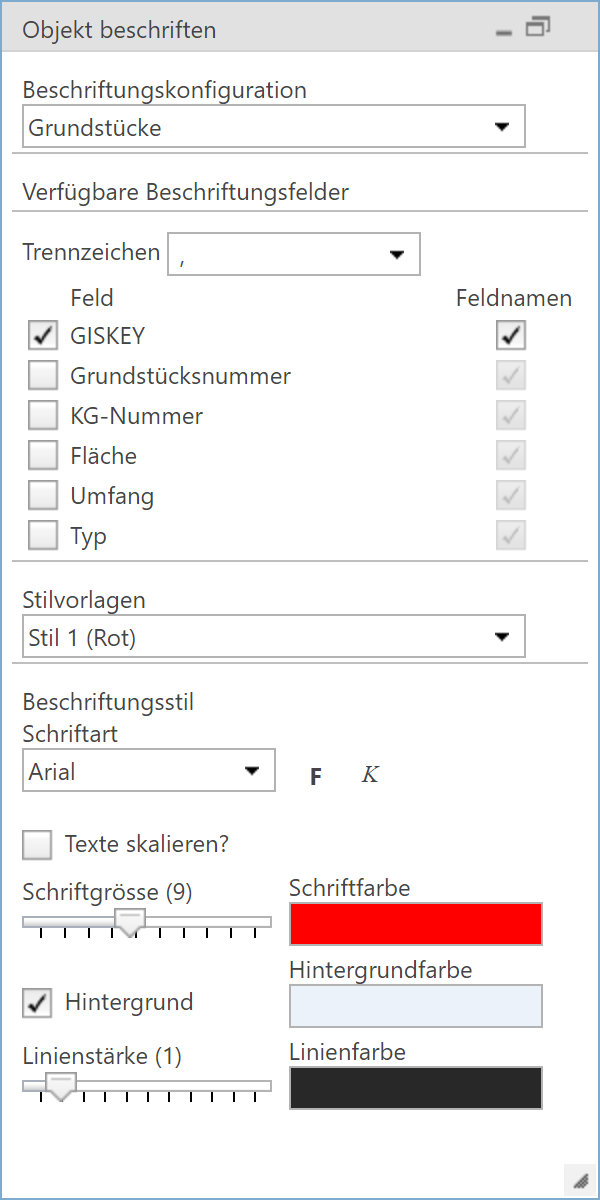

Nachdem das Werkzeug Objekt beschriften aktiviert wird, können im Dialog des Werkzeugs einige Einstellungen gemacht werden bevor ein Objekt beschriftet wird.

Beschriftungsthema und Beschriftungskonfiguration

In einem ersten Schritt muss das Beschriftungsthema und die Beschriftungskonfiguration ausgewählt werden. Es werden alle Layer, auf denen Objekt beschriften konfiguriert ist, aufgelistet. Wenn mehrere unterschiedliche Ergebnisansichten konfiguriert wurden, kann eine davon als Beschriftungskonfiguration ausgewählt werden.

Beschriftungsstile

Unterschiedliche Stile stehen dem User zur Verfügung, sofern im WebOffice author standalone Stile konfiguriert wurden.

Beschriftungsstil

Im Bereich Beschriftungsstil kann der Stil der Beschriftung individuell vom User angepasst werden.

Verfügbare Beschriftungsfelder

Der User kann einzelne oder mehrere Felder, die für das Objekt beschriften verwendet werden sollen (Feldinhalt, auch optional zusammen mit dem Feldnamen), auswählen. Zusätzlich kann das Trennzeichen zwischen Inhalten verschiedener Felder ausgewählt werden (z.B. Punkt, Beistrich, Bindestrich, Slash oder Zeilenumbruch). Die Reihenfolge der Felder kann mit dem Kontextmenü verändert werden.

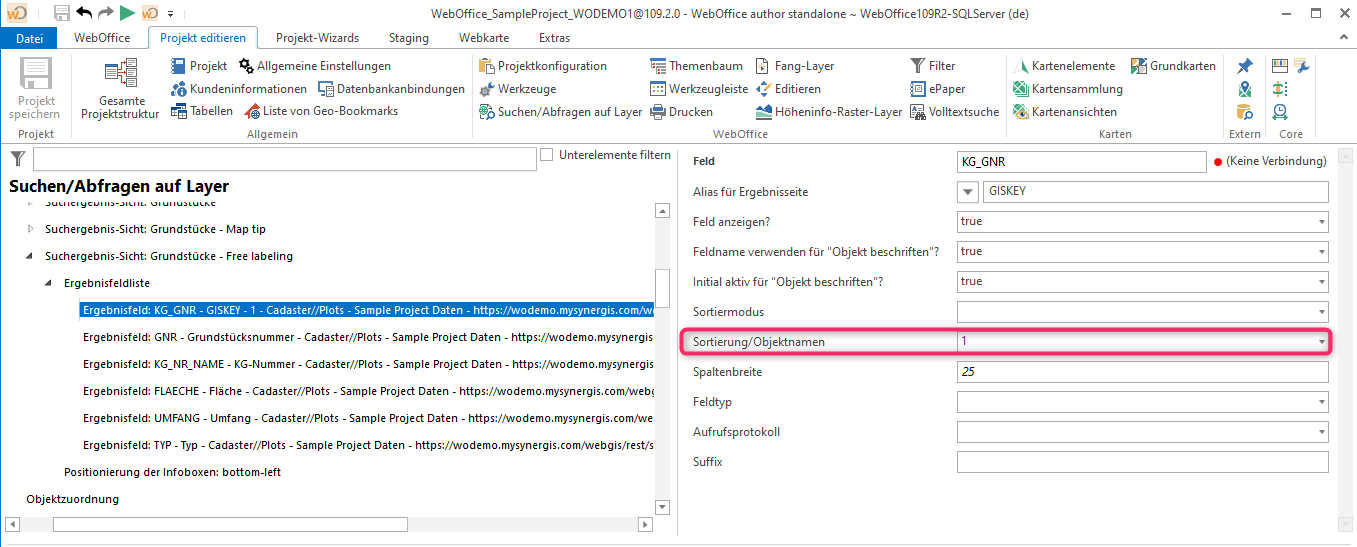

Ob und welche der verfügbaren Beschriftungsfelder standardmäßig aktiviert sind, kann im WebOffice author standalone mit dem Parameter Sortierung/Objektnamen konfiguriert werden.

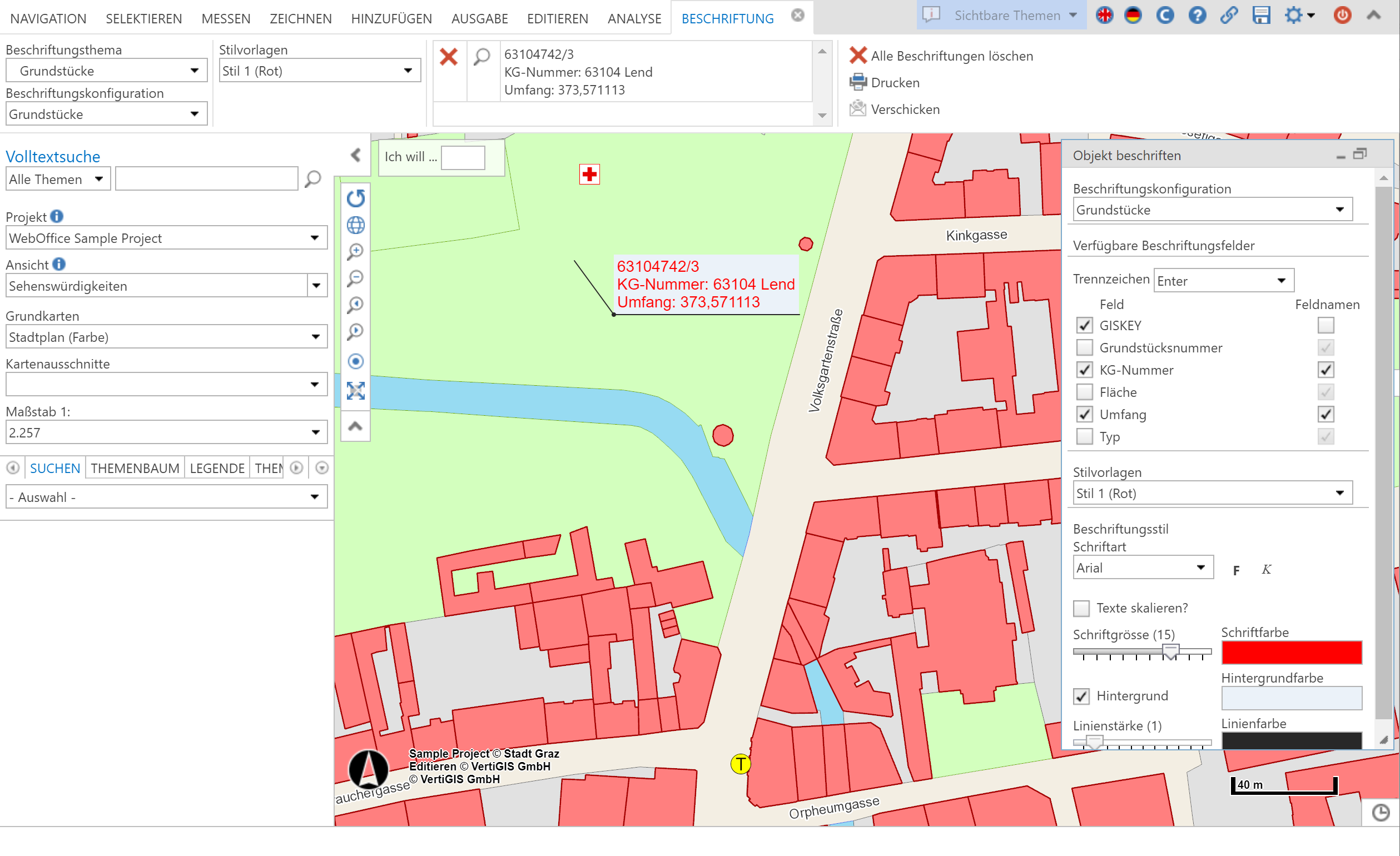

Um ein bestimmtes Objekt zu beschriften, muss der Benutzer in der Karte auf das gewünschte Objekt klicken. Sobald man auf das entsprechende Objekt geklickt hat, werden die Bezugslinie und der Beschriftungstext angezeigt, die dann platziert werden können.

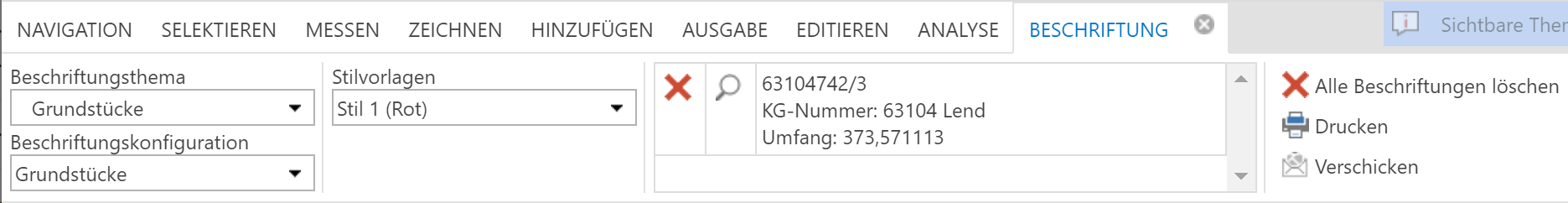

Vorhandene Beschriftungen

Für jede platzierte Beschriftung wird ein Eintrag oben in der Multifunktionsleiste eingefügt. Durch Anklicken eines Eintrags wird die ausgewählte Beschriftung in der Karte markiert und kann entfernt bzw. angepasst werden.

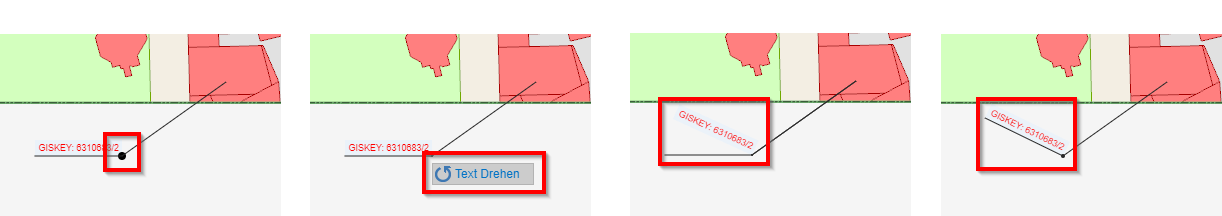

Vorhandene Beschriftungen drehen

Am Schnittpunkt zwischen Bezugslinie und Beschriftungstext wird bei Mouseover ein Punkt hervorgehoben, auf welchem bei Rechtsklick das Kontextmenü für Text Drehen geöffnet werden kann. Mittels Mausbewegung kann der Text in jede beliebige Richtung gedreht werden und die gewünschte Einstellung per Klick bestätigt werden.

Anhängen eines Suffix an das Ergebnis

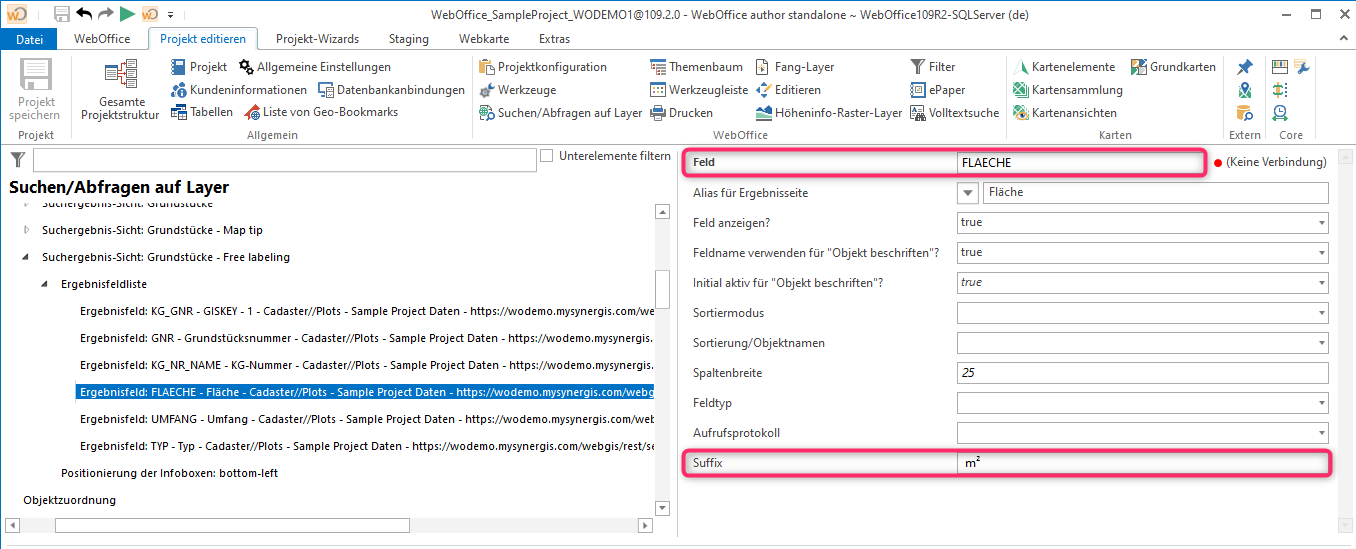

WebOffice bietet beim Freien Beschriften auch die Möglichkeit ein Suffix an das Ergebnis anzuhängen. Die Anpassungen sind wie in der nachfolgenden Abbildung direkt am Ergebnisfeld vorzunehmen.

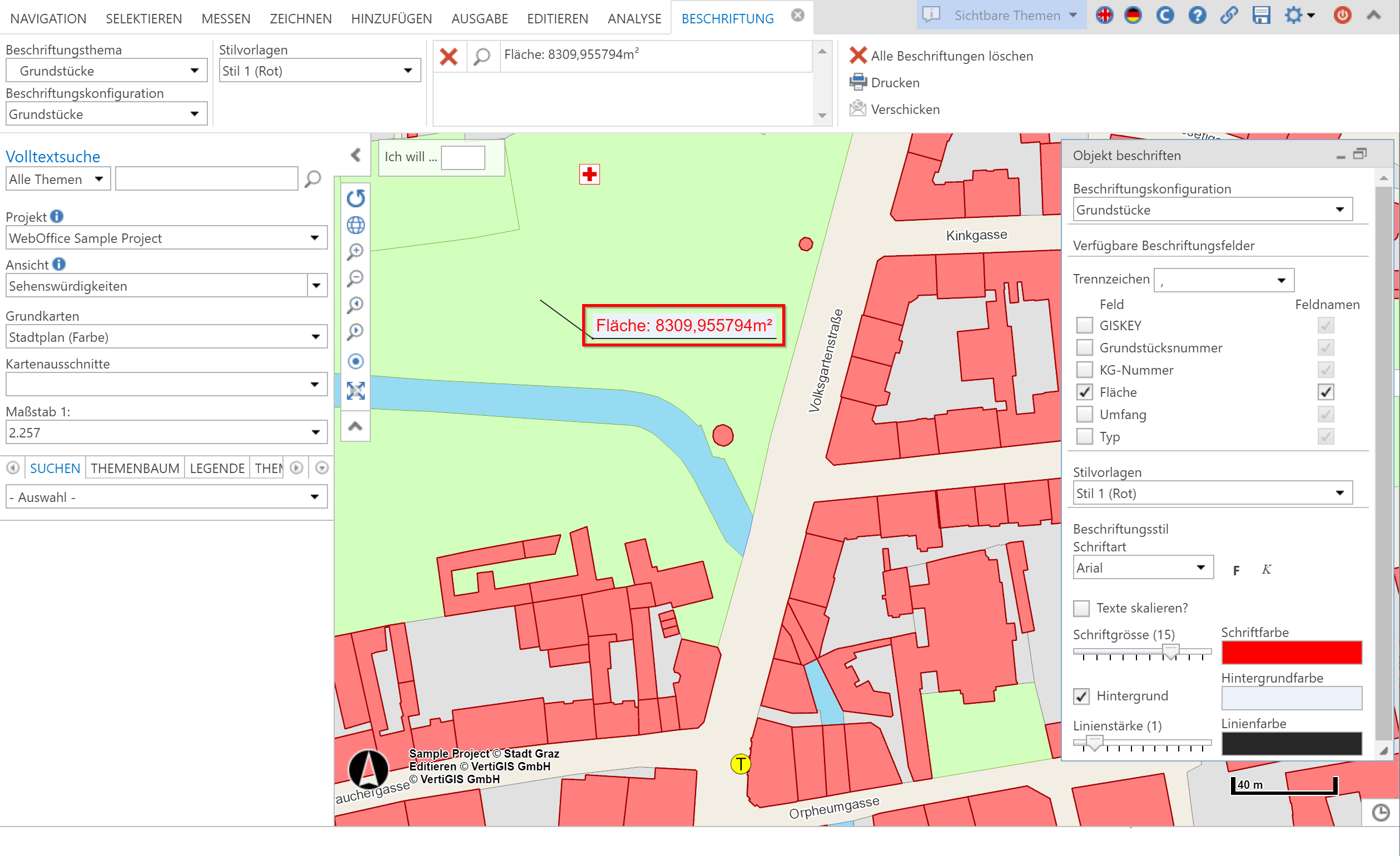

In dem oben gezeigten Szenario soll das Feld Fläche das Suffix m² erhalten. Wird hier m² ohne ein Leerzeichen in das Feld Suffix eingetragen, so wird auch kein Leerzeichen im WebOffice Projekt angezeigt.

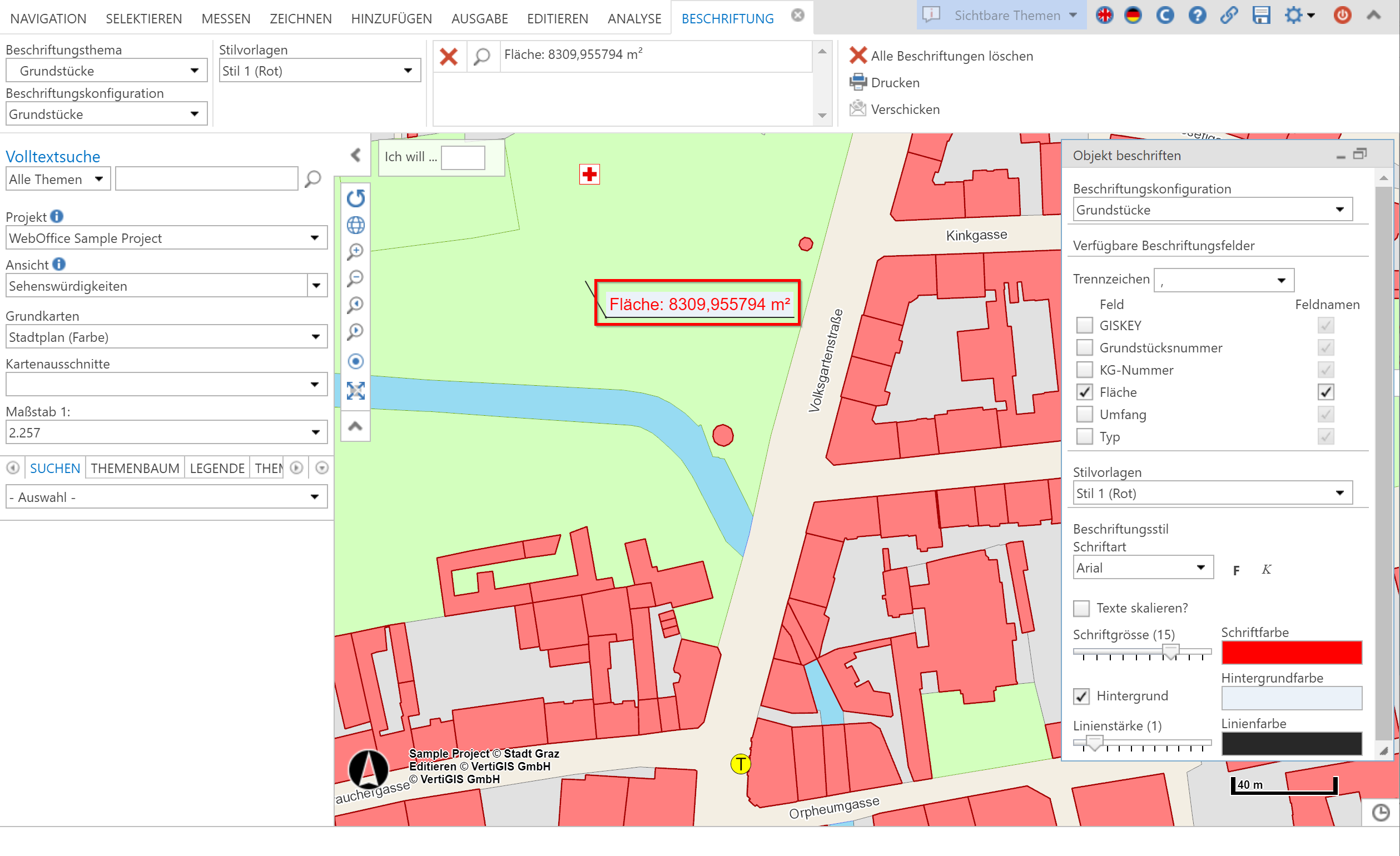

Optional kann das Suffix mit einem Leerzeichen angegeben werden. Die Darstellung erfolgt dann mit einem Leerzeichen.

Das Suffix wird auch im SaveState gespeichert und bleibt auch am Ausdruck weiterhin sichtbar.

Drucken oder Beschriftungen als Mail verschicken

Über die Schaltfläche Drucken (Legacy) wird das Werkzeug Drucken (Legacy) geöffnet (sofern dieses Werkzeug konfiguriert wurde). Freie Beschriftungen werden in den Ausdruck integriert.

Wenn Sie auf Verschicken klicken, dann wird Ihr Mail-Programm geöffnet. Sie können per Mail einen Link mit einer entsprechenden Status-ID versenden, in der dann alle erstellten Beschriftungen, die während der Browsersession erstellt wurden, vorhanden sind.

Löschen von Beschriftungen

Es gibt unterschiedliche Möglichkeiten um vorhandene Beschriftungen zu löschen:

1.Klicken Sie auf das x in der Multifunktionsleiste um eine bestimmte Beschriftung zu löschen oder auf Alle Beschriftungen löschen.

2.Klicken Sie auf das Werkzeug Auswahl löschen um ALLE vorhandenen Redlining-Objekte (Selektionen/Bemaßungen/Markierungen) zu löschen.
