Das Werkzeug Objekt beschriften unterstützt das Beschriften von Punkt-, Linien- und Polygonobjekten mit Feature-Inhalten, die in einer Suchergebnis-Sicht definiert sind.

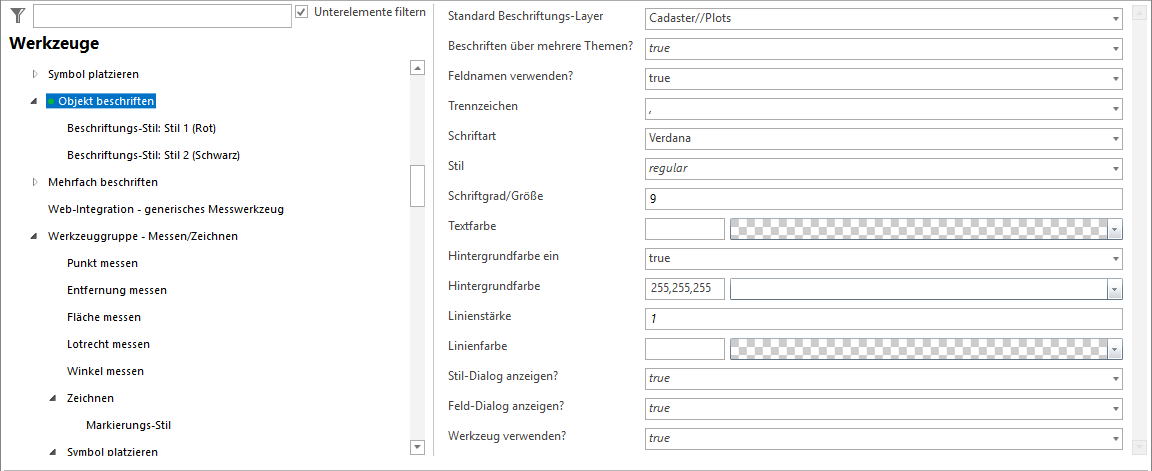

Freies Beschriften Werkzeug Konfiguration

Freies Beschriften Werkzeug Konfiguration



Eigenschaft

Beschreibung

Standard Beschriftungs-Layer

Legt den Standard Beschriftungs-Layer fest. Wird ein Standard-Layer festgelegt, so wird dieser automatisch bei Verwendung des Werkzeuges Freies Beschriften vorausgewählt.

icon_comment

Wenn kein Standard-Layer definiert ist, muss das Beschriftungsthema im WebOffice 10.9 R4 Client explizit ausgewählt werden.

Beschriften über mehrere Themen?

Legt fest, ob die Beschriftung über alle beschriftbaren, sichtbaren Themen erfolgen soll.

Feldnamen verwenden?

Gibt an, ob Feldnamen berücksichtigt werden (true), oder ob nur die Feldwerte im Beschriftungstext ausgewiesen werden sollen (false).

Trennzeichen

Gibt an, welches Zeichen als Trennzeichen zwischen einzelnen Feldwerten verwendet werden soll. Kein Zeichen (Standardwert) bedeutet ein einfaches Leerzeichen.

Schriftart

Vordefinierter Font für den Beschriftungstext.

icon_comment

Internet Explorer (alle Versionen) ignoriert Einstellungen für den Beschriftungstext.

Stil

Vordefinierter Font-Stil für den Beschriftungstext.

icon_comment

Internet Explorer (alle Versionen) unterstützt nur regular und bold.

Schriftgrad/Größe

Standard-Größe des Beschriftungstextes (Schriftgrad).

Textfarbe

Vordefinierte Farbe des Beschriftungstextes.

Hintergrundfarbe ein

Hintergrundfarbe des Textes automatisch aktivieren (true) oder nicht (false).

Hintergrundfarbe

Hintergrundfarbe des Textes

Linienstärke

Linienstärke der Bezugslinie.

Linienfarbe

Farbe der Bezugslinie.

Stil-Dialog anzeigen?

Legt fest, ob der Dialog für die Anpassung des Beschriftungs-Stils im Werkzeugformular sichtbar ist oder nicht.

Feld-Dialog anzeigen?

Legt fest, ob der Dialog für die Anpassung der zu beschriftenden Felder im Werkzeugformular sichtbar ist oder nicht.

Werkzeug verwenden?

Legt fest, ob das Werkzeug bzw. die Funktion im WebOffice 10.9 R4 Client verwendet werden soll (true) oder nicht (false).

Konfigurationseigenschaften von Freies Beschriften



All jene Layer, die für Freies Beschriften verfügbar sein sollen, benötigen eine Suchergebnis-Sicht, die eingeschränkt für Freies Beschriften ist.

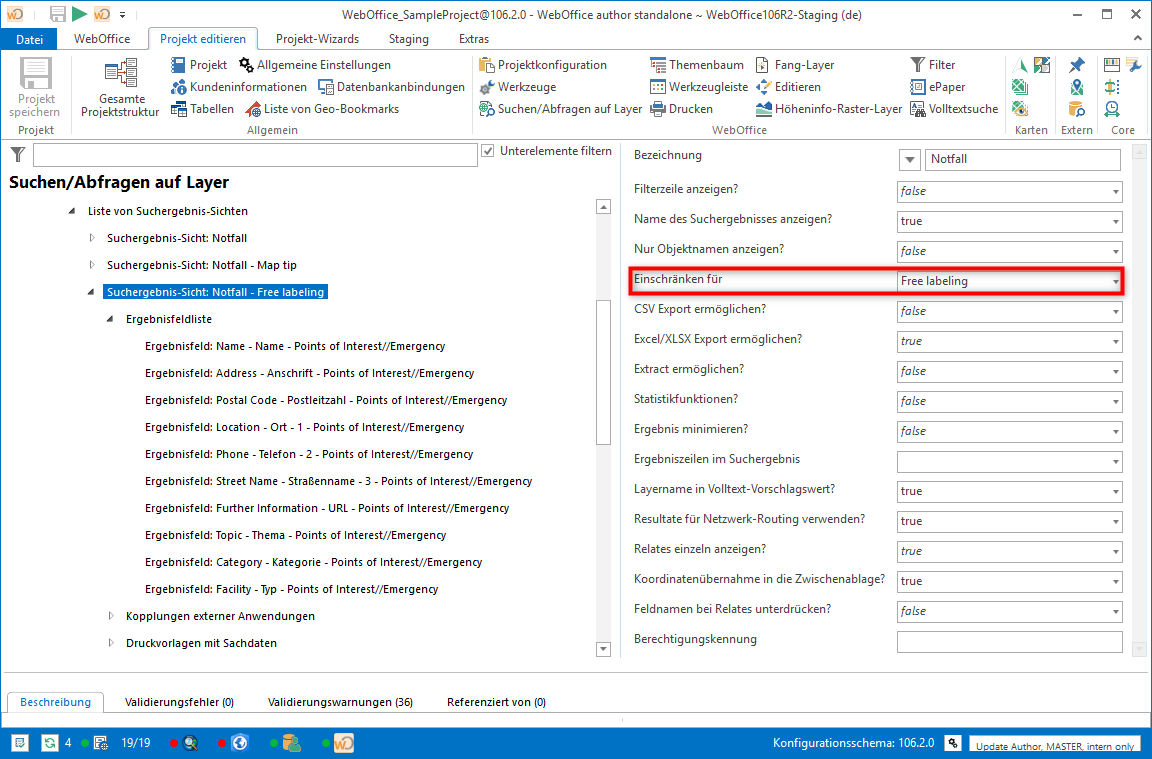

Suchergebnis-Sicht eingeschränkt für "Freies Beschriften"

Suchergebnis-Sicht eingeschränkt für "Freies Beschriften"



icon_comment

•Wenn Sie die Feldnamen von verknüpften Objekten nicht anzeigen lassen wollen, sondern lediglich deren Feldwerte, dann können Sie dies mithilfe des Parameters Feldnamen bei Relates unterdrücken steuern.

•Wenn Sie die Pixeltoleranz für das Freie Beschriften ändern wollen, können Sie dies über den Parameter Pixel Toleranz für Identify tun.

•Wenn Sie viele Objekte mehrerer Layer für Ihre Ausdrucke beschriften wollen, ist es leichter und effektiver die Option Einfache thematische Kartierung zu verwenden. Damit können Sie einen Style mit Beschriftungen für jeweils einen gesamten Layer entsprechend konfigurieren.

•Bislang wurde mittels des Parameters “Sortierung/Objektnamen” auf einem Ergebnisfeld eines für “Free labeling” eingeschränkten Suchergebnisses implizit festgelegt, ob beim Werkzeug “Freies Beschriften” ein Feld initial aktiviert ist oder nicht - dies wird ab nun mittels des neuen Parameters “Initial aktiv für”Objekt beschriften“?” gesteuert.

icon_cross-reference

Siehe Kapitel Objekt Beschriften für Details über das Objekt Beschriften im WebOffice core Client.
