Grafikobjekte exportieren/importieren (GeoJSON)
Mithilfe des Werkezugs Grafikobjekte exportieren/importieren (GeoJSON) können in WebOffice 10.9 R5 gezeichnete Objekte (Flächen, Linien, Kreise, Texte, Punkte) im Format .json exportiert und importiert werden.
Das Exportieren ermöglicht es, mit den gezeichneten Daten in anderen Anwendungen weiterzuarbeiten.
Mittels Importieren können exportierte Daten aus WebOffice oder aus anderen Anwendungen im Client dargestellt werden.
Um das Werkzeug in WebOffice 10.9 R5 bereitzustellen, muss der Knoten Grafikobjekte exportieren/importieren (GeoJSON) im WebOffice author standalone konfiguriert werden.

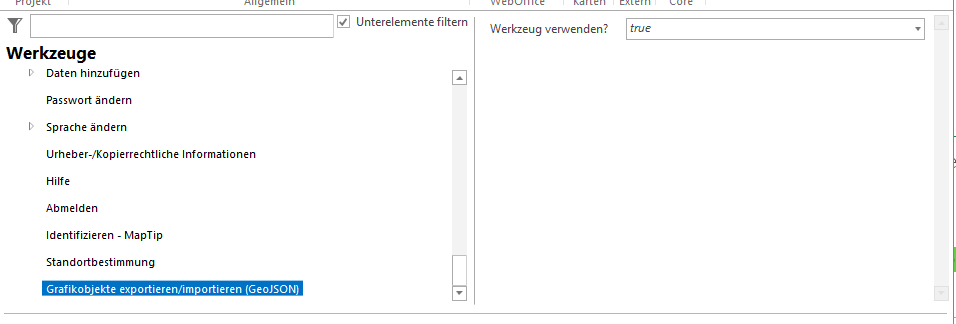

Werkzeug Grafikobjekte exportieren (GeoJSON)
Der einzige Parameter Werkzeug verwenden? steuert, ob das Werkzeug im Client angeboten werden soll, oder nicht.
|
Bei aktivierten WebOffice usermanagement muss das Werkzeug möglicherweise noch in die WebOffice usermanagement Datenbank synchronisiert und in die entsprechende Anwendungsrolle hinzugefügt werden, falls kein Standardprofil für die Anwendungsrolle verwendet wird. Ansonsten wird das Werkzeug im Client nicht sichtbar sein. |
|
ACHTUNG! Wenn das WebOffice Projekt nicht im Koordinatensystem WGS1984 oder Webmercator vorliegt, so muss zusätzlich der passende Transformationscode am SynOutputService hinterlegt werden, um einen lagerichtigen Export gewährleisten zu können. Für mehr Details zur Konfiguration am SynOutputService siehe Unterstützung für Drucken mit verschiedenen Koordinatensystemen. |

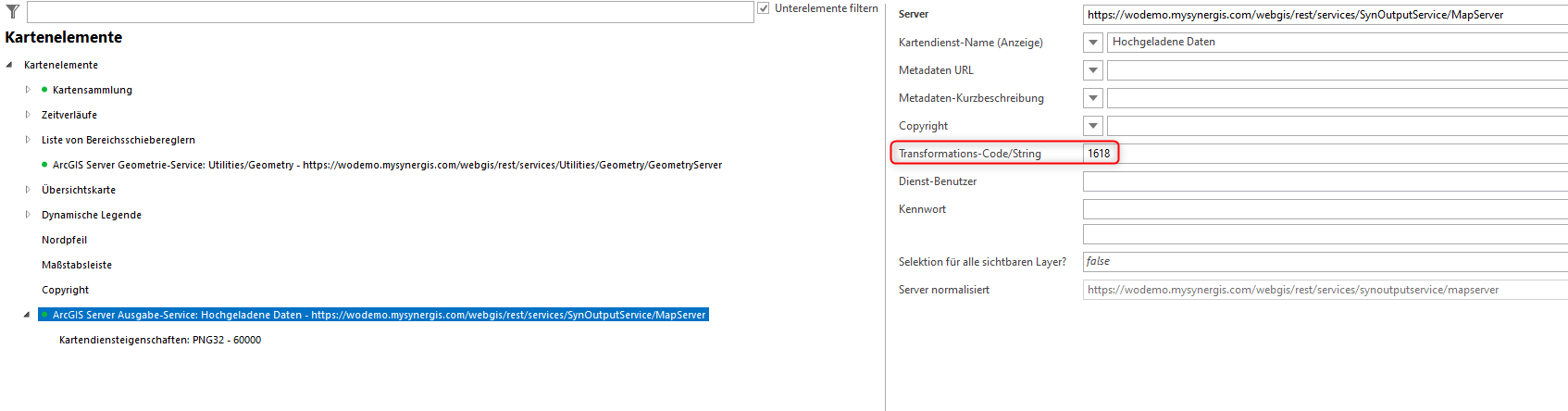

Transformationscode am SynOutputService
Im Client kann duch Checkboxen ausgewählt werden, welche Arten von Objekten exportiert werden sollen. Die Auflistung der möglichen Objekte hängt von den im Projekt konfigurierten Werkzeugen ab. Betroffen sind folgende:
Drehung von Texten
Ab WebOffice 10.9 R6 bleibt die Drehung von Texten des Werkzeugs Zeichnen beim Exportieren und Importieren erhalten. Sie wird im Attribut rotation gespeichert: Winkel in Grad im Uhrzeigersinn, 0 = waagrecht (Werte von 0 bis 360). Fehlt das Attribut oder enthält es keine gültige Zahl, wird der Text ungedreht importiert.
Andere Anwendungen können das Attribut für die Drehung von Beschriftungen verwenden, z. B. QGIS (Drehung aus Feld rotation) oder ArcGIS Pro (Drehtyp Arithmetisch mit dem Ausdruck 360 - rotation).
