K5 Beschriftung
Das Werkzeug K5 Beschriftung (Kommunalmanagement) unterstützt die Beschriftung von Objekten im Stil der K5 Beschriftung von GeoOffice. Das Ergebnis einer K5 Beschriftung ist ein Bild, welches formatierte K5 Informationen für das jeweilige Objekt beinhaltet. Die K5 Abfrage wird durch eine K5 restriktive Suchergebniskonfiguration und durch benutzerdefinierte Einschränkungen über das Werkzeug definiert.
|
Nähere Informationen zu K5 Beschriftungen in GeoOffice finden Sie unter folgendem Link https://resources.geooffice.vertigis.com/documentation/DE/analyst/index.html. |
|
•Derzeit wird keine Mehrfachbeschriftung unterstützt. Nur ein Objekt kann beschriftet werden. •Derzeit ist nur die interaktive Selektion für die K5 Beschriftung unterstützt, jedoch nicht die Verlinkung von einem Suchresultat. |
Zur korrekten Einrichtung dieses Werkzeuges sind die folgenden Schritte zu beachten:
WebOffice 10.9 R3 Projektkonfiguration
Öffnen Sie die entsprechende WebOffice 10.9 R3 Projektkonfiguration im WebOffice author standalone. Wechseln Sie in das Menü Werkzeuge und fügen Sie dort das Werkzeug K5 Beschriften via Rechtsklick am Knoten Werkzeuge > Neu hinzu. Definieren Sie anschließend die unten aufgelisteten Tool-Parameter:

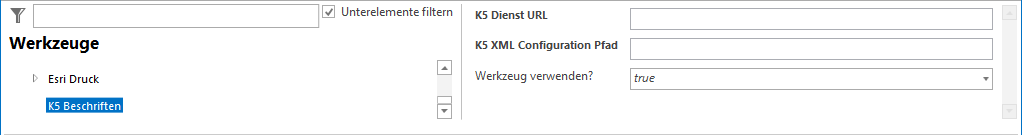

Konfiguration - K5 Beschriftung Werkzeug
Eigenschaft |
Beschreibung |
||
|---|---|---|---|
K5 Dienst URL |
Die URL des K5 Dienstes, welcher für die Abfragen verwendet werden soll (z.B.: http://i-test-k5:5000/publicservices/personensuchservice/1?wsdl)
|
||
K5 XML Configuration Pfad |
Der Pfad zur K5 XML Konfiguration, welche unter anderem für die K5 Service Antwort die Formatierung des K5 Suchergebnisses definiert.
|
||
Werkzeug verwenden? |
Legt fest, ob das Werkzeug bzw. die Funktion im WebOffice 10.9 R3 Client verwendet werden soll (true) oder nicht (false). |
Eigenschaften - K5 Beschriftung Werkzeug
Zusätzlich muss in der WebOffice 10.9 R3 Projektkonfiguration auch noch eine spezielle Suchergebnissicht für die K5 Beschriftung eingeschränkt werden. Wechseln Sie dazu im WebOffice author standalone in das Menü Suchen/Abfragen auf Layer und navigieren Sie dort zur entsprechenden Suchergebnissicht, die als Basis für die K5 Beschriftung dienen soll. Schränken Sie diese Suchergebnissicht für die K5 Beschriftung ein, wie es der untenstehende Screenshot zeigt:

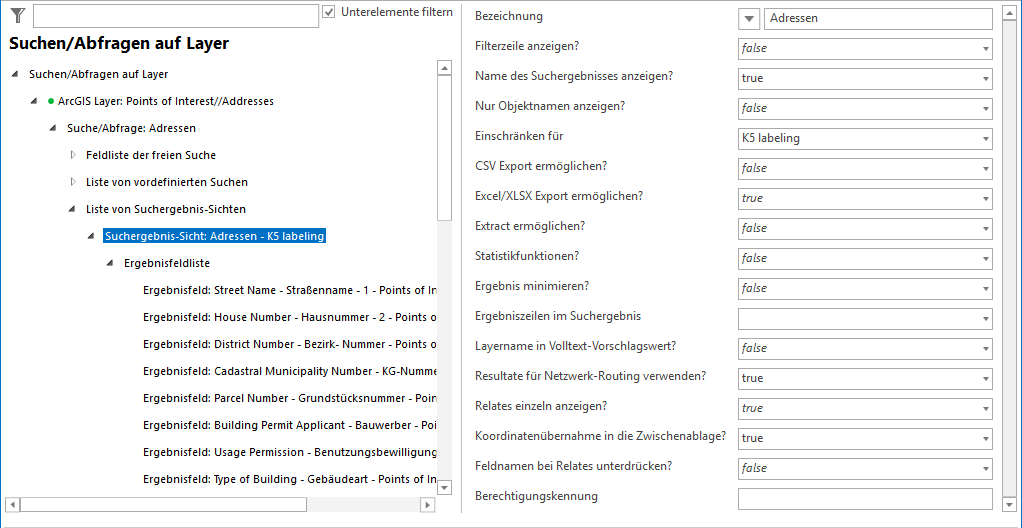

Einschränkung eines Suchergebnisses für K5 Beschriftung
WebOffice usermanagement
K5 ist ein gesicherter Dienst und muss authentifiziert werden. Dafür konfigurieren Sie bitte einen K5 Benutzer (inkl. Passwort) als Benutzer mit assoziiertem Login im UserManagement Admin Web. Zusätzlich mus der K5 Mandant (Rolle) in der Gruppe als Client-ID definiert werden.
|
Der assoziierte Login und die Mandanten ID müssen durch den K5 Service-Administrator bereitgestellt werden. |

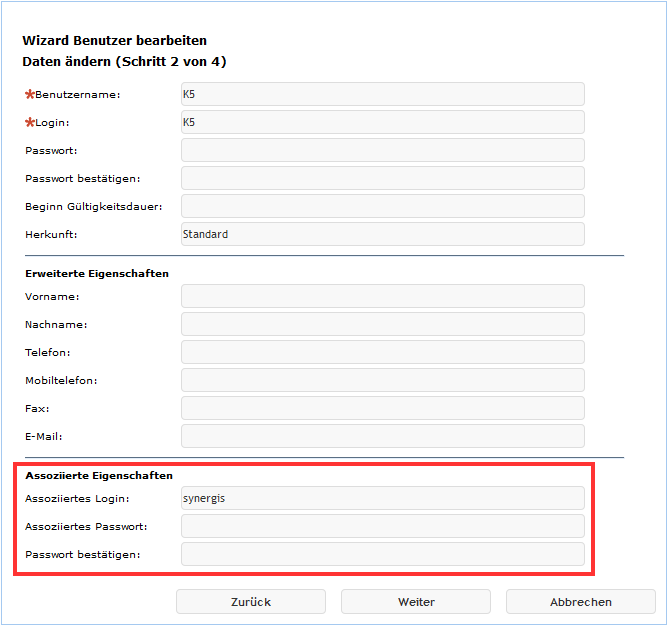

Assozierter Login des K5 Benutzers

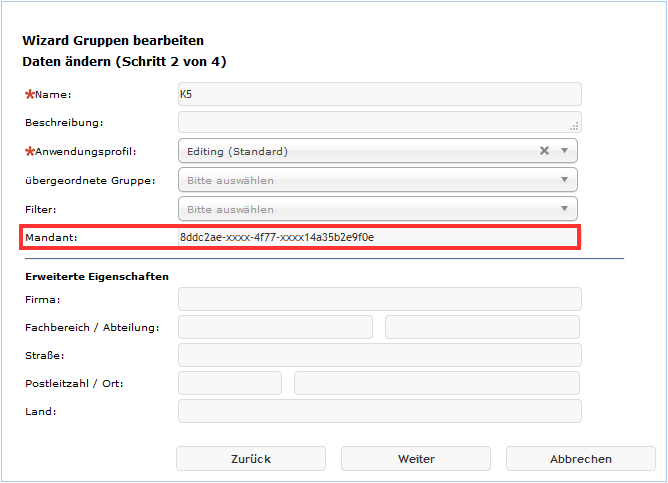

Mandant in der K5 Gruppe
|
Stellen Sie in diesem Zusammenhang sicher, dass der entsprechende K5 User auch Mitglied in der dazugehörigen K5 Gruppe ist. |
K5 XML Konfiguration
Die Konfiguration des K5 XML definiert die Verbindung zwischen WebOffice 10.9 R3 und dem SOAP Dienst, sowie auch das Layout der K5 Beschriftung. In der folgenden Tabelle werden die einzelnen Knoten des XML näher beschrieben.
Eigenschaft |
Beschreibung |
||||
|---|---|---|---|---|---|
Services |
Das Attribut noNamespaceSchemaLocation definiert ein WebOffice spezifisches Schema (XSD) für die K5 Konfiguration. Die XML Konfiguration muss mit dem XSD valide sein. |
||||
Service |
Der Knoten service beinhaltet keine für die WebOffice Konfiguration nötigen Informationen. Die Information des service Knoten ist in WebOffice 10.9 R3 und UserManagement Admin Web konfiguriert. |
||||
Query |
Anstatt der Benutzung des Attributes DisplayName benutzt WebOffice das Attribut ResultID. Der Wert, der für das Attribut ResultID verwendet werden muss, entspricht der Eigenschaft id_queryresult in der WebOffice 10.9 R3 Projektkonfiguration (XML).

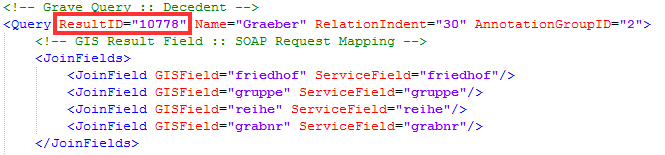

 Konfiguration in der K5 XML

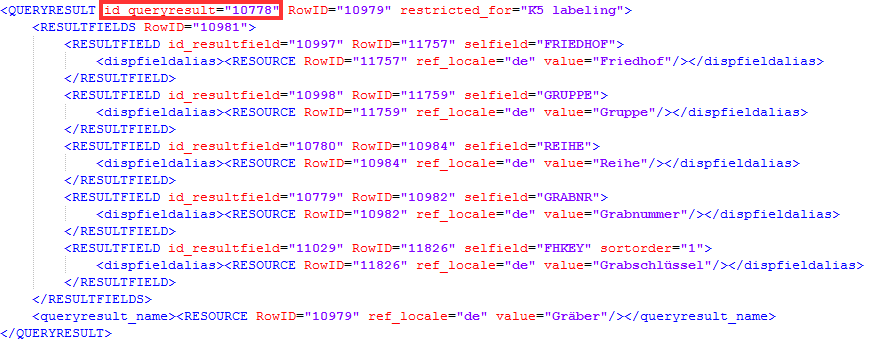

 WebOffice 10.9 R3 Projektkonfiguration
Der Knoten JoinField definiert die Verbindung zu den K5 Dienstabfragen. Das Attribut GISField ist das Feld in der Ergebnisfeldliste für das GIS Objekt, ServiceField is das Attributfeld welches durch den K5 Dienst benutzt wird.
|
||||
DisplayField |
Der Knoten DisplayField definiert die Felder, welcher bei der Anzeige der Beschriftung angezeigt werden sollen. Das Attribut size definiert die Anzahl der Buchstaben dieses Feldes. Falls der Wert 0 konfiguriert ist, wird die Größe automatisch berechnet.
|
||||
AnnotationGroup |
Im Knoten AnnotationGroup können Sie das Attribut scale definieren, welches den Referenzmaßstab für die K5 Beschriftung definiert. Falls der Wert 1000 bei scale konfiguriert ist, werden die Beschriftungen folgendermaßen gerendert. •Anzeigemaßstab 1000: Beschriftung wird voll gerendert •Anzeigemaßstab < 1000: Beschriftung wird ebenfalls voll gerendert (Beschriftung wird nicht aufgeblasen) •Anzeigemaßstab 2000: Beschriftung wird mit der halben Größe gerendert (Maßstabsfaktor 0.5)
|
|
•Die XML-Datei kann während der Laufzeit ohne Neustart geändert werden. •Der Druck von K5 Beschriftungen mit Rotation wird unterstützt. •Der K5 Beschriftungsstil in WebOffice 10.9 R3 ist abhängig vom K5 Beschriftungsstil in GeoOffice und kann nicht verändert werden. |
|
Nähere Informationen zu diesem Werkzeug im WebOffice core Client finden Sie unter dem Kapitel K5 Beschriftung. |
