MapTip
Mit dem Konfigurationselement MapTip als Unterelement von Suchen/Abfragen auf Layer können Sie für diesen Layer die MapTip-Funktionalität anbieten. MapTip ist ein sehr nützliches Werkzeug, um einfach Objekte zu identifizieren und sofort präzise Informationen über Geometrie und Attributdaten des identifizierten Objekts zu erhalten.
MapTip ermöglicht
•einen direkten Zugang zu mit dem Objekt verknüpften Bildern,
•einen direkten Zugang zu einer Nachbarschaftssuche,
•einen direkten Zugang zu mit dem Objekt verknüpften externen Anwendungen und
•die Übernahme des identifizierten Objekts zur aktuellen Selektion im Suchergebnis.
|
Reihenfolge der MapTip-Layer: 1) Punkt-Layer 2) Linien-Layer 3) Polygon-Layer Sofern Layer, auf denen Maptips konfiguriert sind, denselben Geometrie-Typ aufweisen, dann wird bei Aktivsetzen von Sichtbare Themen im Client jener Layer gewählt, welcher in der Projektkonfiguration im Knoten Suchen/Abfragen auf Layer (Rest) weiter oben steht.
Sofern Punkt- oder Linien-Layer, auf denen Maptips konfiguriert sind, dieselbe Geometrie aufweisen, kann mithilfe des Attributes Puffer bei Punkten/Linien gearbeitet werden. Bsp.: Linien-Thema 1 erhält eine Buffer-Distanz von 4 Pixel, Linien-Thema 2 eine Distanz von 7 Pixel. Klickt man innerhalb von 4 Pixel über die Geometrie, wird der Maptip von Linien-Thema 1 angezeigt. Befindet man sich in einer Bufferdistanz zwischen 5 und 7 Pixel, so wird der MapTip von Linien-Thema 2 aufgerufen. |
|
Reihenfolge bei der Auswahl von Objekten eines Layers: Die Reihenfolge der Polygone eines gewählten Layers erfolgt folgendermaßen: Jenes Polygon mit dem kleinsten Flächeninhalt wird gewählt. Bei allen anderen Geometrietypen wird jenes Objekt gewählt, dessen Label-Punkt der Geometrie die geringste Entfernung zum Klickpunkt aufweist. |

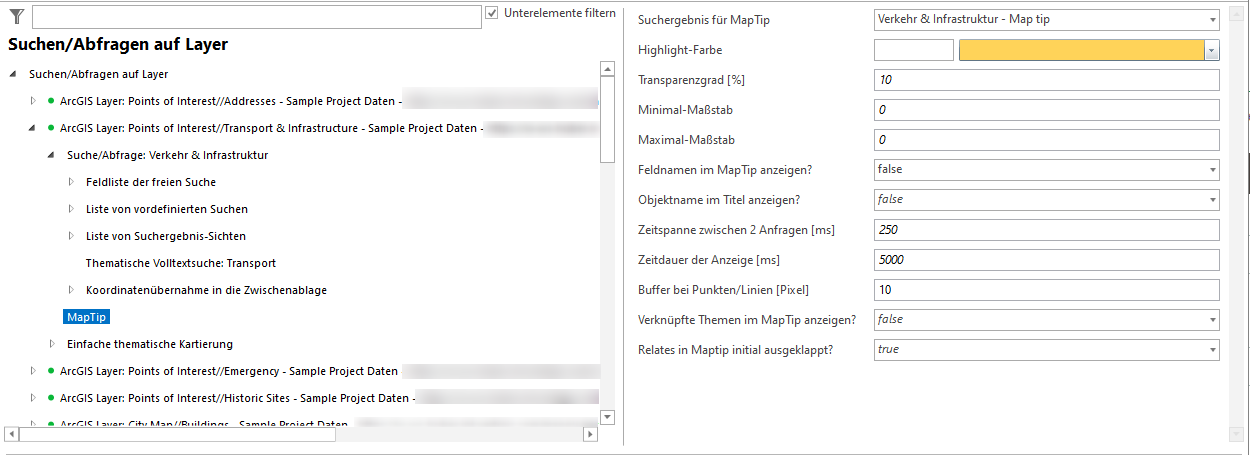

Konfiguration MapTip
Eigenschaft |
Beschreibung |
||
|---|---|---|---|
Suchergebnis für MapTip |
Suchergebnis für MapTip. Wenn kein Suchergebnis für die Festlegung der Feldliste angegeben wird, dann wird das Standard-Suchergebnis des Layer verwendet. Falls beim Layer kein Standard-Suchergebnis festgelegt wurde, wird die vollständige Feldliste des Layer angezeigt. |
||
Highlight-Farbe |
Highlight-Farbe, die zur grafischen Darstellung des MapTips verwendet wird. |
||
Transparenzgrad [%] |
Transparenz des Highlight-Symbols in Prozent. 100% bewirken eine vollständige Transparenz und damit Unsichtbarkeit des Highlight-Symbols. 0% bewirkt eine deckende Darstellung des Highlight-Symbols über der Karte. |
||
Minimal-Maßstab |
Minimal-Maßstab, bis zu dem MapTip-Funktionalität zur Verfügung steht. Zoomt der Anwender weiter hinaus so steht MapTip nicht mehr zur Verfügung. Wenn z.B. der Maximal-Maßstab auf 1000 gesetzt wird, dann steht MapTip bis 1000 zur Verfügung, von 1001 steht er dann nicht mehr zur Verfügung.
|
||
Maximal-Maßstab |
Maximal-Maßstab, bis zu dem MapTip-Funktionalität zur Verfügung steht. Zoomt der Anwender weiter hinein so steht MapTip nicht mehr zur Verfügung. Wenn z.B. der Maximal-Maßstab auf 1000 gesetzt wird, dann steht MapTip bis 1000 zur Verfügung, von 999 steht er dann nicht mehr zur Verfügung.
|
||
Feldnamen im MapTip anzeigen? |
Zeigt den Feldname (Ja) oder nicht (Nein) im MapTip Fenster. |
||
Objektname im Titel anzeigen? |
Gibt an, ob der Objektname im MapTip Titel angezeigt werden soll. Der Objektname setzt sich aus jenen Ergebnisfeldern zusammen, die eine Sortierung/Objektnamen haben und sich in einer Suchergebnis-Sicht mit der Einschränkung für MapTip befinden. |
||
Zeitspanne zwischen 2 Abfragen [ms] |
Gibt in Millisekunden an, wie lange gewartet werden soll, bis ein neuer MapTip angezeigt werden soll. |
||
Gibt in Millisekunden an, wie lange ein MapTip dargestellt werden soll, bevor er von der Karte gelöscht wird. Wird 0 angegeben, so muss der Anwender den MapTip selbst schließen. |
|||
Bufferdistanz in Pixel zum leichteren Auffinden der Objekte und zur besseren Darstellung des ausgewählten Objekts. Auch die Selektionsgrafik ändert sich, wenn die Pufferdistanz geändert wird.
Dies ist nützlich, um Features zu unterscheiden, wenn mehrere Layer Features mit ähnlicher Geometrie vorhanden sind. 1) Punkt-Features, 2) Linien-Features und 3) Polygon-Features, die durch den Puffer aufsteigend sortiert werden.
|
|||
Verknüpfte Themen im MapTip anzeigen? |
Legt fest, ob verknüpfte Themen im MapTip angezeigt werden sollen. |
||
Legt fest, ob bei einem Maptip-Ergebnisfenster die Relates initial ausgeklappt (Ja, Standardwert) oder eingeklappt (Nein) werden sollen. |
Eigenschaften MapTip
|
Die Grafik für die Fortschrittsanzeige beim Laden des MapTips ist konfigurierbar in der Datei C:\Tomcat\webapps\<WebOffice-Anwendung>\client_workspace\JSXAPPS\weboffice\jss\vertigis_weboffice_user.xml <record jsxid="toolmaptip.request.icon type=" jsxtext="images/toolmaptip_request_32x32.gif"/> <record jsxid="toolmaptip.request.hotspot.x type=" jsxtext="20"/> <record jsxid="toolmaptip.request.hotspot.y type=" jsxtext="20"/>
|
Wie bereits erwähnt, eignet sich der MapTip sehr gut dazu, zu einem Objekt verknüpfte Bilder anzuzeigen. Hierzu können auch mehrere Bilder zu einem Objekt verknüpft sein. In diesem Fall bietet das MapTip-Ergebnis im WebOffice 10.9 R3 Clients die Möglichkeit, zwischen den einzelnen Bildern umzuschalten (Galeriefunktion). Die Reihenfolge der Bilder ergibt sich aus jener, wie sie in der Ergebnisfeldliste konfiguriert ist (von oben nach unten).
|
•Nähere Details zur Konfiguration des Werkzeuges in WebOffice author standalone finden Sie im Kapitel Identifizieren - MapTip. •Nähere Details zur Konfiguration der Nachbarschaftssuche in WebOffice author standalone finden Sie im Kapitel Nachbarschaftssuche. •Nähere Details zur Konfiguration von verknüpften Bildern oder URLs in WebOffice author standalone finden Sie im Kapitel Kopplung externer Anwendungen. •Falls es beim MapTip zu einem Versatz beim ausgewählten Objekt kommt, dann muss die Transformation im Kartendokument (MXD) angepasst werden. •Siehe Kapitel Maptip für den Werkzeug-Einsatz im WebOffice core Client. •Siehe Kapitel Maptip für den Werkzeug-Einsatz im WebOffice flex (Flash) Client. |
