Geometrien Editieren

Previous pageReturn to chapter overviewNext page

Der WebOffice core Client bietet vielfältige Editierfunktionen, die über das einfache Erstellen, Editieren und Löschen von Objekten hinausgehen. Auch während des Erstellens oder Editierens eines Objektes bietet der WebOffice core Client die Möglichkeit Konstruktionswerkzeuge, die eine extreme Genauigkeit ermöglichen, zu verwenden. Das folgende Kapitel ist in mehreren Abschnitten gegliedert; verwenden Sie die Links für eine schnellere Navigation.

Erstellen

oPunkte Kontextmenü

oLinien Kontextmenü

oKonstruktionswerkzeuge zum Erstellen von Punktobjekte

oKonstruktionswerkzeuge zum Erstellen von Linien- und Polygonobjekte

Ändern

Kopieren

Löschen

Teilen

Zusammenlegen

Ausschneiden

Multipart bilden

Multipart auflösen



Erstellen

Diese Editieraktion erlaubt das Erstellen neuer Objekte. Wenn Sie ein Objekt manuell erstellen möchten, klicken Sie dafür an die gewünschte Position in der Karte, um die Geometrie des neuen Objekts durch Hinzufügen von Stützpunkte zu definieren.

Hinweis: Es ist möglich, ein/mehrere Koordinatenpaar/e über den Stützpunktgeometrie Button zu importieren.



core_Editing_geometry1



Manuelles Erstellen eines Polygons

Manuelles Erstellen eines Polygons



Während des Editiervorgangs stehen dem Anwender, wenn er den Mauszeiger über einen bestehenden Stützpunkt oder über eine Verbindungslinie zwischen zwei Stützpunkten bewegt und auf die rechte Maustaste klickt, eine oder mehrere Aktionen zur Verfügung.



Stützpunkt Kontextmenü

Stützpunkt Kontextmenü



Icon

Menüpunkt

Beschreibung

core_Editing_geometry4

Stützpunkt davor einfügen

Ein neuer Stützpunkt wird (genau in der Mitte) zwischen letztem und aktivem Stützpunkt eingefügt.

core_Editing_geometry5

Stützpunkt danach einfügen

Ein Stützpunkt wird (genau in der Mitte) zwischen aktivem und nächstem Stützpunkt eingefügt.

core_Editing_geometry6

Stützpunkt löschen

Löscht den aktuell gewählten Stützpunkt.

core_Editing_geometry7

Konstruierend versetzen

Über diese Funktion ist es möglich, die Position der Stützpunkte eines Objektes mit Hilfe von Konstruktionswerkzeuge zu verändern.

Hinweis: Siehe Abschnitt Konstruktionswerkzeuge zum Erstellen von Punktobjekte für eine genauere Beschreibung.

core_Editing_geometry8

Objekt verschieben

Erlaubt das Verschieben ganzer Objekte, das heißt es wird die gesamte Geometrie eines Objekts verschoben und nicht nur ein einzelner Stützpunkt.

core_Editing_geometry9

Objekt drehen

Erlaubt das Drehen ganzer Objekte, das heißt, es wird das gesamte Objekt um die Achse des Stützpunktes gedreht, von welchem aus das Kontextmenü aufgerufen wurde.

core_Editing_geometry10

Stützpunktreihenfolge umkehren

Erlaubt das Umkehren der Reihenfolge der Stützpunkte, und somit der Digitalisierungsrichtung.

Stützpunkt Kontextmenü



Es ist auch möglich nur einen einzigen Stützpunkt statt des gesamten Objektes zu verschieben. Dafür bewegen Sie den Mauszeiger über einen Stützpunkt und klicken und halten gleichzeitig die linke Maustaste gedrückt. Bewegen Sie den Mauszeiger an die neue Position und lassen die linke Maustaste los. Der Stützpunkt ist somit auf die neue Position verschoben.



Wenn der Mauszeiger während des Erstellens oder Verschiebens von Stützpunkten über eine vorhandene Verbindungslinie zwischen zwei Stützpunkten bewegt wird, so ist es möglich einen Stützpunkt direkt auf die Verbindungslinie zu platzieren. Dafür muss im Werkzeugformular die Checkbox "Auf Zeichung fangen" aktiviert werden.

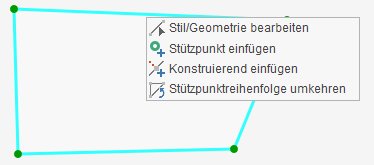

Beim Erstellen einer Polylinie oder Polygons können Sie ebenfalls mit der rechten Maustaste auf die Linie ein zusätzliches Kontextmenü öffnen.



Linien Kontextmenü

Linien Kontextmenü



Icon

Menüpunkt

Beschreibung

core_Editing_geometry13

Stil/Geometrie bearbeiten

Legt das gewählte Liniensegment als aktives Liniensegment fest.

Hinweis: Dieser Button ist nur bei Polygone verfügbar.

core_Editing_geometry11

Stützpunkt einfügen

Fügt einen Stützpunkt an der aktuellen Position auf dem Liniensegment hinzu. Dieser Stützpunkt kann nachträglich verschoben werden.

core_Editing_geometry12

Konstruierend einfügen

Über diese Funktion können mit Hilfe von Konstruktionswerkzeugen neue Stützpunkte (nicht direkt auf dem Liniensegment) hinzugefügt oder verschoben werden.

Hinweis: Siehe Abschnitt Konstruktionswerkzeuge zum Erstellen von Punktobjekte für eine genauere Beschreibung.

core_Editing_geometry10

Stützpunktreihenfolge umkehren

Erlaubt das Umkehren der Reihenfolge der Stützpunkte, und somit der Digitalisierungsrichtung.

Linien Kontextmenü



Konstruktionswerkzeuge zum Erstellen von Punktobjekte

Anstatt Stützpunkte manuell zu setzen, kann der Anwender auch Konstruktionswerkzeuge zum Erstellen von Objekten mit genauen Maßen verwenden. Folgende Liste erklärt die Konstruktionswerkzeuge, die für die Punkt-Erstellung verfügbar sind.



Konstruktionswerkzeuge zum Erstellen von Punktobjekte

Konstruktionswerkzeuge zum Erstellen von Punktobjekte



Icon

Menüpunkt

Beschreibung

core_Editing_geometry16

Fluchtkonstruktion

Fluchtkonstruktionswerkzeug, das Distanz und orthogonale Distanz von einer Basislinie verwendet.

core_Editing_geometry15

core_Editing_geometry18

Schnittpunkt zweier Linien

Werkzeug zur Punkt-Erstellung durch Schnittpunkt zweier Linien.

core_Editing_geometry17

core_Editing_geometry20

Bogenschlagkonstruktion

Werkzeug zur Punkt-Erstellung durch Bogenschlag.

core_Editing_geometry19

Hinweis: Da der Schnittpunkt zwischen den beiden Kreisen zwei Schnittpunkte liefert kann der gewünschte Schnittpunkt durch einen Klick mit der linken Maustaste ausgewählt werden.

core_Editing_geometry22

Schnittpunkt zwischen Linie und Kreis

Dieses Werkzeug ermöglicht die Bestimmung eines Schnittpunktes zwischen Linie und Kreis. Zeichnen Sie zuerst eine Linie durch das Setzen von zwei Punkten. Nach dem Zeichnen eines Kreises (Mittelpunkt und Radius setzen), kann der Schnittpunkt von Linie und Kreis berechnet werden.

core_Editing_geometry21



Hinweis: Da der Schnittpunkt zwischen Linie und Kreis zwei Schnittpunkte liefert kann der gewünschte Schnittpunkt durch einen Klick mit der linken Maustaste ausgewählt werden.

Konstruktionswerkzeuge zum Erstellen von Punktobjekte



Konstruktionswerkzeuge zum Erstellen von Linien- und Polygonobjekte

Beim Erstellen von Polylinien und Polygone sind verschiedene Konstruktionswerkzeuge verfügbar.



Konstruktionswerkzeuge zum Erstellen von Linien- und Polygonobjekte

Konstruktionswerkzeuge zum Erstellen von Linien- und Polygonobjekte



Icon

Menüpunkt

Beschreibung

core_Editing_geometry26

Quadrat erstellen

Diese Funktion erlaubt die Konstruktion eines Quadrates oder eines Rechtecks.

core_Editing_geometry25

core_Editing_geometry28

Rechtwinkeliges Konstruieren

Diese Funktion erlaubt z.B. von einem Luftbild rechtwinkelige Flächen zu digitalisieren.

core_Editing_geometry27

core_Editing_geometry30

Konstruieren über Distanz und Winkel

Diese Funktion erlaubt von einem Punkt ausgehend das Konstruieren von neuen Punkten durch Angabe  einer Distanz und eines Winkels.

core_Editing_geometry29

core_Editing_geometry32

Konstruieren über Koordinaten

Diese Funktion erlaubt von einem Punkt ausgehend das Konstruieren von neuen Punkten durch Angabe  eines Rechtswertes und eines Hochwertes.

core_Editing_geometry31

core_Editing_geometry34

Kreis erstellen

Diese Funktion erlaubt die Konstruktion einer Kreisapproximation.

core_Editing_geometry33

Konstruktionswerkzeuge zum Erstellen von Linien- und Polygonobjekte



Ändern

Diese Editieraktion erlaubt das Ändern bestehender Objekte. Selektieren Sie in der Karte das Objekt, das editiert werden soll, indem Sie das Objekt anklicken oder mit der Maus ein Selektions-Rechteck um das Objekt aufziehen. Enthält die Selektion mehrere editierbare Objekte, so erhalten Sie eine Auflistung, aus der heraus Sie das gewünschte Objekt mittels Klick auf den Pfeil-Button auswählen können.



core_Editing_geometry37 core_Editing_geometry35

Auswahl eines Objektes zum Editieren

Auswahl eines Objektes zum Editieren





Geometrieänderungen erfolgen entweder durch das Hinzufügen zusätzlicher Stützpunkte oder durch das Ändern bereits vorhandener Stützpunkte mittels Kontextmenü.

Hinweis: Es ist auch möglich, ein/mehrere Koordinatenpaar/e über den Stützpunktgeometrie Button zu importieren.

Hinweis: Sie können den beim Objektschlüssel angezeigten Wert bei den Layer-Eigenschaften in ArcMap oder ArcGIS Pro unter dem Reiter Anzeigeausdruck (Display Expression) einstellen.



core_Editing_geometry38

Ändern bestehender Objekte

Ändern bestehender Objekte



Kopieren

Diese Editieraktion erlaubt das Kopieren bestehender Objekte. Selektieren Sie in der Karte ein Objekt, das kopiert werden soll, indem Sie es anklicken oder mit der Maus ein Selektions-Rechteck um das Objekt aufziehen. Wenn Sie mehrere Objekte auswählen, erhalten Sie eine Auflistung, aus der Sie ein Objekt auswählen müssen. Bestimmen Sie mit einem Klick in die Karte gegebenenfalls die neue Position des Objekts.







core_Editing_geometry40

Kopieren eines bestehenden Objektes

Kopieren eines bestehenden Objektes



Löschen

Diese Editieraktion erlaubt das Löschen bestehender Objekte. Selektieren Sie in der Karte ein oder mehrere Objekte, die gelöscht werden sollen, indem Sie die Objekte anklicken, oder mit der Maus ein Selektions-Rechteck um die Objekte aufziehen. Wenn Sie mehrere Objekte ausgewählt haben erhalten Sie eine Auflistung dieser Objekte. Mit einem Klick auf den Übernehmen-Button im Fenster des Editierwerkzeugs wird das Objekt aus der Datenbank gelöscht. Wurde das Objekt erfolgreich gelöscht, so erhalten Sie an Stelle des Attributformulars eine Bestätigung; tritt ein Problem auf, so informiert Sie die Anwendung an derselben Stelle über diesbezügliche Details. Das gelöschte Objekt wird unmittelbar nach erfolgreicher Beendigung der Arbeitsschritte aus der Karte entfernt.





core_Editing_geometry42

Löschen eines bestehenden Objekts

Löschen eines bestehenden Objekts



Teilen

Mit dieser Editieraktion können Sie ein bestehendes Objekt teilen. Wählen Sie das Objekt aus, das sie teilen möchten, indem Sie darauf klicken oder ein Selektionsrechteck darum ziehen. Es wird dann auf der Karte markiert. Zeichnen Sie nun in der Karte eine Teilungslinie, welche das zuvor gewählte Objekt durchschneidet. Mit einem Klick auf den Übernehmen-Button im Fenster des Editierwerkzeugs wird das Objekt entlang der Linie geteilt.

Hinweis: Die Linie darf das Objekt nur einmal durchschneiden, da andernfalls eine Fehlermeldung angezeigt wird und die Teilung nicht durchgeführt werden kann.

Hinweis: Nach der Teilung besitzen beide Objekte dieselben Sachdateninformationen wie das Ausgangsobjekt.



core_Editing_geometry44

Teilen eines bestehenden Objekts

Teilen eines bestehenden Objekts



Zusammenlegen

Mit dieser Editieraktion können Sie zwei bestehende Objekte zu einem zusammenführen. Wählen Sie das Objekt aus, von dem Sie die Attributdaten übernehmen möchten. Es wird dann auf der Karte markiert. Wählen Sie das zweite Objekt aus, das mit dem ersten zusammengelegt werden soll. Es wird dann auf der Karte markiert. Ebenso wird die Form des zusammengelegten Objektes angezeigt. Mit einem Klick auf den Übernehmen-Button im Fenster des Editierwerkzeugs werden die Änderungen gespeichert.



core_Editing_geometry46

Zusammenlegen von zwei bestehenden Objekten

Zusammenlegen von zwei bestehenden Objekten





Ausschneiden

Mit dieser Editieraktion können Sie Teile eines bestehenden Objektes ausschneiden. Wählen Sie das Objekt aus, von welchem Sie einen Teil ausschneiden möchten. Dieses wird dann auf der Karte markiert. Danach können Sie ein Polygon mittels Stützpunkten erstellen, welches von dem vorhandenen Objekt ausgeschnitten werden soll. Mit einem Klick auf den Übernehmen-Button im Fenster des Editierwerkzeugs werden die Änderungen gespeichert.

core_Editing_geometry48

Ausschnieden von einem bestehenden Objekt

Ausschnieden von einem bestehenden Objekt





Multipart bilden

Mit dieser Editieraktion können Sie aus mehreren einzelnen Objekten ein Multipart-Feature erstellen. Wählen Sie dazu alle Objekte, die Sie zu einem Multipart-Feature machen möchten aus. Diese werden dann in der Karte entsprechend hervorgehoben. Mit einem Klick auf den Übernehmen-Button im Fenster des Editierwerkzeugs werden die Änderungen gespeichert.



core_Editing_geometry50

Multipart aus mehreren Objekten bilden

Multipart aus mehreren Objekten bilden



Multipart auflösen

Mit dieser Editieraktion können Sie aus einem Multipart-Feature einzelne Objekte bilden. Wählen Sie dazu das Multipart-Feature aus, das Sie auflösen möchten. Dieses wird dann in der Karte markiert. Mit einem Klick auf den Übernehmen-Button im Fenster des Editierwerkzeugs wird das Multipart-Feature aufgelöst.

core_Editing_geometry52

Multipart auflösen

Multipart auflösen



Hinweis: Siehe Kapitel Editieren für Details zur Werkzeug-Konfiguration in WebOffice author standalone.

Hinweis: Siehe Kapitel Editier-Layer für Details zur Konfiguration von Editier-Layer in WebOffice author standalone.
