In manchen Fällen kann es vorkommen, dass Beschriftungen am Ausdruck nicht angezeigt werden. Ein Beispiel hierfür wäre, wenn in WebOffice 10 R3 mit dem Redlining-Tool eine Grafik über eine Beschriftung gezeichnet wird. Um dieses Problem zu umgehen, können Sie am Layer in den Platzierungseigenschaften die Option 'Überlappende Beschriftungen platzieren' konfigurieren. Diese Option können Sie am Layer in der Projekt MXD oder setzen.



Konfiguration am Layer in der Projekt MXD

•öffnen Sie die Projekt MXD

•öffnen Sie die Eigenschaften des entsprechenden Layer

•wählen Sie im Reiter Beschriftungen das Formular für Platzierungseigenschaften

•wählen Sie im Reiter Konflikterkennung die Option Überlappende Beschriftungen platzieren

•MXD speichern, Kartendienst neu starten und die Ressourcen des Projektes neu laden

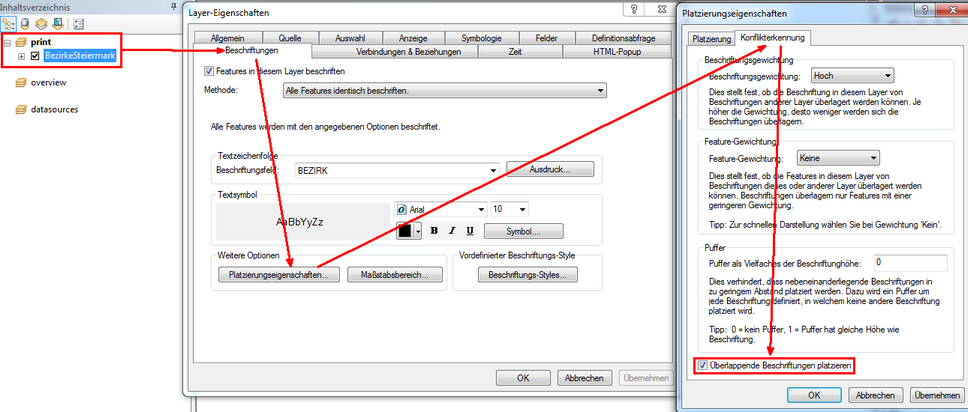

Konfiguration am Layer in der SynPlotService MXD

Für den Fall, dass Sie die vorhin gezeigte Option in der Projekt MXD bewusst deaktiviert haben, können Sie dieselbe Einstellung in der SynPlotService MXD aktivieren.

•öffnen Sie die SynPlotService MXD

•ziehen Sie den entsprechenden Layer von der Projekt MXD in den Datenrahmen print der SynPlotService MXD

•öffnen Sie die Eigenschaften des entsprechenden Layer

•wählen Sie im Reiter Beschriftungen das Formular für Platzierungseigenschaften

•wählen Sie im Reiter Konflikterkennung die Option Überlappende Beschriftungen platzieren

•MXD speichern, Kartendienst neu starten und die Ressourcen des Projektes neu laden

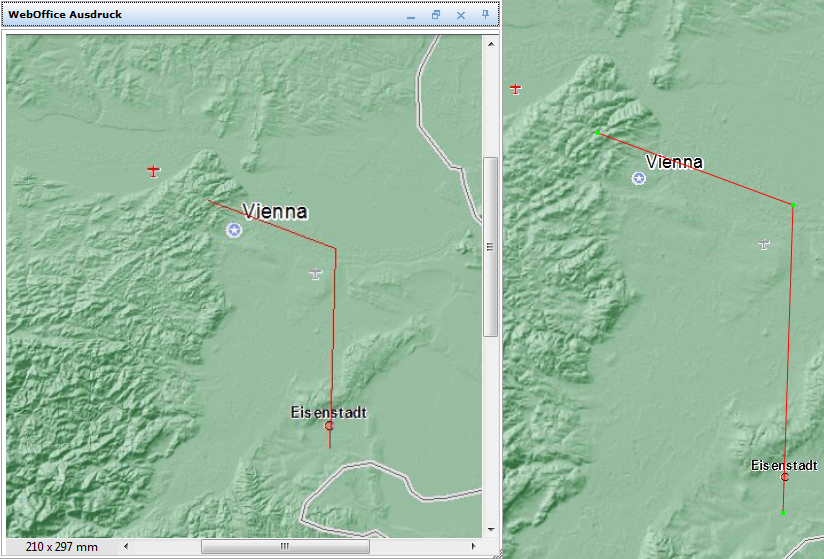

Mit dieser Einstellung können am Ausdruck Beschriftungen auch dann angezeigt werden, wenn über diese Redlining-Grafiken gelegt werden.
