Gedruckt wird mit der Erweiterung WebOffice Plotten, auf dem Rechner, auf dem auch der ArcGIS Server installiert ist.



Vor allem wenn WebOffice 10 R3 auf einer verteilten Umgebung installiert ist (zum Beispiel wenn der WebOffice 10 R3 Applikationsserver und ArcGIS Server auf verschiedenen Rechnern installiert sind), gibt es einiges Wissenswertes darüber, wie das Plotten funktioniert und richtig konfiguriert wird.

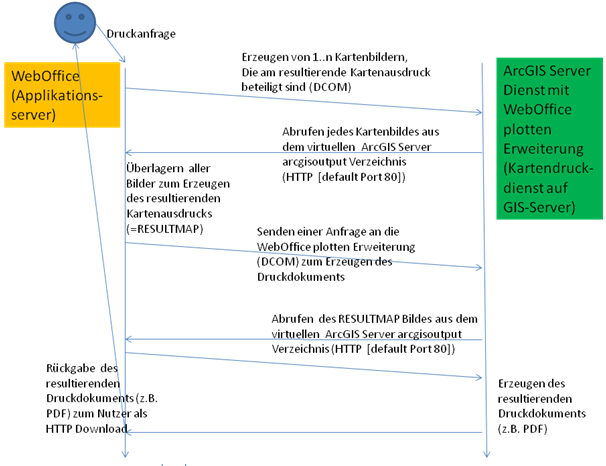

Die untenstehende Abbildung veranschaulicht das Zusammenspiel vom WebOffice 10 R3 Applikationsserver und dem ArcGIS Server Kartendienst mit der aktivierten Erweiterung WebOffice 10 R3 Plotten. Wichtig ist, dass zum Austausch von Kartenbildern zwischen dem WebOffice 10 R3 Applikations-Server (http://<Serverhostname>/WebOffice/output) und dem ArcGIS Server Kartendienst (http://<Serverhostname> /arcgisoutput) die Kommunikation über HTTP (standardmäßig über den Port 80) erfolgt.



In einigen Fällen kann es zu Problemen kommen. Beispielsweise dann, wenn das SYNERGIS UserManagement mit NTLM-Authentifizierung zur Umsetzung einer Einmalanmeldung (Single Sign-On) verwendet wird. Beim Ausdruck werden nicht alle Karteninhalte, die im WebOffice Client angezeigt werden, übernommen. Die Ursache ist, dass die Erweiterung WebOffice Plotten (welche auf dem ArcGIS Server Rechner läuft) nicht in der Lage ist, Rasterdaten, die vom WebOffice Server (auf dem WebOffice Applikationsrechner) über ein anonymes HTTP erstellt wurden, nochmals abzufragen. Um dieses Problem zu lösen, ist es möglich, eine alternative WebOffice-Ausgabe-URL zu konfigurieren. Ist diese Ausgabe-URL als virtuelles Verzeichnis mit anonymen HTTP-Zugang eingebaut, dann ist die Erweiterung WebOffice Plotten in der Lage, alle Rasterdaten zu dem letztendlichen Druck-Ausgabedokument zu übergeben. Näheres zur Konfiguration eines Output-Verzeichnisses in WebOffice 10 R3 und im IIS erfahren Sie in Kapitel "WebOffice".
