In WebOffice 10 R3 kann eine statische Legende als vorgerendertes Bild für jede Kartensicht eingebunden werden.

Konfiguration ‚Legende‘

Eigenschaft	Beschreibung
Legendenbild	Gibt die URL für die als statische Legende zu verwendende Bilddatei an. Hinweis: URL kann absolut oder relativ zur Web-Applikation angegeben werden (z.B. „pub/legend.jpg“).
Breite der Legendengrafik	Breite der Legendengrafik in Pixel. Bei Verwendung des Wertes 0 wird das Legendenfenster automatisch maximiert.
Höhe der Legendengrafik	Höhe der Legendengrafik in Pixel. Bei Verwendung des Wertes 0 wird das Legendenfenster automatisch maximiert.
Koordinaten in Pixel	Koordinaten des linken oberen Ecks des Legendenfensters.

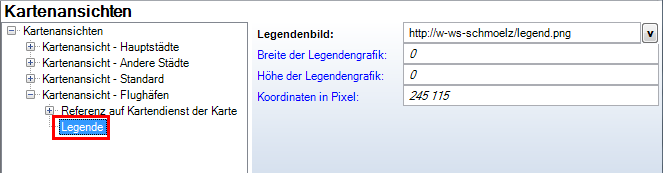

Konfigurationselement ‚Legende’

Falls es mehrere Kartenansichten gibt und ein statisches Legendenbild für eine Kartenansicht bzw. nur ein Kartenelement konfiguriert ist, so wird in den anderen Kartenansichten 'Keine Legendeninformation verfügbar' eingeblendet.

Es wird empfohlen, die ArcMap Funktionalitäten zu nutzen, um eine Legenden-Datei zu erzeugen. Siehe auch das Kapitel Legende, für weitere Informationen, wie statische Legenden aus ArcMap heraus erzeugt werden können.

Hinweis: Eine statische Legende kann für jede unterstützte Sprache erstellt werden. Falls Sie mehrere Sprachen unterstützen wollen, dann nutzen Sie die Übersetzungsfunktion im 'Extras' Menü und erstellen Sie einen Pfad für jede Sprache in jedem Legenden-Bild. So hat beispielsweise 'mapview1' das statische Legendenbild “pub/images/legend1_en.jpg”. Um das Projekt auch in deutscher Sprache zu unterstützen, übersetzen Sie “mapview1” in “Kartenansicht1” und stellen Sie die deutsche Sprache in “pub/images/legend1_de.jpg” zu Verfügung.

Hinweis: Eine statische Legende kann über ein Logo-Element mit dem Namen 'syn_legend' in das Drucklayout eingebunden werden (nähere Informationen zum Konfigurieren des Drucklayouts finden Sie im Kapitel Generische Funktionsfelder sowie im WO plotten author_Benutzerhandbuch 10 R3 SP1.pdf). Das Drucklayout reagiert auch auf mehrsprachig konfigurierte Legenden, dh eine im Projekt vorhandene, statische Legende wird sprachabhängig in den Druck von WebOffice 10 R3 eingesteuert.
