In manchen Fällen ist es sinnvoll, diskrete Maßstabsstufen eines externen Dienstes zu erweitern.

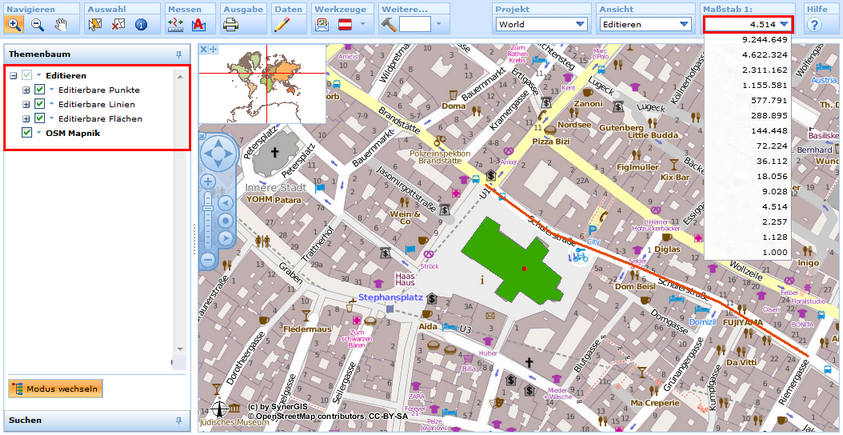

Bsp: Ein OSM-Dienst dient als Hintergrund für einen Editierlayer. Da der größte Maßstab des gecachten OSM-Dienstes 1:2.257 ist und dieser für detaillierteres Editieren dennoch zu klein ist, können diskrete Maßstabsstufen zusätzlich zu den anderen Maßstäben in der Kartensammlung definiert werden.





Hinweis: Nähere Informationen zur Konfiguration der Kartensammlung finden Sie im Kapitel Kartensammlung.

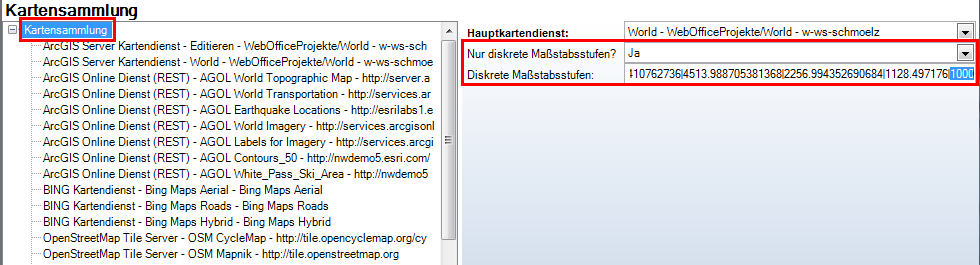

Dazu müssen alle verwendeten Maßstäbe des gecachten Dienstes und die zusätzlichen Maßstäbe im Paramter "Diskrete Maßstabsstufen" verwendet werden. Abhängig von den konfigurierten Maßstäben kann die Anzeige des gecachten Dienstes unterschiedlich sein.



Hinweis: Konfigurierte 'Diskrete Maßstabsstufen' werden in jedem Fall angezeigt. In Kombination mit gecachten Kartendiensten sind folgende Szenarien möglich:

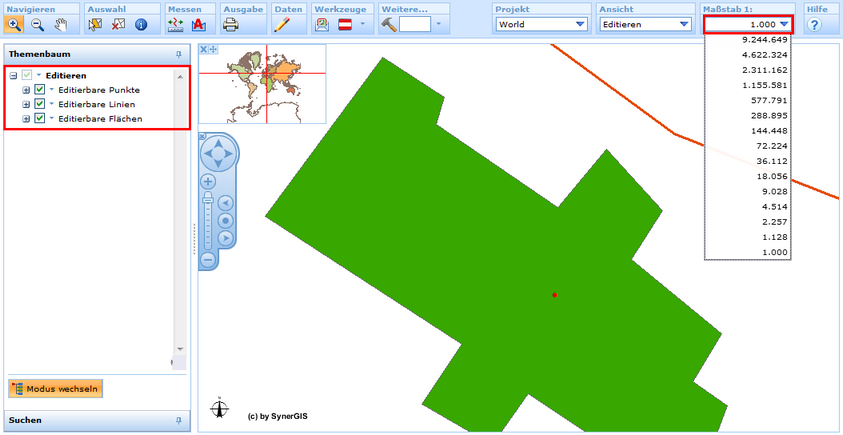

- a) Wird der Dienst am Client gecached dargestellt und zu einem Maßstab gewechselt, der außerhalb der verfügbaren LOD-Level (level of detail) liegt (zB zu großer/kleiner Maßstab), dann wird der Dienst nicht dargestellt.

Beispiel: Der Maßstab 1:50 liegt außerhalb der LOD-Level des OSM-Dienstes. Deshalb wird im Maßstab 1:50 der OSM-Dienst nicht angezeigt.

- b) Wird der Dienst am Client gecached dargestellt und zu einem Maßstab gewechselt, der innerhalb der verfügbaren LOD-Level liegt (aber nicht vom Dienst unterstützt wird), dann wird der Dienst dynamisch integriert.

Beispiel: Der Maßstab 1:3000 wird zwar nicht als gecachte Maßstabsstufe des OSM-Dienstes untersützt, liegt aber innerhalb der LOD-Level des Dienstes. Deshalb wird der OSM-Dienst im Maßstab 1:3000 dynamisch angezeigt.

- c) Wird der Dienst am Client dynamisch dargestellt (aufgrund abweichender Projektion), dann wird den Dienst in allen Maßstabsstufen dargestellt.

Beispiel: Der Hauptkartendienst verwendet nicht "Web Mercator Auxiliary". Der OSM-Dienst wird in jedem Maßstab dynamisch angezeigt.



Mit dieser Option können üglich große Maßstäbe für zB Editieroperationen (dynamisch) in Kombination mit einer gecachten Hintergrundkarte angeobten werden.

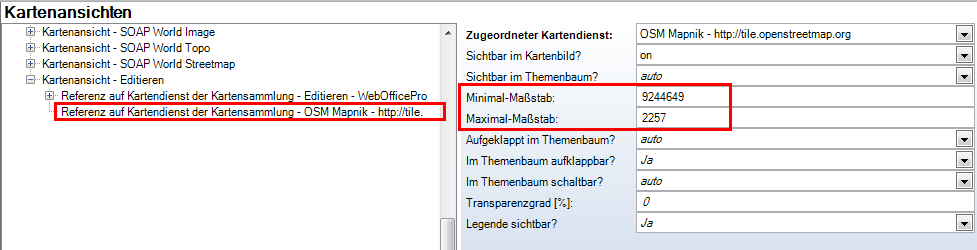

Aus Performance-Gründen wird empfohlen, einen Maßstabsbereich (abhängig vom verfügbaren LOD-Level) für den gecachten Kartendienst innerhalb der Kartenansicht zu definieren. Wenn ein Maßstab außerhalb dieses Bereichs gewählt wird, muss das System nicht noch einmal überprüfen, ob der Maßstab innerhalb der LOD-Level ist. So kann der Dienst einfach aufgrund des konfigurierten Maßstabsbereichs ein-/ausgeblendet werden.





Hinweis: Nähere Informationen zur Konfiguration von Kartenansichten finden Sie unter Kartenansichten.
