Kartensammlung

Szenario

Beschreibung

Einzelner gecachter Dienst

Zu einem Zeitpunkt wird immer nur ein vorgerenderter Kartencache (= ein einzelner gecachter Kartendienst) im WebOffice 10 R3 Client angezeigt (trotzdem kann die Kartensammlung natürlich mehrere Dienste enthalten).

Enthält die Kartensammlung mehrere Kartendienste, dann ist zur selben Zeit immer nur ein Kartendienst zu sehen. Das kann leicht mit der Konfiguration von Themenbaum der Kartensammlung und Kartenansichten sichergestellt werden.

Dies ist die schnellste Art Karten verfügbar zu machen.

Kombiniert

Zum selben Zeitpunkt werden genau ein dynamischer sowie ein vorgerenderter Kartendienst angezeigt.

Diese zwei Kartenbilder werden übereinander im WebOffice 10 R3 Client angezeigt. Die Kartenanzeige ist dabei immer noch sehr schnell, obwohl ein dynamischer Dienst involviert ist.

Hinweis: Dieses Szenario wird empfohlen, wenn Sie statische Basisdaten zusammen mit dynamischen Daten anzeigen wollen.

Siehe dazu auch Kapitel Wie kombiniert man dynamische und statische Geobasisdaten?

Dynamisch

Zu einem Zeitpunkt wird nur ein dynamischer Kartendienst im WebOffice 10 R3 Client angezeigt.

Hinweis: Dieses Szenario wird empfohlen, wenn Sie keine statischen Basisdaten haben, die gecacht werden könnten.

Kombinierter Internet Dienst

Zum selben Zeitpunkt werden genau ein dynamischer sowie ein vorgerenderter Internet Kartendienst angezeigt. Der vorgerenderte Internet Kartendienst wird von einem externen ArcGIS Server Internet Dienst zur Verfügung gestellt.

(Freien Esri ArcGIS Server Internet Dienste, die Sie nutzen können finden sie hier: http://www.esri.com/software/arcgis/arcgis-online-map-and-geoservices/map-services.)

Generisch

Jegliche Kombination von in der Kartensammlung enthaltenen Karten ist möglich.

Jede Karte hat ihren zugehörigen Transparenzgrad und ihren transparenten Hintergrund.

Hinweis: Die Überlagerung von Kartenbildern ist für den Server sehr rechenintensiv. So ist das generische Szenario zwar sehr flexibel, aber auch das langsamste aller aufgelisteten Szenarien.

Regeln für die generische Kartensammlung

Folgende Anzeigemöglichkeiten bestehen:

- mehrere dynamische Kartendienste

- mehrere Caches

- mehrere dynamische Kartendienste auf mehreren Caches

Hinweis:

- Falls mehrere dynamische Kartendienste mit mehreren Caches kombiniert werden, müssen die dynamischen Dienste immer über den Caches angeordnet sein, damit der Client die Cache-Kacheln abfragen kann.

- Falls der Cache-Typus 'cache on demand' verwendet wird, dann werden die Dienste als gecachte Kartendienste verwendet, obwohl die erste Kartenabfrage auf einem Gebiet als dynamisch generiertes Bild zurückgegeben wird.

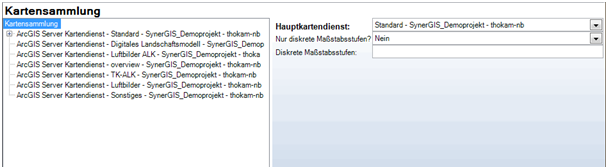

Eigenschaft

Beschreibung

Hauptkartendienst

Referenz auf den Kartendienst der Kartensammlung, der als Hauptkartendienst verwendet wird. Ein Hauptkartendienst zeichnet sich dadurch aus, dass

•er den wesentlichen Kern des gesamten Kartenwerkes beisteuert,

•er unbedingt verfügbar sein muss (Ist er es nicht, zeigt der WebOffice 10 R3 Client eine Fehlerseite an und beendet die Sitzung des Anwenders),

•es sich bei ihm um einen ArcGIS Server Kartendienst mit lokaler Verbindung (local connection) handelt.

Nur diskrete Maßstabsstufen?

Legt fest, ob bei dynamischen Kartendiensten nur diskrete Maßstabsstufen am Client verwendet werden können (Ja).

Hinweis: Konfigurierte 'Diskrete Maßstabsstufen' werden in jedem Fall angezeigt. In Kombination mit gecachten Kartendiensten sind folgende Szenarien möglich:

- a) Wird der Dienst am Client gecached dargestellt und zu einem Maßstab gewechselt, der außerhalb der verfügbaren LOD-Level (level of detail) liegt (zB zu großer/kleiner Maßstab), dann wird der Dienst nicht dargestellt.

- b) Wird der Dienst am Client gecached dargestellt und zu einem Maßstab gewechselt, der innerhalb der verfügbaren LOD-Level liegt (aber nicht vom Dienst unterstützt wird), dann wird der Dienst dynamisch integriert.

- c) Wird der Dienst am Client dynamisch dargestellt (aufgrund abweichender Projektion), dann wird den Dienst in allen Maßstabsstufen dargestellt.

Hinweis: Ein detailliertes Szenario über die Kombination eines gecachten mit einem dynamischen Dienst mit unterschiedlichen Maßstabsstufen finden Sie im Kapitel Diskrete Maßstabsstufen eines externen Dienstes erweitern.

Hinweis: Im WebOffice flex Client werden die konfigurierten diskreten Maßstabsstufen ignoriert, wenn diese im Widerspruch zu bestehenden Maßstabsstufen von gecachten Kartendienste stehen.

Diskrete Maßstabsstufen

Liste der Diskreten Maßstabsstufen. Wird nur verwendet, wenn "Nur Diskrete Maßstabsstufen?" auf "Ja" eingestellt ist.

Sollen z.B. die diskreten Maßstabsstufen 1000, 2500, 5000 und 10000 im WebOffice 10 R3 Client zur Verfügung stehen, so ist als Konfigurationswert 1000|2500|5000|10000 einzugeben.

Hinweis: Bing maps und OSM verwenden folgende LOD levels:

9244648.868621042|4622324.434310521|2311162.2171552605|1155581.1085776302|577790.5542888151|288895.27714440756|144447.63857220378|72223.81928610189|36111.909643050945|18055.954821525473|9027.977410762736|4513.988705381368|2256.994352690684|1128.497176|564.248588172671|282.1242940863355|141.06214704316776|70.53107355442746

Hinweis: Im WebOffice flex Client werden die konfigurierten diskreten Maßstabsstufen ignoriert, wenn diese im Widerspruch zu bestehenden Maßstabsstufen von gecachten Kartendienste stehen.
