Distanz messen
Klicken Sie
um eine Linie im WebOffice flex Client zu messen. Abhängig von Ihrer WebOffice 10.9 SP2 Konfiguration erscheint das Werkzeugformular unterschiedlich:
•Messen mit vordefinierten Stilen
Beginnen Sie Ihre Zeichnung indem Sie in die Karte klicken, schließen Sie mit einem Doppelklick ab oder klicken Sie auf
. Bei einem Klick auf
während des Zeichnens, werden alle validen nicht abgeschlossenen Messungen (jede Linie mit zumindest zwei Stützpunkten) abgeschlossen. Klicken Sie Löschen, um bestehende Zeichnungen zu entfernen. Klicken Sie Verschicken, um Ihren Mail Client zu öffnen und einen Link mit den aktuellen Zeichnungen zu verschicken.
Messen mit vordefinierten Stilen
Ein Werkzeugformular wird angezeigt, in dem der vordefinierte Markierungsstil für die Zeichnung ausgewählt werden kann. Zusätzlich kann entschieden werden, ob Messwerte in der Karte angezeigt werden sollen oder nicht.
|
•Vordefinierte Markierungsstile definieren Strichfarbe, Füllfarbe, Textfarbe, Texthintergrundfarbe, Linienstärke und Textgröße. •VertiGIS empfiehlt diese Option gegenüber dem Stildialog, da diese die Komplexität der Benutzeroberfläche reduziert. |

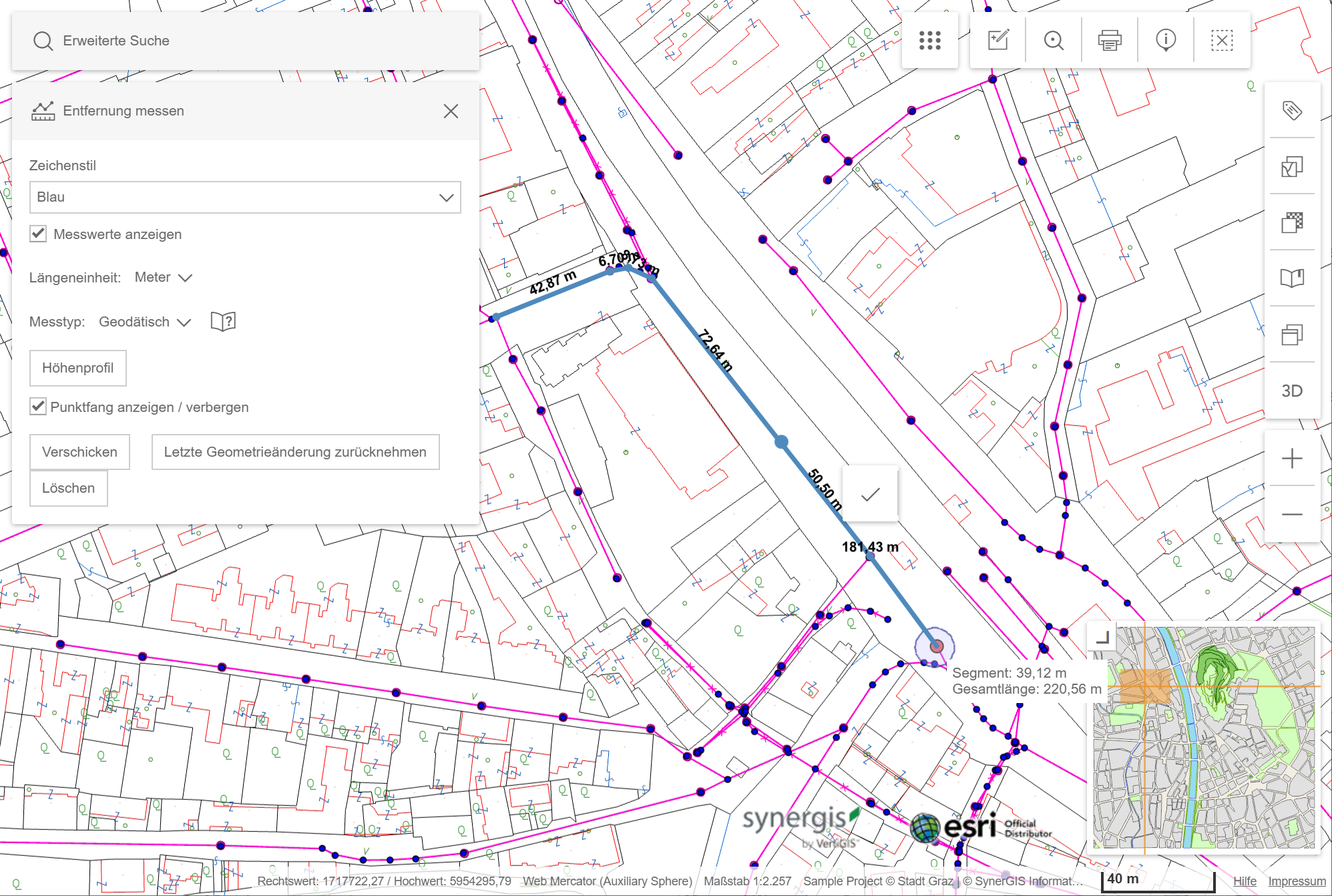

Distanz messen mit vordefiniertem Stil im WebOffice flex Client
Menüpunkt |
Beschreibung |
||
|---|---|---|---|
Zeichenstil |
Auswahl des Zeichenstils |
||
Messwerte anzeigen |
Auswahl ob die Distanz in der gewählten Längeneinheit angezeigt werden soll oder nicht |
||
Messtyp |
Auswahl des Messtyps (Geodätisch, Planar) |
||
Punktfang anzeigen / verbergen |
aktiviert / deaktiviert den Punktfang
|
||
Verschicken |
Senden einer E-Mail mit dem Kartenausschnitt inklusive der Linien |
||
Letzte Geometrieänderung zurücknehmen |
Nimmt die letzte Geometrieänderung der aktiven Messung zurück |
||
Löschen |
Löschen der gezeichneten Linie |
Distanz messen Eigenschaftenformular
Ein Werkzeugformular wird angezeigt, in dem Linienstärke und Linienfarbe definiert werden können. Zusätzlich kann entschieden werden, ob Messwerte in der Karte angezeigt werden sollen oder nicht.
|
Mit dem Stildialog kann für Texte nur der Standardstil ohne Hintergrund verwendet werden. |

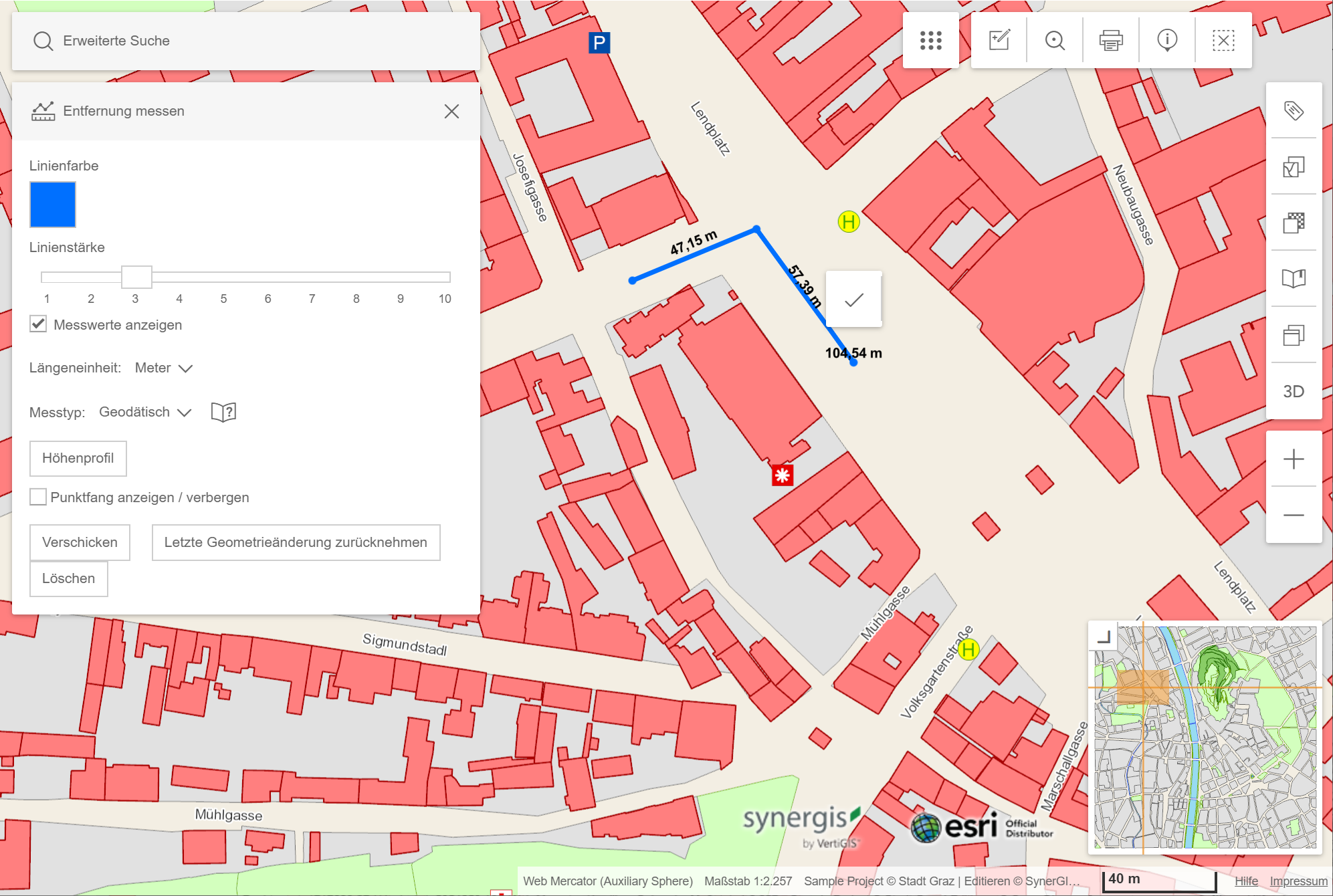

Distanz messen mit Stildialog im WebOffice flex Client
Menüpunkt |
Beschreibung |
||
|---|---|---|---|
Linienfarbe |
Auswahl der Linienfarbe |
||
Linienstärke |
Linienstärke einstellen |
||
Messwerte anzeigen |
Auswahl ob die Distanz in Metern angezeigt werden soll oder nicht |
||
Messtyp |
Auswahl des Messtyps (Geodätisch, Planar) |
||
Punktfang anzeigen / verbergen |
aktiviert / deaktiviert den Punktfang
|
||
Verschicken |
Senden einer E-Mail mit dem Kartenausschnitt inklusive der Linien |
||
Letzte Geometrieänderung zurücknehmen |
Nimmt die letzte Geometrieänderung der aktiven Messung zurück |
||
Löschen |
Löschen der gezeichneten Linie |
Distanz messen Eigenschaftenformular

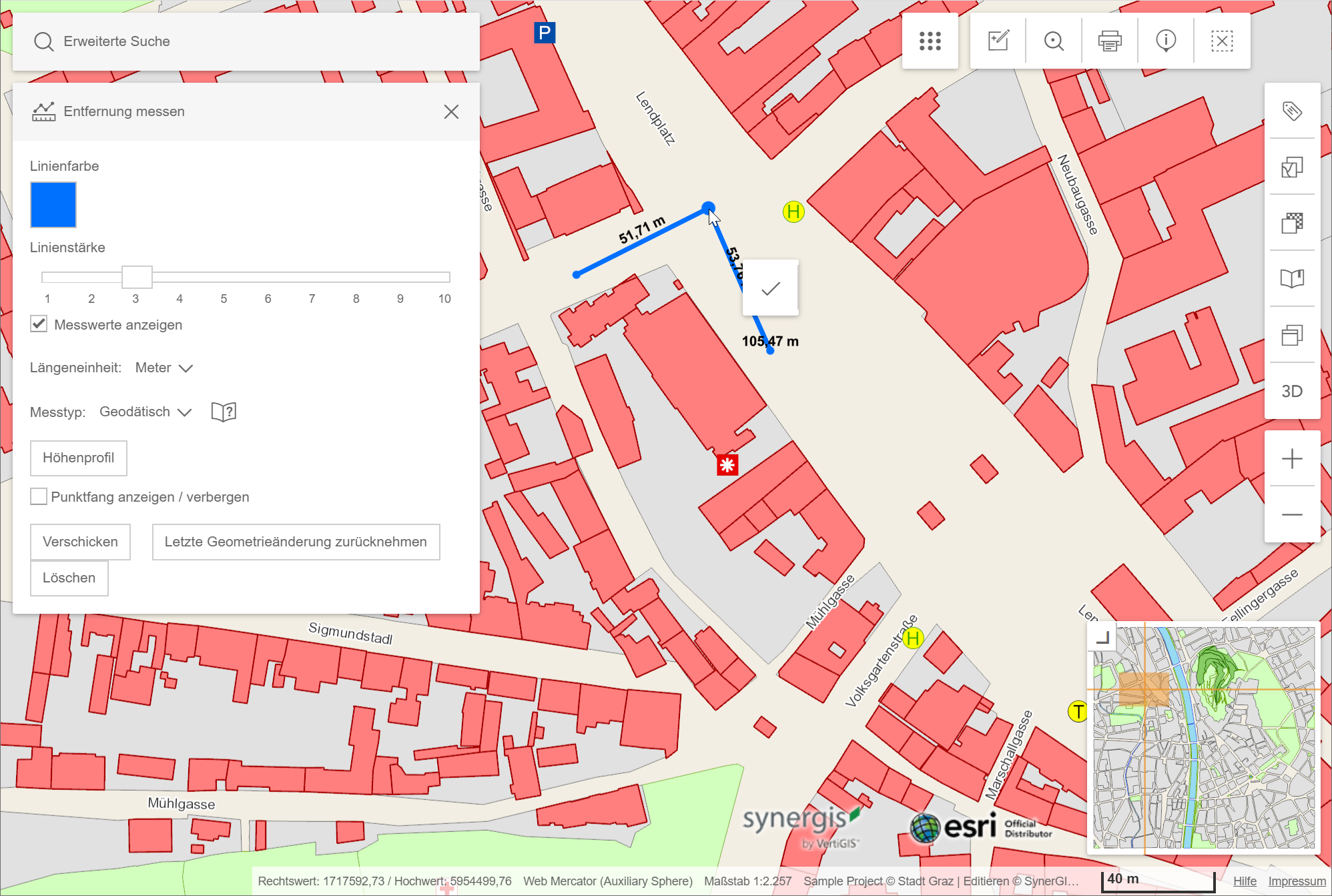

Während eines aktiven Messvorganges können die bereits gesetzten Stützpunkte durch Anfassen und Ziehen verschoben werden.
Verschieben der Stützpunkte einer aktiven Messung im WebOffice flex Client

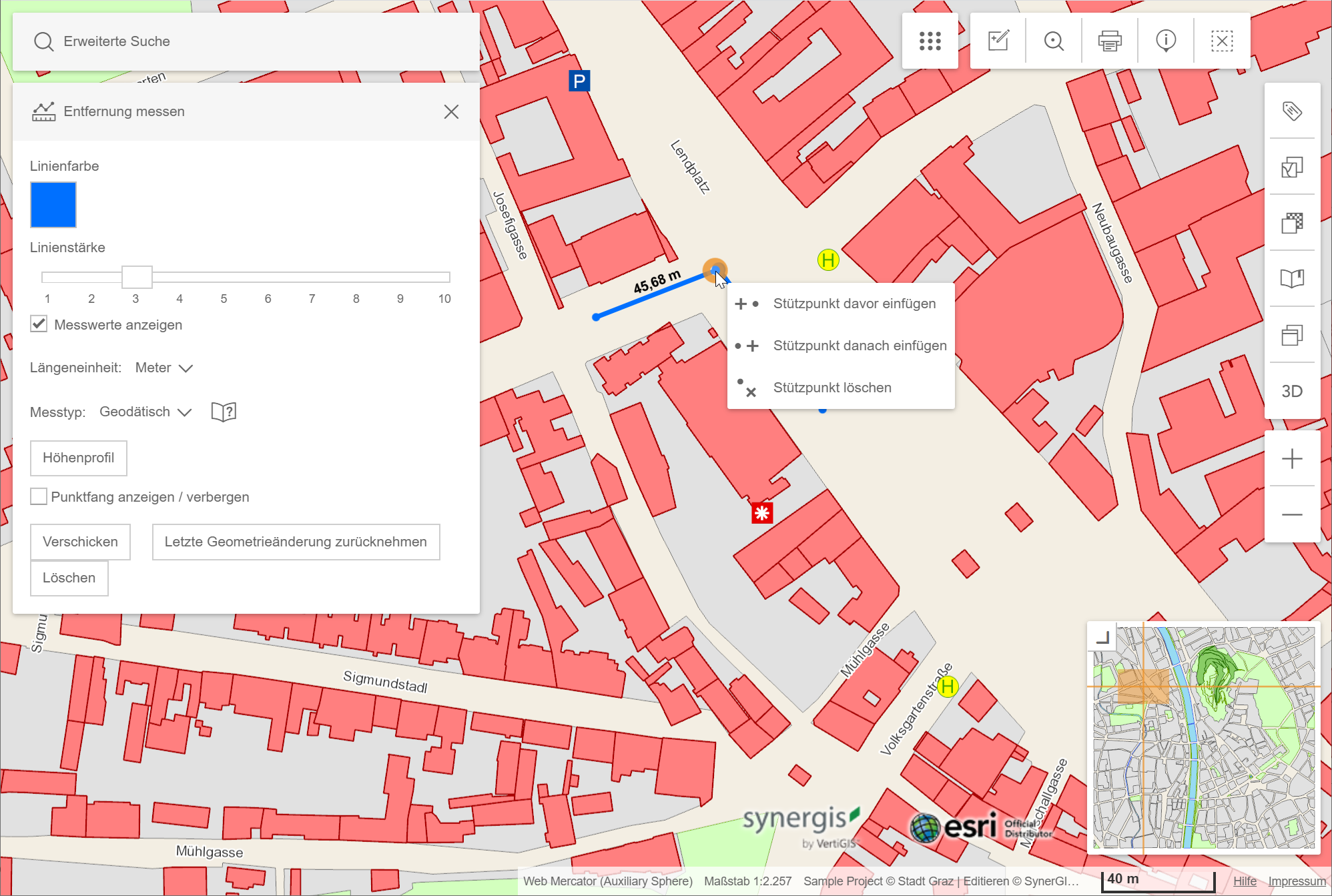

Während eines aktiven Messvorganges können zusätzliche Stützpunkte eingefügt bzw. bestehende Stützpunkte gelöscht werden. Hierfür ist ein Rechtsklick auf den gewünschten Stützpunkt notwendig.
Stützpunkte einer aktiven Messung einfügen/löschen im WebOffice flex
|
•Siehe Kapitel Distanz messen für Informationen über die Werkzeugkonfiguration in WebOffice author standalone. •Siehe Kapitel Markierungsstil für Informationen über die Konfiguration von Markierungsstilen in WebOffice author standalone. |
