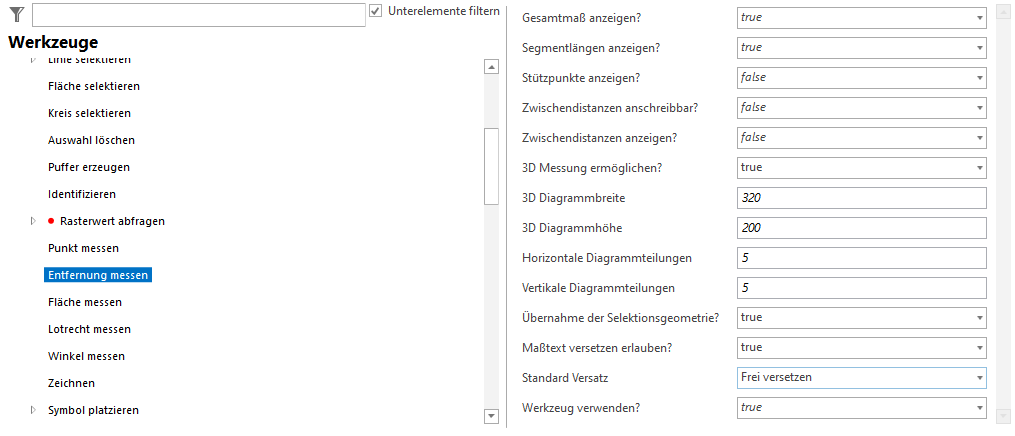

Gesamtmaß anzeigen?

Zeigt die Gesamtdistanz eines Linienzuges an (Ja) oder nicht (Nein). Die einzelnen Segmentlängen werden immer angezeigt und sind an der Messlinie ausgerichtet.

Segmentlängen anzeigen?

Legt fest, ob standardmäßig die Längen der einzelnen Segmente in der Grafik angezeigt werden (Ja) oder nicht (Nein).

Stützpunkte anzeigen?

Legt fest, ob standardmäßig die Koordinaten der Stützpunkte in der Grafik angezeigt werden (Ja) oder nicht (Nein).

Zwischendistanzen anschreibbar?

Legt fest, ob die aufsummierten Distanzen vom Beginn der Linie bis zum jeweiligen Stützpunkt angezeigt werden können (Ja) oder nicht (Nein, Standardwert).

Zwischendistanzen anzeigen?

Legt fest, ob die aufsummierten Distanzen vom Beginn der Linie bis zum jeweiligen Stützpunkt angezeigt werden (Ja) oder  nicht (Nein, Standardwert).

3D Messung ermöglichen?

Ermöglicht das 3D Messen auf Basis von Rasterdaten.

3D Diagrammbreite

Breite des Diagramms mit dem Höhenverlauf.

3D Diagrammhöhe

Höhe des Diagramms mit dem Höhenverlauf.

Horizontale Diagrammteilungen

Anzahl der horizontalen Diagrammteilungen.

Vertikale Diagrammteilungen

Anzahl der vertikalen Diagrammteilungen.

Übernehmen der Selektionsgeometrie ermöglichen?

Ermöglicht das Übernehmen der Selektionsgrafik als Eingabegeomtrie für die Messung.

Maßtext versetzen erlauben?

Ermöglicht es, die Bemaßung zu versetzen und auf einem anderen Punkt zu platzieren.

Standard Versatz

Auswahl des standardmäßigen Versatzes, sofern dieser erlaubt ist.

•No Offset (Standardwert)
Die Maßlinie und die Maßtexte werden nicht versetzt.

•Orthogonal Offset
Nach Abschluss der Messung werden die Maßlinie und Maßtexte orthogonal zur gemessenen Linie versetzt. Die Entfernung (beide Richtungen möglich) kann mittels Mauseingabe fixiert werden.

•Free Offset
Nach Abschluss der Messung werden die Maßlinie und Maßtexte frei zur gemessenen Linie versetzt. Die Entfernung (alle Richtungen möglich) kann mittels Mauseingabe fixiert werden.

Werkzeug verwenden?

Legt fest, ob das Werkzeug bzw. die Funktion im WebOffice 10.9 SP2 Client verwendet werden soll (true) oder nicht (false).

•Siehe Kapitel Messen - Markieren für Details zur Konfiguration der Unterstützung für Lotrecht messen in WebOffice author standalone.

•Siehe Kapitel Fang-Layer für Details zur Konfiguration von Fang-Layer in WebOffice author standalone.

•Siehe Kapitel Maßeinheiten für Details zur Konfiguration von Längen- und Flächeneinheiten in WebOffice author standalone.

•Siehe Kapitel Messen/Zeichnen und Distanz messen für den Werkzeug-Einsatz im WebOffice core Client.

•Siehe Kapitel 3D Messen falls die 3D-Messung als eigenständiges Custom Tool konfiguriert werden soll.
