Entfernung zeichnen/messen

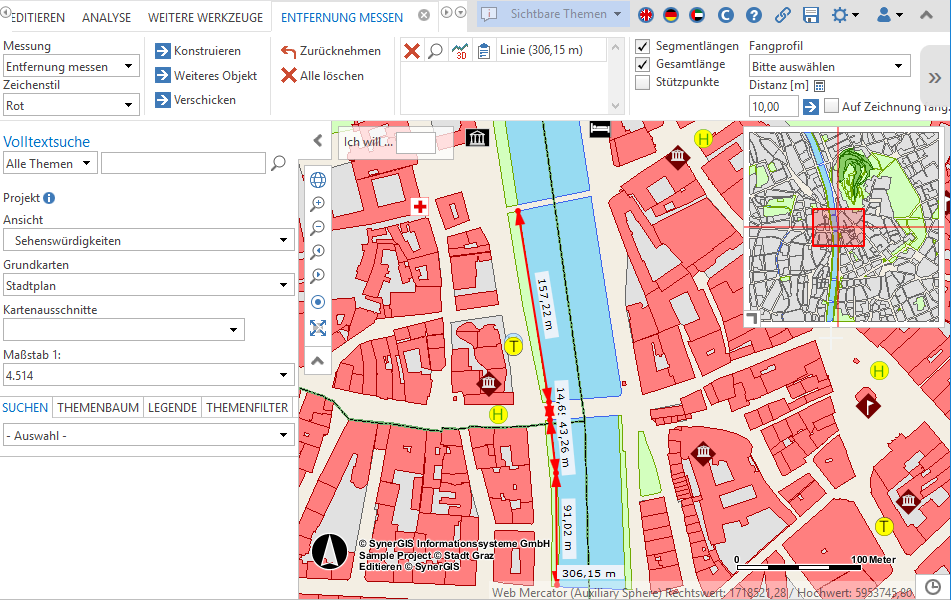

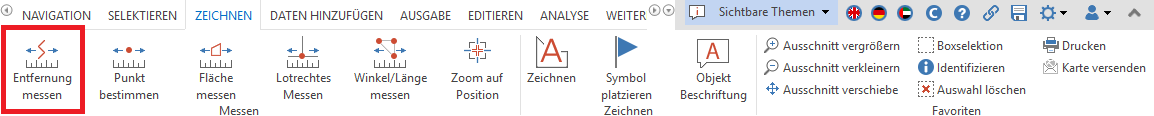

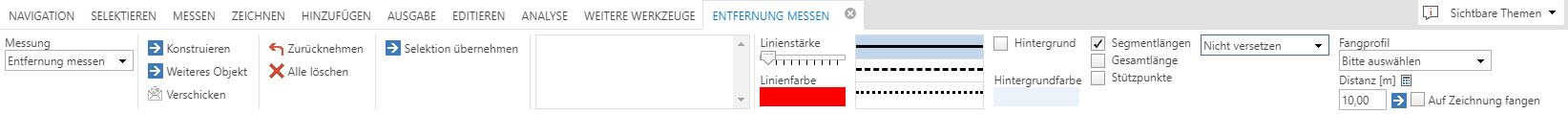

Nachdem das Werkzeug Entfernung messen aktiviert wird, kann im Dialog die Funktion Messen verwenden aktiviert werden oder nicht. Drücken Sie das Taschenrechner-Symbol um aus den konfigurierten Maßeinheiten auszuwählen. Die Länge des letzten Segments und die Gesamtlänge der Distanz werden unterhalb der Checkbox angezeigt und können auch, durch einen Klick auf die Schaltfläche in der oberen rechten Ecke des blauen Fensters, in die Zwischenablage kopiert werden. Zusätzlich können noch weitere Elemente (Segmentlängen, Gesamtlänge und Stützpunkte), die in der Karte dargestellt werden sollen, ausgewählt werden. Außerdem kann der Zeichenstil festgelegt und der Punktfang, sofern dieser konfiguriert ist, aktiviert werden.



Platzieren Sie einen Stützpunkt in der Karte mit einem Klick der linken Maustaste. Mit einem Doppelblick oder mit Weiteres Objekt wird das Erstellen des bestehenden Objekts abgeschlossen.

Wenn Sie auf Verschicken klicken, dann wird Ihr Mail-Programm geöffnet. Sie können per Mail einen Link mit einer entsprechenden Status-ID versenden, in der dann alle erstellten Redlining-Objekte, die während der Browsersession erstellt wurden, vorhanden sind.







^



Gemessene Entfernung editieren

Es gibt zwei Möglichkeiten um eine gemessene Entfernung zu bearbeiten:



1.Das Erstellen des Objekts wurde noch nicht abgeschlossen (hierfür drücken Sie Weiteres Objekt oder mit einem Doppelklick der Maus), aber Sie möchten einen bereits erstellten Stützpunkt verändern. Während Sie noch messen können Sie entweder

•Den Mauszeiger über einen bestehenden Stützpunkt bewegen und den Punkt an eine andere Position mittels Drag und Drop verschieben.

•Mit einem Rechtsklick das Kontextmenü öffnen, um dort eine Funktion auszuwählen.

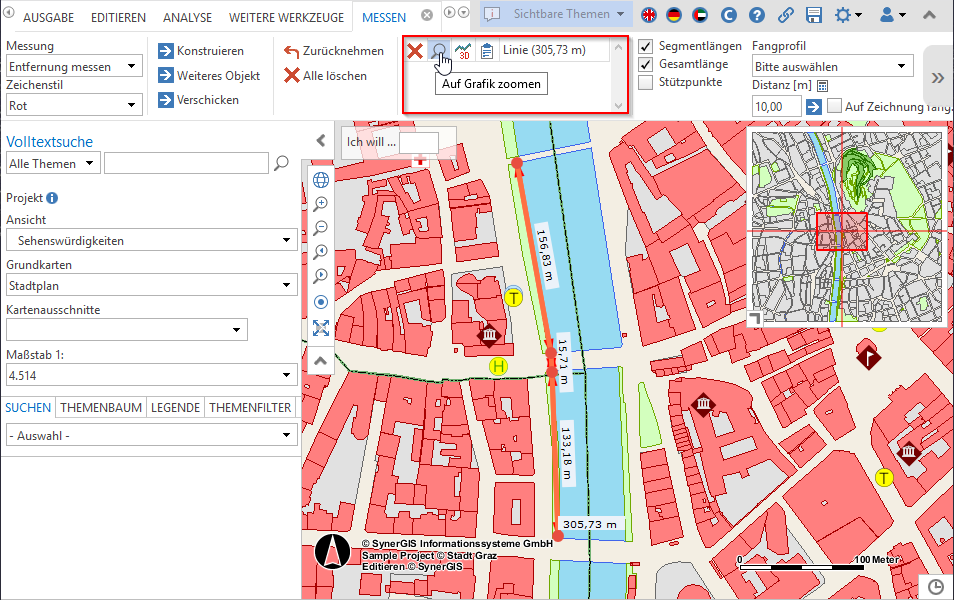

2.Das Erstellen des Objekts wurde bereits abgeschlossen (entweder durch Klick auf Weitere Objekte oder durch einen Doppelklick der Maus). Öffnen Sie dann den Bereich Vorhandene Objekte und zoomen Sie zum Objekt, durch Drücken des Lupe-Symbols. Sobald ein Objekt selektiert ist, wird der Ausgangspunkt für einige Sekunden grün und vergrößert dargestellt. Abschließend drücken Sie das Stift-Symbol, um all jene Editier-Funktionen wie in Schritt 1 auszuführen.





Löschen einer Bemaßung

Es gibt drei unterschiedliche Möglichkeiten um ein bestehendes Objekt zu löschen:

1.Wenn Sie noch nicht auf Weiteres Objekt geklickt haben (oder Doppel-Klick am Punkt), kann der eben erstellte Punkt auch im Kontextmenü (Rechtsklick auf den Stützpunkt) gelöscht werden.

2.Öffnen Sie den Bereich Vorhandene Objekte (siehe oben) und Klicken Sie auf das x um ein bestimmtes Objekt zu löschen oder auf Alle löschen.

3.Klicken Sie auf das Werkzeug Auswahl löschen um ALLE vorhandenen Redlining-Objekte (Selektionen/Bemaßungen/Markierungen) zu löschen.

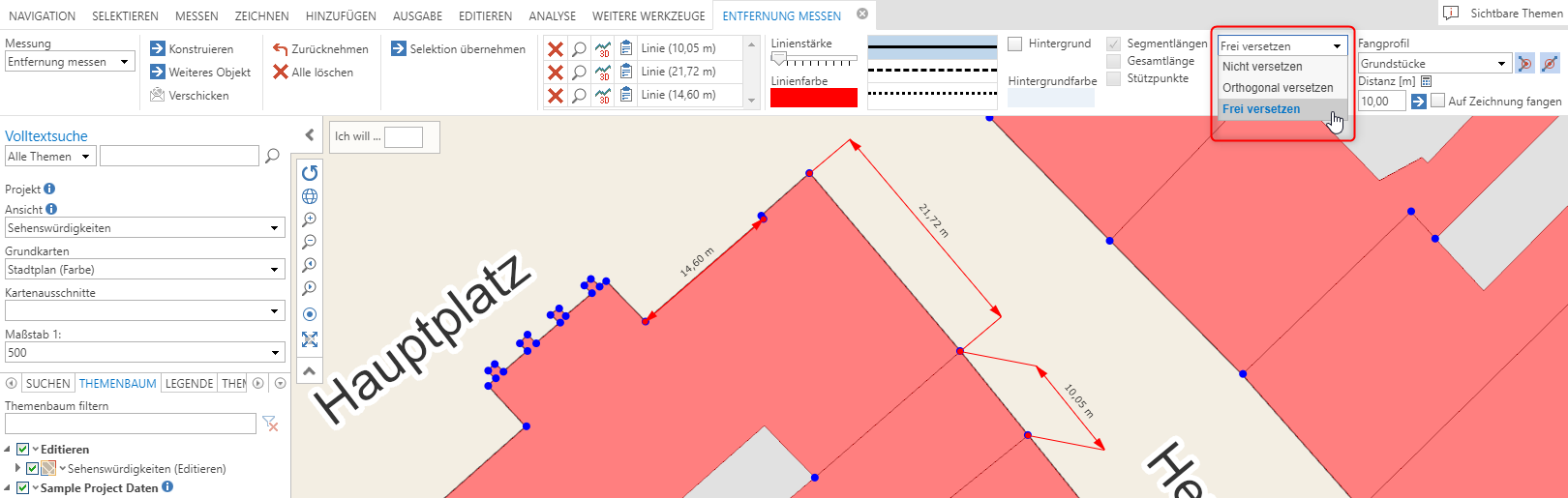

Versatz einer Bemaßung

Der Bemaßungstext, der die gemessene Entfernung darstellt, kann auf drei verschiedenen Arten platziert werden. In einem Dropdownmenü kann die gewünschte Art gewählt werden.

1.Nicht versetzen: Die Bemaßung wird direkt neben der Maßlinie angezeigt.

2.Orthogonal versetzen: Die Maßlinie und die Bemaßung werden nach der erfolgten Messung einer Entfernung orthogonal zur gemessenen Linie versetzt. Der Versatz ist in beide Richtungen möglich und wird mittels Mausklick bestätigt.

3.Frei versetzen: Die Maßlinie und die Bemaßung werden nach der erfolgten Messung einer Entfernung frei zur gemessenen Linie versetzt. Der Versatz ist in alle Richtungen möglich und wird mittels Mausklick bestätigt.

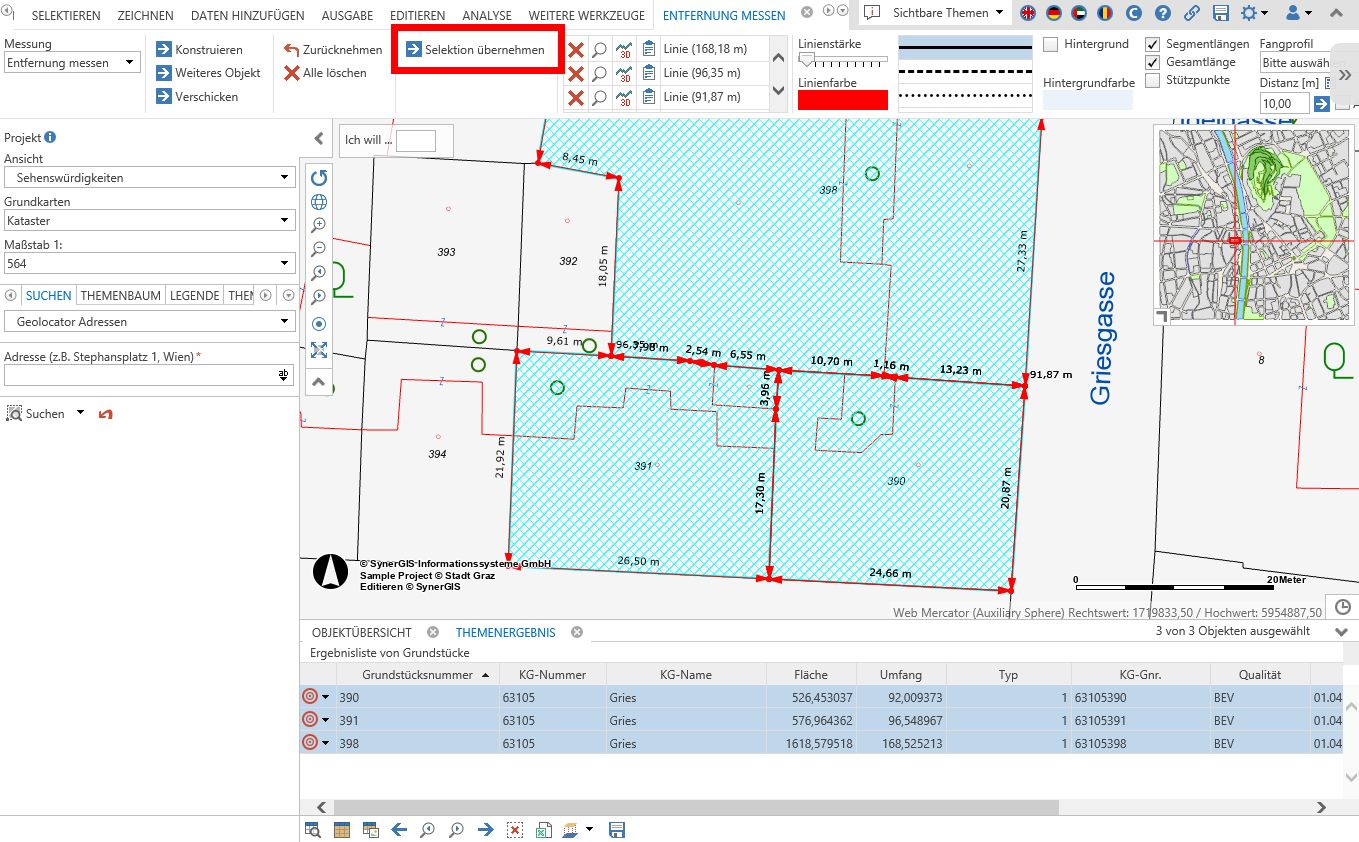

Selektion übernehmen

Es gibt die Möglichkeit, dass bestehende Selektionen als Eingabegeometrie für die Entfernungs-Messung verwendet werden.

Dadurch hat man die Möglichkeit ein oder mehrere selektierte Objekte (Linie/n, Fläche/n) sehr einfach hinsichtlich ihrer Segmente und Stützpunkte zu bemaßen.
