ArcGIS Server Karten-Service

Previous pageReturn to chapter overviewNext page

Mit einem ArcGIS Server Karten-Service können lokale ArcGIS Server Dienste (on premise) in das Projekt eingebettet werden. Konfigurieren Sie Kartendiensteigenschaften für den Kartendienst, um spezielle Eigenschaften für einen bestimmten Dienst zu verwalten.



Immer wenn ein neuer ArcGIS Server Karten-Service zur WebOffice 10.7 SP1 Projektkonfiguration hinzugefügt wird

konfigurieren Sie die entsprechende Referenz auf Kartendienst der Kartensammlung im Themenbaum (verpflichtend)

konfigurieren Sie die entsprechende Referenz zum Kartendienst der Kartensammlung in der Kartenansicht (optional)

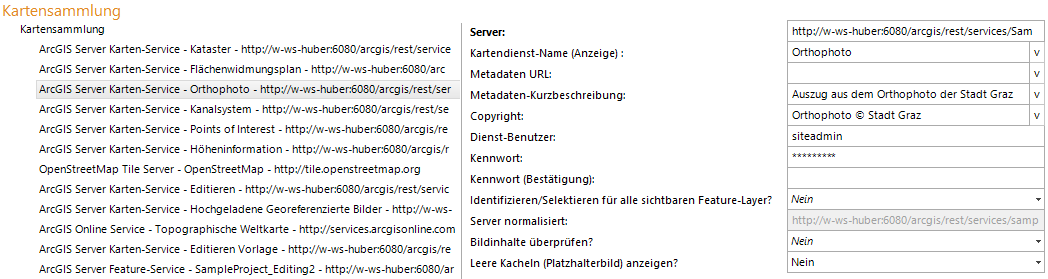

ArcGIS Server Karten-Service Konfiguration

ArcGIS Server Karten-Service Konfiguration



Eigenschaft

Beschreibung

Server

Gibt die URL des ArcGIS Server Karten-Services an.

Beispiel ArcGIS Server Map Service: http://<myserver>/ArcGIS/rest/services/<myService>/MapServer

Beispiel ArcGIS Online Karten-Service: http://tiles.arcgis.com/tiles/Ok7pjj1ssdfsdfEneC7/arcgis/rest/services/DemonstationMap/MapServer

Sollten Sie sich mit einem ArcGIS Server verbinden, der verbunden ist oder einen ArcGIS Online Dienst verwenden, stellen Sie sicher, dass Sie nicht gegen die Nutzungsrechte vn Esri Inc. verstoßen! Siehe hierzu https://developers.arcgis.com/terms/ und http://www.esri.com/legal/software-license

Hinweis: Ein Karten-Service darf nur einmal in der Kartensammlung verwendet werden. D.h. es muss bspw. ein eigenes Karten-Service für die Übersichtskarte konfiguriert werden.

Kartendienst-Name  (Anzeige)

Gibt den in der Benutzeroberfläche verwendeten Namen des Karten-Services an.

Metadaten URL

Ermöglicht die Hinterlegung einer Referenz auf ein Metadatendokument (htm, html, pdf, jpg, etc.) in Form einer URL. Das Metadatendokument muss über HTTP abrufbar sein.

Hinweis: Alternativ kann bei Anbindung an einen Katalogdienst (CSW 2.0) hier die eindeutige Kennung (UUID) des Metadatendokuments angegeben werden. Dazu muss in der Metadatenanzeige die Adresse der SOAP-Schnittstelle des Katalogdienstes konfiguriert werden.

Metadaten Kurzbeschreibung

Ermöglicht die Hinterlegung einer Kurzbeschreibung des Metadateninhalts. Zeilenumbrüche erreichen Sie durch Verwendung von "\n".

Copyright

Dienstbezogene Copyright Information, die am Client und am Ausdruck abgebildet wird.

Hinweis: Die dienstbezogene Copyright Information wird nur angezeigt, wenn  das Kartenelement Copyright konfiguriert ist.

Hinweis: Weitere Hinweise zur Verwendung dieses Attributs finden Sie unter Druckformat und WebOffice ePaper-Vorlage.

Dienst-Benutzer

Benutzer-Login mit dem auf ArcGIS Server zugegriffen wird (ArcGIS-Service User).

Kennwort

Kennwort des Benutzers, mit dem auf das ArcGIS Server Service zugegriffen wird.

Identifizieren/Selektieren für alle sichtbaren Feature-Layer?

Bei Verwendung der Option "Alle sichtbaren Layer" im Client werden dann alle im aktuellem Maßstab sichtbaren und auf sichtbar geschalteten Feature-Layer berücksichtigt.

Eine Layer-Konfiguration ist nicht notwendig, stattdessen werden die ArcMap Layer-Eigenschaften (Layer-Name, sichtbare Felder, Feldreihenfolge) verwendet.

Server normalisiert

Normalisierte Server URL (nicht veränderbar)

Bildinhalte überprüfen?

Legt fest, ob vor der Anzeige überprüft werden soll, ob angezeigte Inhalte im jeweiligen Maßstab zur Verfügung stehen und gegebenenfalls auf höher verfügbares Maßstabslevel ausgewichen werden soll und das Bild entsprechend skaliert bzw. interpoliert werden soll ("Ja") oder keine Überprüfung durchgeführt wird ("Nein").

Hinweis: Voraussetzung für diese Funktion ist die Verwendung eines ArcGIS Server Kartendienstes mit 10.2 oder höher.

Leere Kacheln (Platzhalterbild) anzeigen?

Legt fest, ob das Platzhalterbild (abhängig vom Kartendienst z.B. eine durchgestrichene Fotokamera oder "Map data not available at this zoom level") angezeigt werden soll, wenn eine Kachel nicht verfügbar ist.

Ist 'Ja' konfiguriert, wird das Platzhalterbild angezeigt, bei 'Nein' (Standardwert) wird an der Stelle keine Kachel dargestellt.

ArcGIS Server Karten-Service Eigenschaften



Hinweis: Eine einfache Möglichkeit, um einen ArcGIS Server Karten-Service zu konfigurieren, gibt es mit Hilfe des Wizards Einen Kartendienst hinzufügen.

Hinweis: Ein ArcGIS Server Karten-Service kann auch für das Werkzeug ArcGIS-Service in der Liste der ArcGIS Online/Server Dienste vorkonfiguriert werden.

Hinweis: Die Angabe der MapServer Endpunkt URL muss bereitgestellt werden. Die Operationen Karte, Suche und Daten müssen aktiviert sein.

Hinweis: Siehe Kapitel Kartendiensteigenschaften für Informationen zur Konfiguration von Kartendiensteigenschaften.
