Werkzeug 'Winkel/Länge messen' im WebOffice html client
Nachdem das Werkzeug Winkel/Länge messen aktiviert wird müssen Sie einen Start- und einen Endpunkt als Referenz für dieses Werkzeug erstellen. In den jeweiligen Feldern werden die Koordinaten dieser Punkte angegeben. WebOffice 10.4 SP2 berechnet automatisch den Winkel und die Distanz. Als Orientierungshilfe dient die Nordlinie, deren Länge 75% der Distanz vom Start- zum Zielpunkt entspricht. Ähnlich wie zu anderen Werkzeugen kann auch hier aus den konfigurierten Maßeinheiten ausgewählt werden.
Drücken Sie Hinzoomen um den Kartenmittelpunkt über dem Objekt zu platzieren, oder Zurücksetzen um den gemessenen Abstand zu löschen. Zur Zeit ist es noch nicht möglich, dass man diese Messung editieren kann.

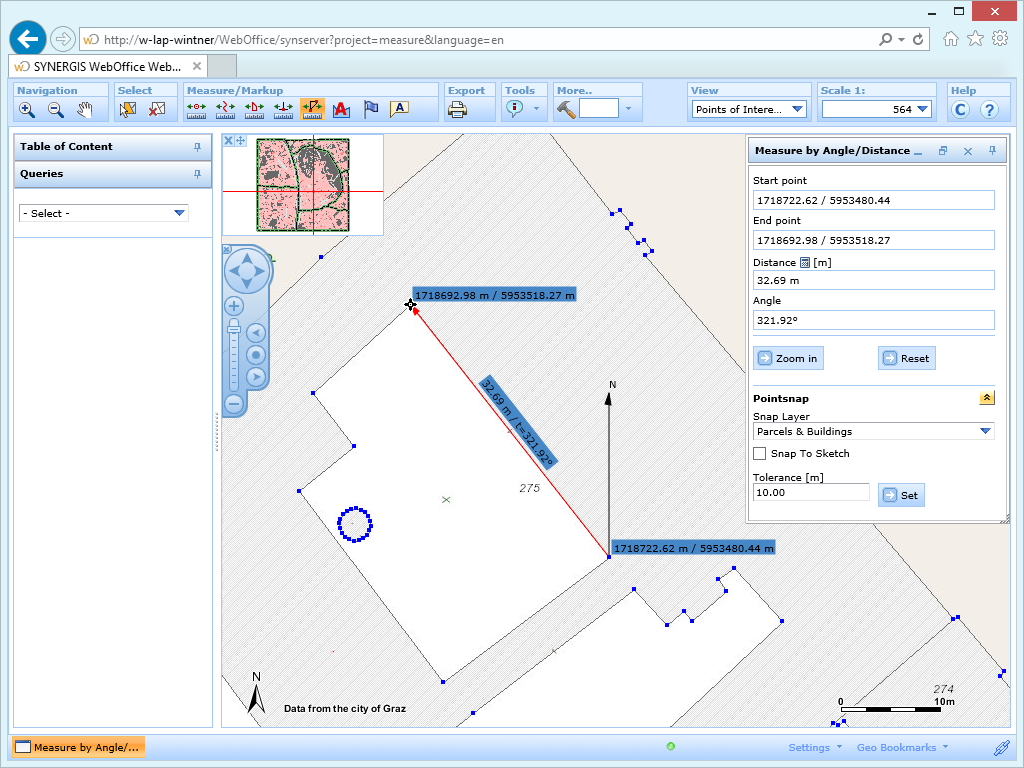

Winkel/Länge messen mit Punktfang im WebOffice html client
Hinweis: Siehe Kapitel Messen - Winkel/Länge für weitere Informationen zur Konfiguration des Werkzeugs im WebOffice author.
Hinweis: Siehe Kapitel Liste der Fang-Layer für weitere Informationen zur Konfiguration des Punktfangs im WebOffice author.
Hinweis: Siehe Kapitel Maßeinheiten für weitere Informationen zur Konfiguration der Maßeinheiten im WebOffice author.
