Referenzlayer-Liste (topologische Objektzuordnung)
Die Referenz-Layerliste topologische Objektzuordnung beinhaltet jene Layer, die im Rahmen einer topologischen Objektzuordnung als Zuordnungsgrundlage genutzt werden können.

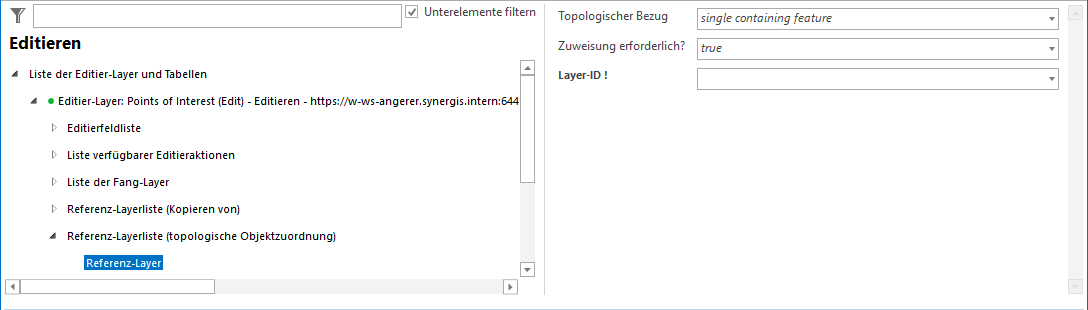

Konfiguration - Referenzlayer-Liste (topologische Objektzuordnung)
Eigenschaften |
Beschreibung |
|---|---|
Topologischer Bezug |
Legt den erforderlichen topologischen Bezug fest. Auswahl: •Single containing feature (Feature muss komplett enthalten sein) •Single intersecting feature (Überschneidung möglich) •Dominant intersecting feature (Bei Überschneidung muss Mehrheit enthalten sein) •No intersection feature (keine Überschneidung) •nearest feature (nahegelegenstes Objekt) |
Zuweisung erforderlich? |
Legt fest, ob eine erfolgreiche Zuweisung für den Abschluss eines Editiervorgangs zwingend erforderlich ist |
Layer-ID |
Eindeutige ID des Layer, der als Grundlage für eine Objektzuordnung verwendet werden können |
Eigenschaften - Referenz-Layerliste (topologische Objektzuordnung)
|
•Die Felder des Referenzlayers müssen auch als Ergebnis-Felder bei den Suchen/Abfragen konfiguriert sein. •Es ist auch möglich, mehrere Referenz-Layer zu konfigurieren. – In diesem Fall werden alle zugeordneten Attributwerte am Ziel-Layer/Editier-Layer übernommen. •Es ist auch möglich, ein Zielfeld in mehreren Referenzlayern zu konfigurieren. In dem Fall wird der Wert vom obersten Referenzlayer, welcher einen topologischen Treffer ergibt, in das Zielfeld geschrieben. Kann beim obersten Referenzlayer kein Feature zugeordnet werden, so wird der nächste Referenzlayer, welcher das Zielfeld enthält, überprüft, usw., bis eine topologische Zuordnung erfolgt. Erfolgt in keinem Referenzlayer eine Zuordnung, so bleibt das Zielfeld leer. • Es können sowohl einzelne als auch mehrere Objekte auf einmal topologisch attributiert werden. Bei einer Massenattributierung kann es auch vorkommen, dass die von der Topologie gesteuerten Attribute zwischen den jeweiligen Features variieren. |

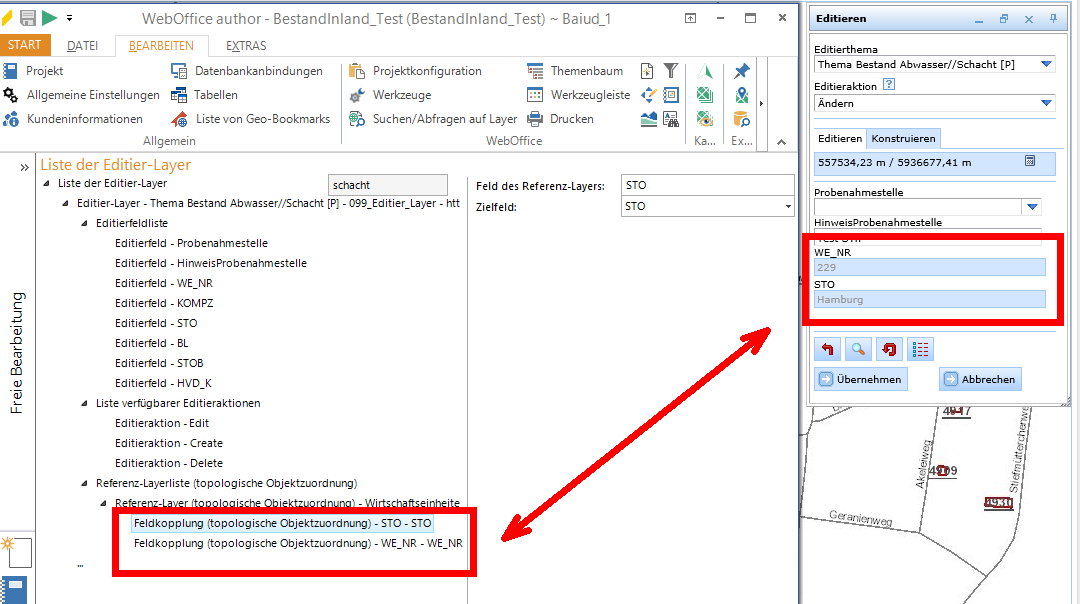

Am Referenz-Layer für die topologische Objektzuordnung können Feldkopplungen konfiguriert werden. Diese legen die Felder fest, deren Werte im Rahmen einer Objektzuordnung synchronisiert werden. Dadurch ist es möglich, im Zuge des Editiervorgangs (am entsprechenden Editier-Layer) die Feldwerte des Referenz-Layers automatisch zu übernehmen.
Grundsätzlich kann zwischen einer einfachen Feldkopplung Feld > Feld (Feldwerte werden übernommen) und einer Feldkopplung Winkel > Feld unterschieden werden. Bei der zweiten Möglichkeit wird ein Feld festgelegt, welches als Wert den Winkel des nächstgelegenen Liniensegments (des Referenzlayers) übernimmt.
Feld > Feld:

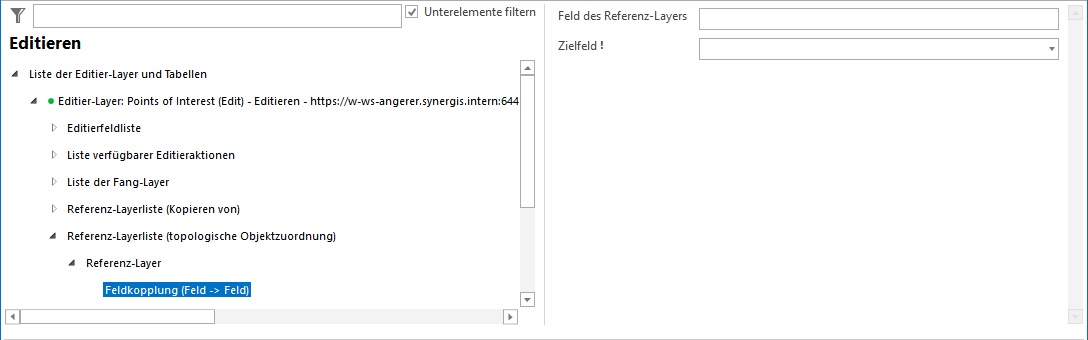

Konfiguration - Feldkopplung (topologische Objektzuordnung), Feld -> Feld
Eigenschaften |
Beschreibung |
|---|---|
Feld des Referenz-Layers |
Feldbezeichner am Referenz-Layer. |
Zielfeld |
Zu befüllendes Eingabefeld. Für das Feld muss eine Editierfeld-Konfiguration vorliegen. |
Eigenschaften - Feldkopplung Feld -> Feld (topologische Objektzuordnung)
Winkel > Feld:

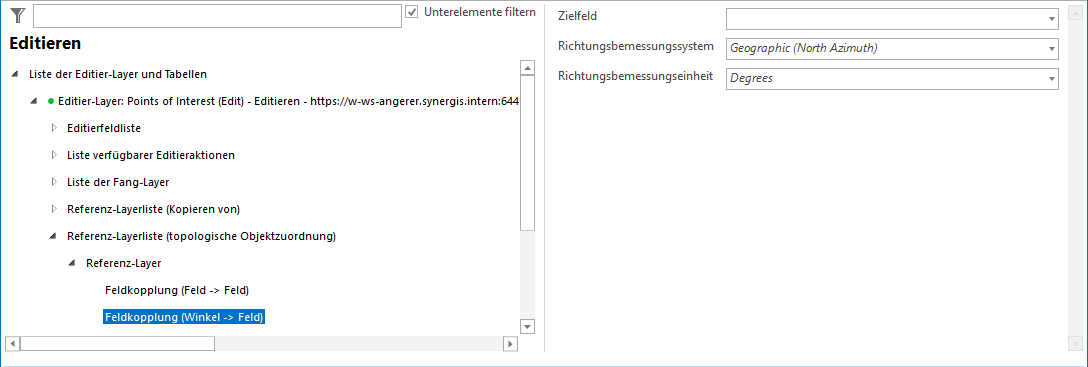

Konfiguration - Feldkopplung (topologische Objektzuordnung), Winkel -> Feld
Eigenschaften |
Beschreibung |
|---|---|
Zielfeld |
Zu befüllendes Eingabefeld. Für das Feld muss eine Editierfeld-Konfiguration vorliegen |
Richtungsbemessungssytem |
Polarwinkel werden gegen den Uhrzeigersinn von der positiven X-Achse aus gemessen. Im System Nord Azimut ist der Azimut einer Linie der Horizontalwinkel zwischen einem Meridian und der Linie, gemessen im Uhrzeigersinn von Norden aus. |
Richtungsbemessungseinheit |
Einheit für Winkelmaß. Es wird nur Dezimalgrad unterstützt (z.B. 40.251). |
Eigenschaften - Feldkopplung Winkel -> Feld (topologische Objektzuordnung)
|
•Die Felder des Referenzlayers (für die Feldkopplung) müssen auch als Ergebnis-Felder bei den Suchen/Abfragen konfiguriert sein.
•Bei einer Feld > Feld Zuordnung sind zwischen den Feldern des Editier-Layers und des Referenz-Layers (topologische Objektzuordnung) folgende Kombinationen an Datentypen möglich:
BOOLEAN, DATE, NUMBER_FIXED, NUMBER_FLOATING und STRING sind mit STRING kompatibel. NUMBER_FIXED ist mit NUMBER_FLOATING kompatibel. OID, INTEGER und SMALL_INTEGER sind miteinander kompatibel. SINGLE und DOUBLE sind miteinander kompatibel. BLOB, GEOMETRY und RASTER sind miteinander kompatibel. STRING, XML, GLOBALID und GUID sind miteinander kompatibel.
•Beachten Sie in diesem Kontext auch, dass bei einem Feld des Datentyps STRING die angegebene Länge am Feld des Editier-Layers kleiner gleich jener am entsprechenden Feld des Referenz-Layers (topologische Objektzuordnung) sein muss.
•Bei einer Winkel > Feld Zuordnung muss am Referenz-Layer (topologische Objektzuordnung) als Topologischer Bezug nearest feature konfiguriert werden. |
Die gekoppelten Felder, welche automatisch befüllt werden, erscheinen im Editierdialog bei den Editieraktionen Edit und Delete ausgegraut.
|
Siehe Kapitel Editieren mit topologischer Objektzuordnung für Details zum Editieren im WebOffice core Client. |
|
Die topologische Objektzuordnung kann auch über die Service API genutzt werden. |

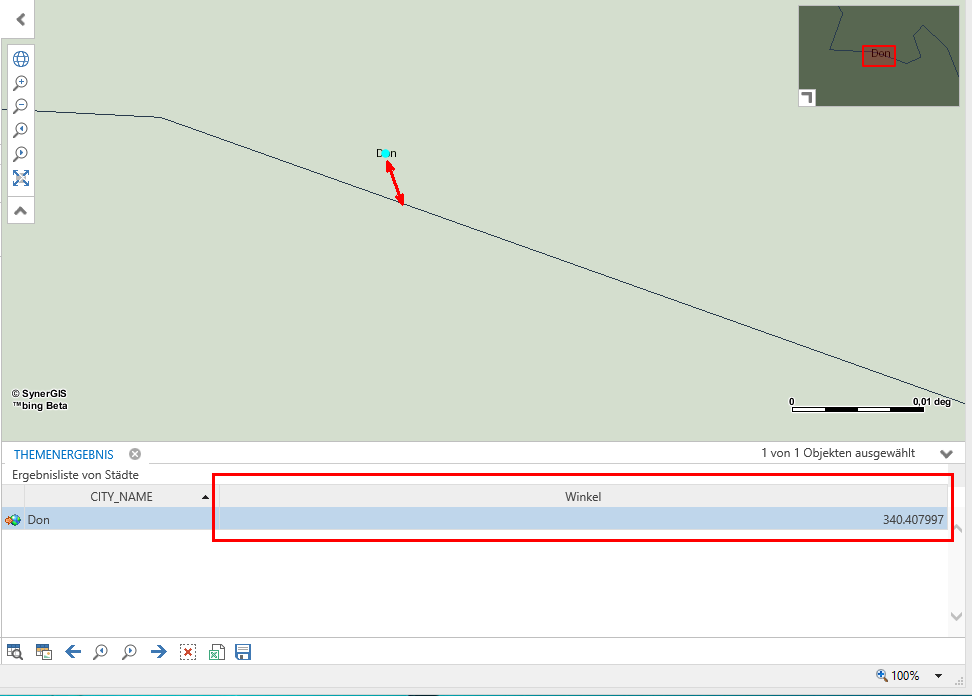

In der folgenden Abbildung ist eine topologische Objektzuordnung Winkel - Feld im Client dargestellt. In diesem Fall wird der zugrunde liegende Winkel eines Linien-Features (Rivers) bei einem Punkt-Feature (Cities) übernommen.
