In WebOffice 10.9 R4 lassen sich mittels Custom Tools WebOffice-MapTips durch die originalen Esri ArcGIS Pop-ups übersteuern, welche in einem Feature Service hinterlegt sind. Die Popup-Definitionen können auf unterschiedliche Art und Weise aufbereitet werden, indem beispielsweise numerische Daten in Form von Diagrammen angezeigt werden können. Diese Anpassungen können entweder mit ArcGIS Pro erfolgen (siehe Kapitel ArcGIS Popup-Definition verwenden), oder im WebOffice Custom-Tool, was in diesem Kapitel genauer beschrieben wird.

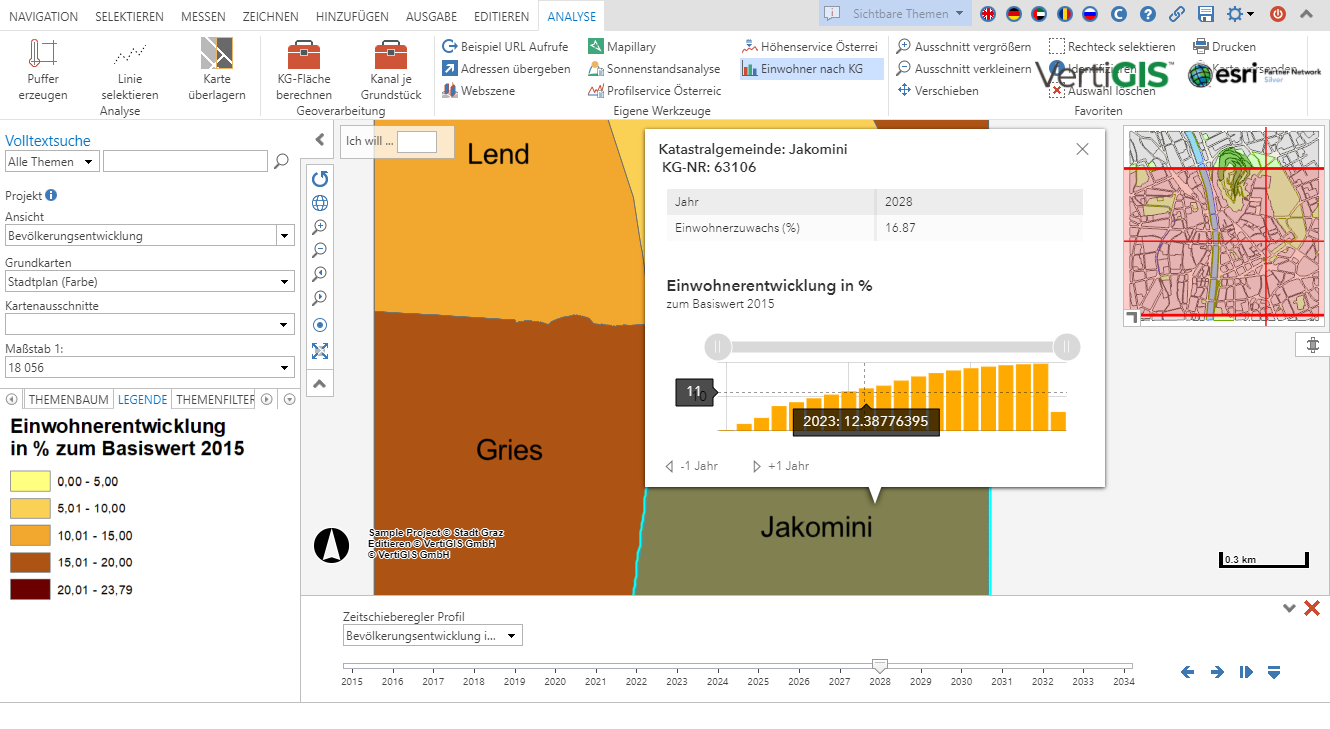

Mit WebOffice 10.9 R4 wird ein Beispiel eines angepassten Custom Tools mitgeliefert, in welchem Popup-Diagramme konfiguriert sind, mit denen sich beim Klick auf Features in WebOffice 10.9 R4 statistische Informationen visualisieren lassen. Die erforderlichen Konfigurationsschritte für dieses Custom Tool werden im nachfolgenden Abschnitt beschrieben.





Konfiguration des Werkzeugs:

Zunächst muss die Datei customPopup.htm an die gewünschte Datenquelle angepasst werden. Die Datei ist unter folgendem Verzeichnis zu finden:

WebOffice10.9R4-DVD\SampleProject\Project\SampleProjectPub\customPopup_residents_by_CM.htm





Schritt 1: service_id, fieldName und label anpassen:

Im Admin Part ist die service_id des Layers zu konfigurieren, welcher für die Diagrammdarstellung verwendet werden soll. Diese setzt sich folgendermaßen zusammen:

id_mapservice + _ + sublayerId

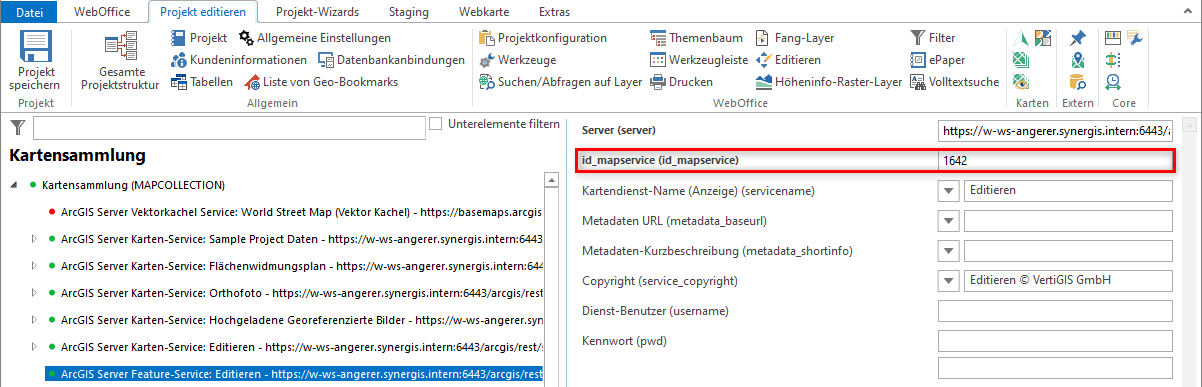

Die id_mapservice kann dabei aus dem WebOffice author standalone im Debug-Mode entnommen werden (siehe nächsten Screenshot).

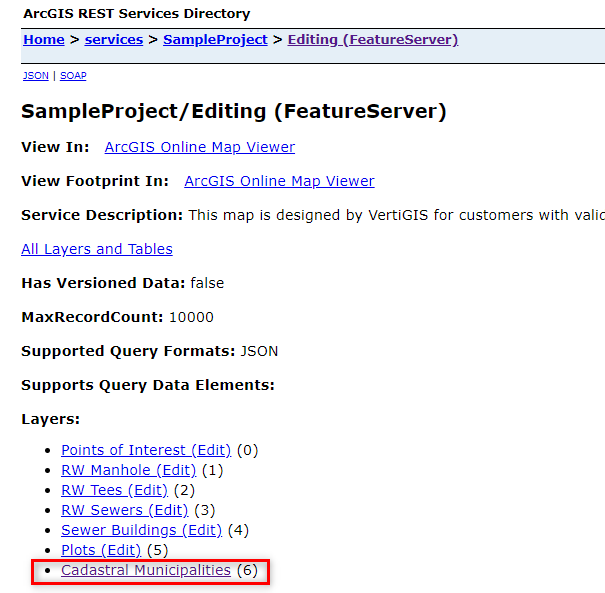

Die sublayerId entspricht der ID des gewünschten Layers im ArcGIS Feature Service, die am einfachsten über die REST-Schnittstelle herauszufinden ist (siehe übernächsten Screenshot).

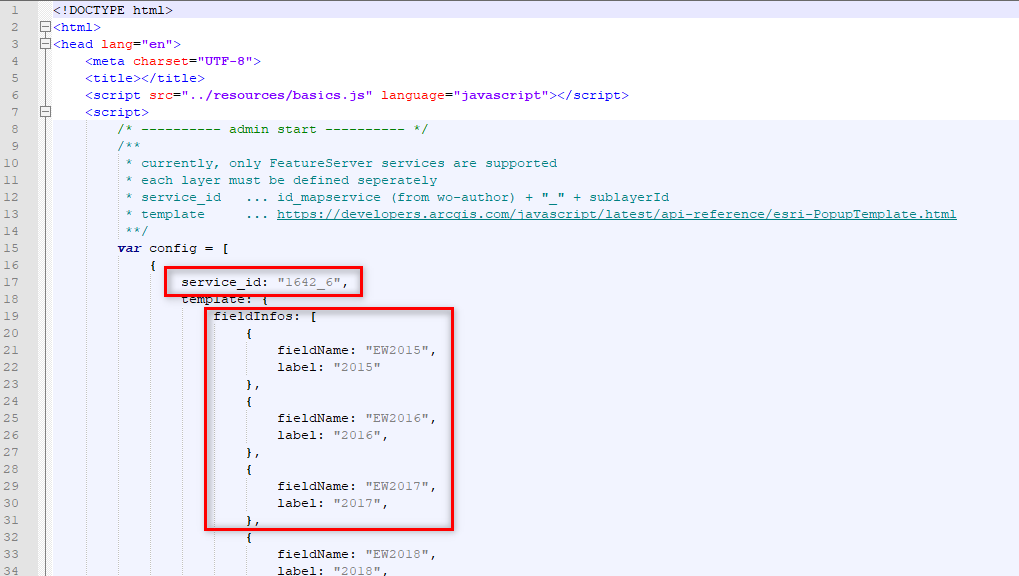

Unter fieldInfos in der Datei customPopup.htm müssen anschließend die Felder des Feature Services konfiguriert werden, welche schließlich die Balken des Diagramms repräsentieren sollen. Die fieldNames sind dabei in der Form aufzulisten, wie sie im oberen Screenshot abgebildet sind. Unter label kann jeweils konfiguriert werden, was beim Tooltip über einem Balken im Diagramm angezeigt werden soll.



Schritt 2: Titel dynamische Felder und Art des Diagramms festlegen:

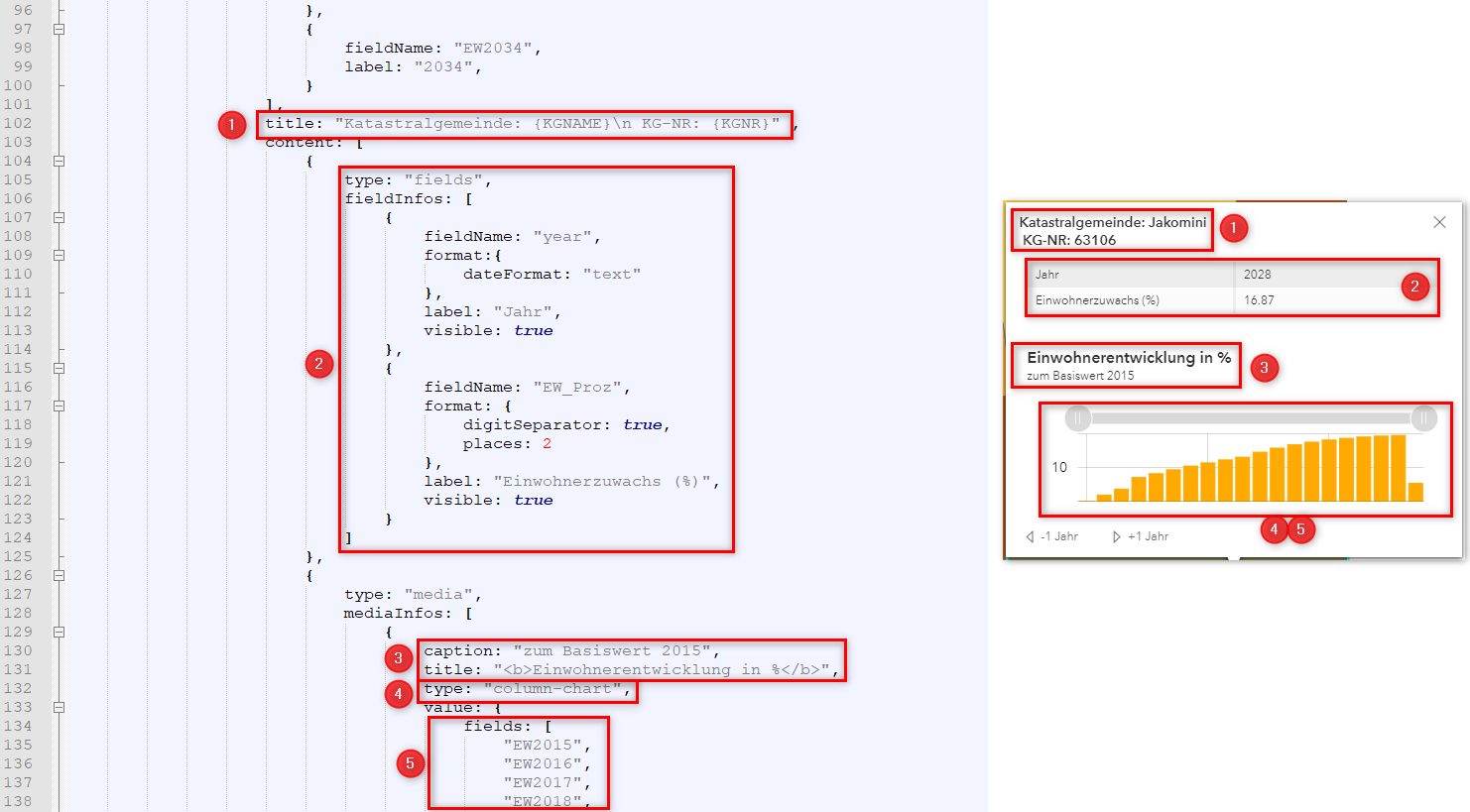

In Schritt 1 der nachfolgenden Abbildung kann ein übergeordneter Titel des Popups im Parameter title festgelegt werden.

In Schritt 2 ist ein Beispiel zu sehen, wie dynamische Feldwerte in das Diagramm eingebunden werden können. In diesem Fall werden das Jahr, sowie der Einwohnerzuwachs des ausgewählten Objekts angezeigt.

In Schritt 3 ist die Konfiguration eines separaten Titels für das Diagramm zu sehen (title)mit einem Untertitel (caption).

Im Schritt 4 kann der Typ des angezeigten Diagramms mit dem Parameter type festgelegt werden. Die unterschiedlichen zur Verfügung stehenden Diagrammtypen sind im Kapitel MediaContent aufgelistet.

Im Schritt 5 sind unter dem Parameter fields erneut die Felder des Feature Services aufzulisten, welche im Diagramm enthalten sein sollen.







Schritt 3: Werkzeug-Konfiguration im WebOffice author standalone:

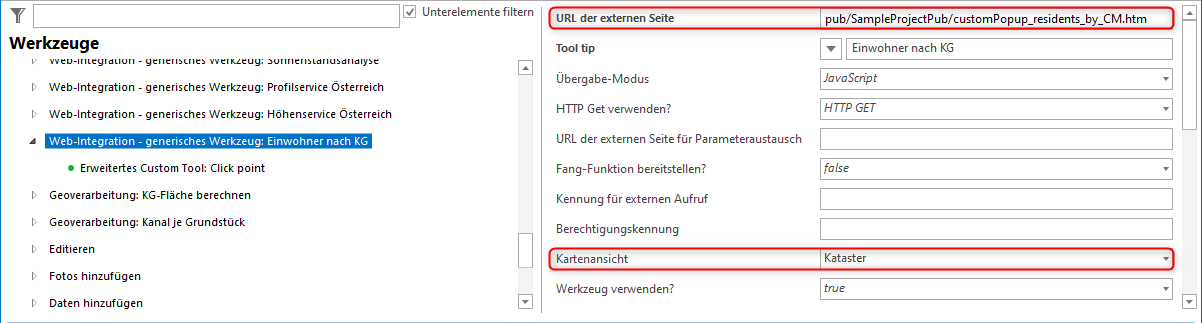

Im WebOffice author standalone ist im nächsten Schritt ein neues generisches Werkzeug zu konfigurieren.

Bei URL der externen Seite ist der Pfad zur im vorigen Schritt angepassten Datei customPopup.htm anzugeben.

Außerdem sollte bei Kartenansicht eine Kartenansicht gewählt werden, in welcher der Daten-Layer enthalten ist, auf dem das Diagramm basiert.

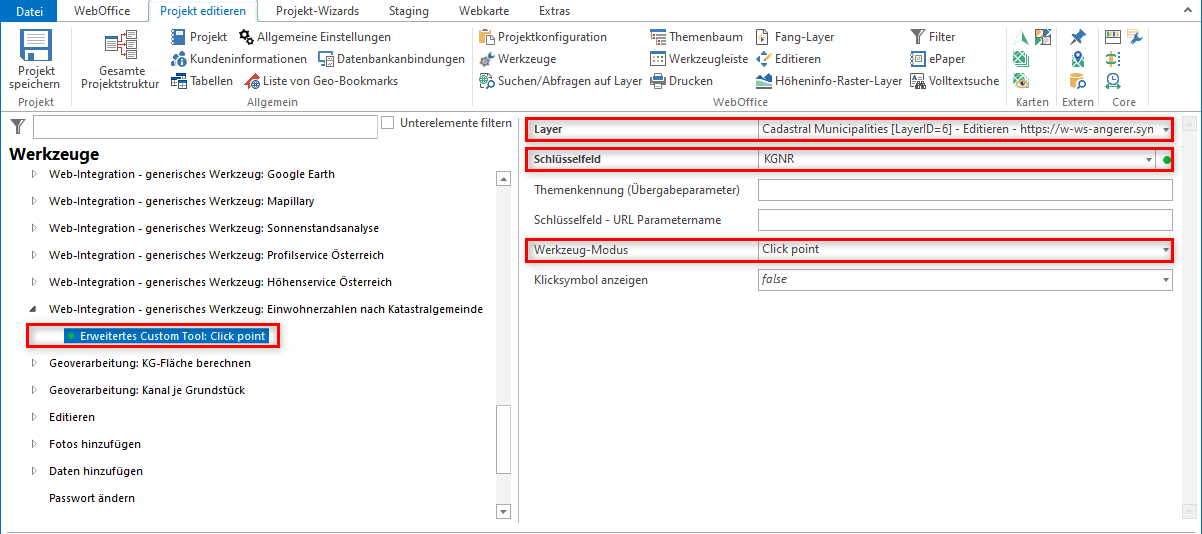

Im Anschluss ist als Unterknoten ein Erweitertes Custom Tool mit dem Werkzeug-Modus Click point zu konfigurieren.

Außerdem muss der Parameter Layer auf den in der Datei customPopup.htm konfigurierten Layer verweisen. Als Schlüsselfeld muss ein eindeutiges Feld des Layers angegeben werden.
