Durch das Konfigurieren dieser Funktion ist es möglich Seriendrucke zu erstellen. Dadurch lassen sich Ausdrucke erstellen, welche mehrere Seiten mit dem gleichen Maßstab beinhalten. Es gibt zwei verschiedene Typen von Seriendrucken:



•Plot grid: Erstellen eines Seriendrucks durch Festlegen eines allgemeinen Druckbereichs (Extent) in der Karte. Anzeige des Druckbereichs auf jeder Seite (plot grid). Selektieren/Deselektieren einzelner Seiten des Seriendrucks. Vordefinieren einer Druckseiten-Überschneidung oder direkt in der Druckform einstellen.

•Index plot: Erstellen eines Seriendrucks durch Selektion von mehreren Objekten (im Suchergebnis Fenster). Jedes der selektierten Objekte wird auf einer eigenen Seite als Teil des mehrseitigen Output Dokuments gedruckt. Um einen Index Druck generieren zu können, muss die Druckvorlage mit Sachdaten (auf Suchergebnissen) konfiguriert sein. Siehe Kapitel Druckvorlagen mit Suchergebnissen für Details.



Hinweis: Das einzige unterstützte Ausgabeformat für Seriendrucke ist pdf. Gedrehte Datenrahmen oder Ausdrucke werden aktuell nicht unterstützt.



Durch das Verwenden einer Druckvorlage für Seriendrucke ist es möglich, ein Seriendruck spezifisches Funktionsfeld hinzuzufügen, welches die Index Nummer der Druckseite beinhaltet. Die ID dieses Funktionsfeldes muss mit syn_index benannt werden.  Siehe WO plotten author_Benutzerhandbuch 10 R3 SP1.pdf für Details.

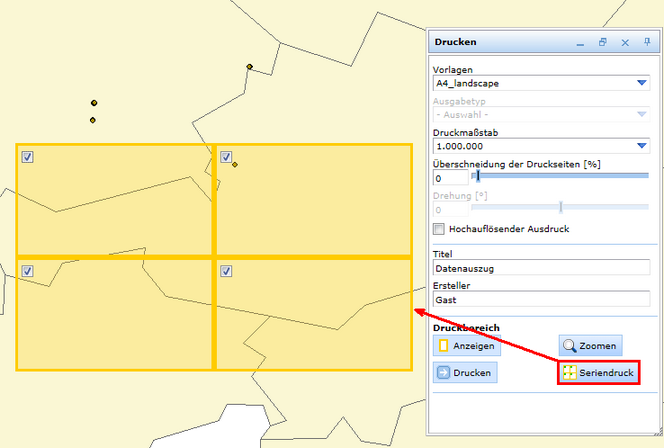

Um einen Plot grid - Seriendruck zu generieren, selektieren Sie "Seriendruck" (nur verfügbar, wenn die Seriendruck-Funktion aktiviert ist) im Druckdialog und positionieren Sie das Grid durch Klicken und Ziehen (mit gedruckter Maustaste) in der Karte.

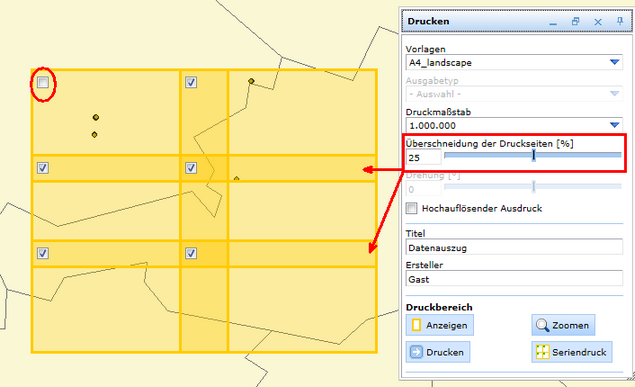

Durch selektieren/deselektieren einzelner Druckbereiche (Seiten) kann festgelegt werden, welche Seiten in den Seriendruck miteinbezogen werden. Mit der "Überschneidung der Druckseiten" Steuerung kann eine bestimmte Seite mit bis zu 50% Überschneidung definiert werden.

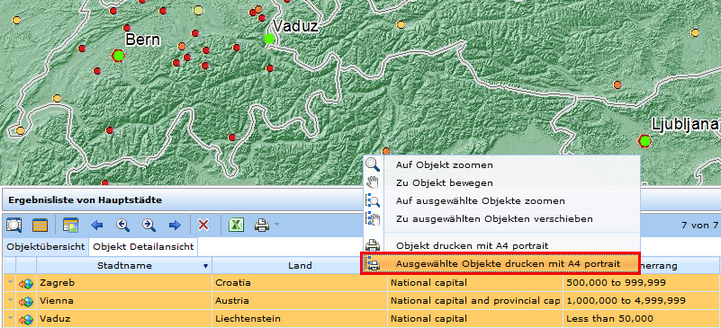

Um einen Index plot zu generieren, muss eine ausgeführte Suche vorhanden sein. Öffnen Sie das Kontextmenü des Suchergebnisses (wo die Druckvorlage als Druckvorlage mit Sachdaten konfiguriert ist) und selektieren Sie "Ausgewählte Objekte drucken mit <Name der Druckvorlage>".

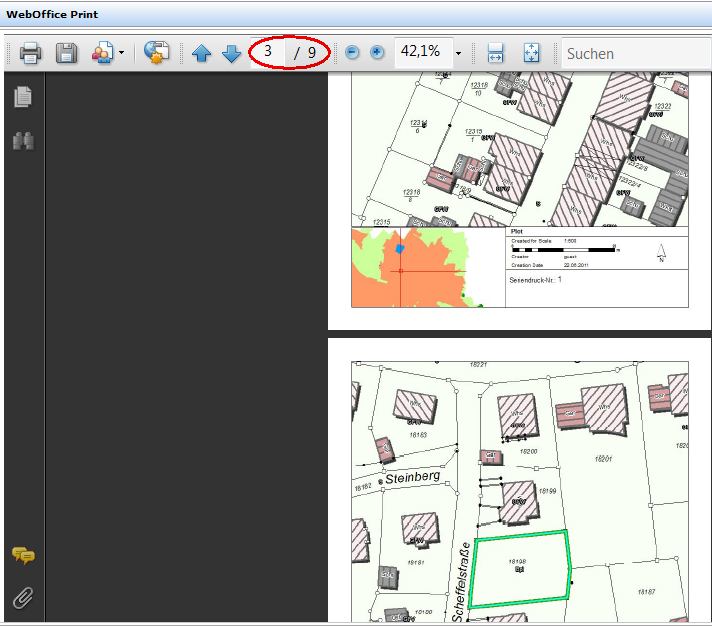

In beiden Fällen ist das Ergebnis mehrseitiges pdf Dokument.

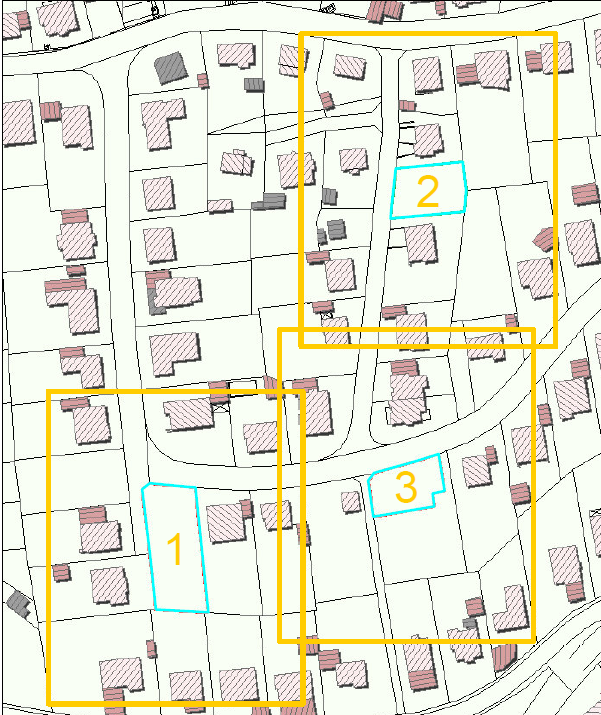

Optional kann man eine Übersichtsseite für den Seriendruck konfigurieren, welche die Druckbereiche der einzelnen Seiten anzeigt. Um dies zu konfigurieren, aktivieren Sie die Übersichtsseite (Übersichtsseite: 'Ja') und erzeugen eine Layout-Datei für die Übersicht. Für Details zur Layout-Erzeugung siehe WO plotten author_Benutzerhandbuch 10 R3 SP1.pdf. Der Name der Druckvorlage für die Übersichtsseite ist verknüpft mit dem Namen der Druckvorlage für die einzelnen Seiten und muss mit <Name der Druckvorlage>_overview.layout benannt werden. Wenn z. B. Ihre Druckvorlage A4_portrait heißt, muss die Übersichtsseite mit A4_portrait_overview.layout benannt werden. In der Druckvorlage '*_overview.layout' kann auch der Maßstab der Übersichtsseite mittels {scale_value_ov} eingesteuert werden.



Hinweis: Aktuell gibt es bekannte Problemfelder in Bezug zu Übersichtsseiten, welche berücksichtigt werden müssen. Für Details siehe Kapitel Known Issues.

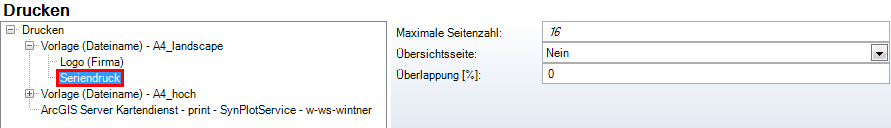

Seriendruck Eigenschaften - Kategorie WebOffice
