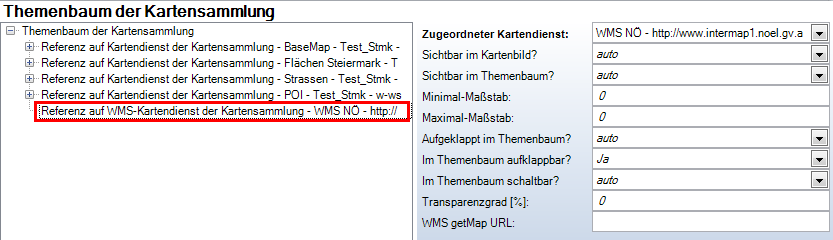

Referenz auf WMS-Kartendienst der Kartensammlung

Eigenschaft

Beschreibung

Zugeordneter Kartendienst

Eindeutige Referenz auf den zugeordneten Kartendienst

Sichtbar im Kartenbild?

Bestimmt die Sichtbarkeit des Kartendienstes.

Wird explizit keine Sichtbarkeit des Kartendienstes festgelegt ("auto"), so wird der Kartendienst bei Initialisierung sichtbar angezeigt und in weiterer Folge die Sichtbarkeit nicht verändert.

-'off': Kartendienst wird unsichtbar geschaltet.

-'on': Kartendienst wird sichtbar geschaltet.

Sichtbar im Themenbaum?

Bestimmt die Sichtbarkeit im Themenbaum (TOC).

Wird explizit keine Sichtbarkeit im Themenbaum festgelegt ("auto"), so wird das Element bei Initialisierung im Themenbaum sichtbar angezeigt und in weiterer Folge die Sichtbarkeit nicht verändert.

-'off': Element wird im Themenbaum ausgeblendet.

-'on': Element wird im Themenbaum angezeigt.

Minimal-Maßstab:

Minimal-Maßstab, bis zu dem die Karte angezeigt wird (einschließend). Zoomt der Anwender weiter hinaus so wird die Karte nicht mehr angefordert und steht auch im Themenbaum nicht mehr zur Verfügung.

Hinweis: Der Standardwert 0 bedeutet dass ausschließlich die im MXD-Dokument definierten Sichtbarkeitsgrenzen (von Layer-Gruppen bzw. Layer) berücksichtigt werden. Wird ein Konfigurationswert ungleich 0 festgelegt, so kann mit diesem Wert zusätzlich zu den im MXD definierten Sichtbarkeitsgrenzen eine weitere Einschränkung des Maßstabsbereichs, innerhalb dessen die Karten angezeigt wird, vorgenommen werden.

Soll z.B. für Maßstäbe < 1:100000 die Karte nicht mehr angezeigt werden, so ist 100000 zu konfigurieren.

Hinweis: Dieser Parameter beeinflusst nicht die von der

-Funktion berücksichtigten Maßstäbe sondern dient ausschließlich zur Reduktion des Kartenbildtransfers zwischen Client und Server.

Maximal-Maßstab:

Maximal-Maßstab, ab dem die Karte angezeigt wird (einschließend). Zoomt der Anwender weiter hinein so wird die Karte nicht mehr angefordert und steht auch im Themenbaum nicht mehr zur Verfügung.

Hinweis: Der Standardwert 0 bedeutet dass ausschließlich die im MXD-Dokument definierten Sichtbarkeitsgrenzen (von Layer-Gruppen bzw. Layer) berücksichtigt werden. Wird ein Konfigurationswert ungleich 0 festgelegt, so kann mit diesem Wert zusätzlich zu den im MXD definierten Sichtbarkeitsgrenzen eine weitere Einschränkung des Maßstabsbereichs, innerhalb dessen die Karten angezeigt wird, vorgenommen werden.

Soll z.B. für Maßstäbe > 1:100000 die Karte nicht mehr angezeigt werden, so ist 100000 zu konfigurieren.

Hinweis: Dieser Parameter beeinflusst nicht die von der MapTip-Funktion berücksichtigten Maßstäbe sondern dient ausschließlich zur Reduktion des Kartenbildtransfers zwischen Client und Server.

Aufgeklappt im Themenbaum?

Legt fest, ob der Kartendienst im Themenverzeichnis zu Beginn aufgeklappt ('on') oder zusammengeklappt ('off') dargestellt werden soll.

Der Wert 'auto' bewirkt bei der Verwendung in Kartenansichten, dass der Zustand (aufgeklappt/zusammengeklappt) nicht verändert wird.

Hinweis: Standardmäßig ('auto') werden beim Start eines WebOffice-Projektes die Kartendienste aufgeklappt.

Im Themenbaum aufklappbar?

Legt fest, ob der Kartendienst aufgeklappt werden kann oder nicht. Sinnvoll wenn nur die Anzeige des Kartendienstes gesamthaft geschaltet werden können soll, nicht aber  z.b. einzelne Layer des Dienstes.

Im Themenbaum schaltbar?

Legt fest, ob die Sichtbarkeit des Kartendienstes vom Benutzer verändert werden kann.

Transparenzgrad [%]:

Legt die Transparenz des Kartendienstes fest um die Karten der Kartensammlung zu überlagern. 0% bedeutet keine Transparenz, 100% bedeutet vollständige Transparenz.

Hinweis: Falls ein Wert ungleich 0% verwendet wird, kann dies wegen der notwendigen Bildbearbeitung zu Performance-Einbußen führen.

WMS getMap URL:

Ermöglicht die Definition einer bestimmten Layer-Schaltung für die Nutzung des WMS-Dienstes

Hinweis: Dazu müssen die Parameter REQUEST=GetMap und LAYERS=<layer_list> der URL angefügt werden. Nähere Informationen finden Sie unter http://webhelp.esri.com/arcims/9.3/general/mergedprojects/wms_connect/wms_connector/get_map.htm

Hinweis: Verwenden Sie als Layer in der URL den Namen ('Name'), der in der WMS XML-Datei definiert ist!

WMS Layer 'Name'

Hinweis: Über dieses Attribut können nur jene Layer definiert werden, die bei der Projektinitialisierung aktiviert werden sollen. Dynamisch hinzugefügte Layer verfügen nicht über dieses Attribut.
