Messen – Flächen-Bestimmung |

|
Messen – Flächen-Bestimmung |
|
Hinweis: Zur Zeit werden Messwerkzeuge in Projekten mit geographischen Koordinatensystemen nicht unterstützt (ausgenommen in Projekten mit Koordinatensystem 'Web Mercator (Auxiliary Sphere)'.

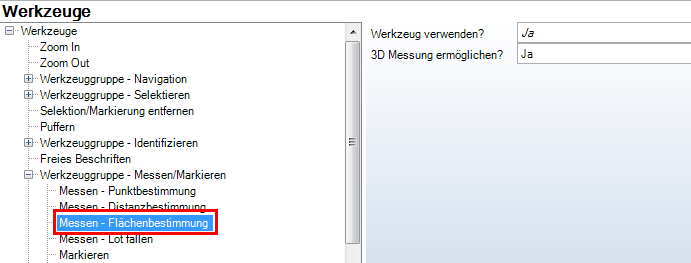

Werkzeug ‚Messen – Flächenbestimmung‘ - Kategorie ‚WebOffice 10 R3‛
Eigenschaft |
Beschreibung |
Werkzeug verwenden? |
Legt fest, ob das Werkzeug bzw. die Funktion im WebOffice Client verwendet werden soll oder nicht. |
3D Messung ermöglichen? |
Ermöglicht das 3D Messen auf Basis von Rasterdasten. Hinweis: Für die 3D Messung muss zumindest ein Elevation Layer (Höhenlayer) konfiguriert sein. Siehe Kapitel Höheninfo-Raster-Layer ff. für Details. |
Werkzeug Punktbestimmung - Kategorie WebOffice
Werkzeug ‚Fläche Messen’ im WebOffice html Client

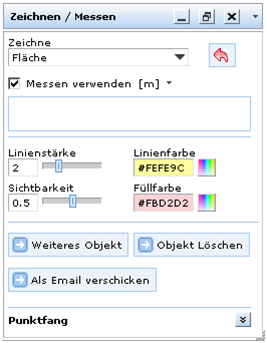

Formular des Werkzeugs ‚Fläche Messen’
Wenn Messen verwenden aktiviert ist, wird die gemessene Fläche in dem Feld unter der Checkbox angezeigt. Durch das Verwenden des Buttons neben der Koordinatenanzeige ist es möglich, diese Meßwerte in die Zwischenablage zu kopieren.
In Kapitel Fang-Layer erfahren Sie, wie man zum genauen Messen Fang-Layer konfiguriert.
In Kapitel Markieren erfahren Sie, wie man für Messwerkzeuge die Standardeigenschaften, Linien- und Flächendarstellungen sowie Farbgebungen spezifiziert.
In Kapitel Messen - Optionen des Kontextmenüs erfahren Sie u. a., wie bestimmte Stützpunkte eingefügt, versetzt oder verändert werden können bzw. wie Features verschoben werden können.
Verschieben eines Stützpunktes während dem Messen - WebOffice 10 R3 HTML Client
Spezifische Bemaßungselemente, egal von welchem Typ sie sind, werden in der Sektion der gegenwärtigen Objekte des Markierungswerkzeug-Dialogs aufgeführt und können dort gelöscht werden.
Das selektierte Objekt wir in der Karte mit einem leuchtenden grünen Punkt angezeigt, um dieses identifizieren zu können. Das Objekt kann durch Drücken des 'x' neben dem Button gelöscht werden.
Objektselektion im Zeichnen/Messen-Dialog
Um zum selektierten Element zu zoomen, drücken Sie auf das Lupensymbol.
Zoom auf das selektierte Element - WebOffice 10 R3 HTML client
Wenn 3D Messen aktiviert ist und Höheninfo-Raster-Layer konfiguriert sind, ist es möglich die 3D Messungen in einer Ergebnisliste anzuzeigen.

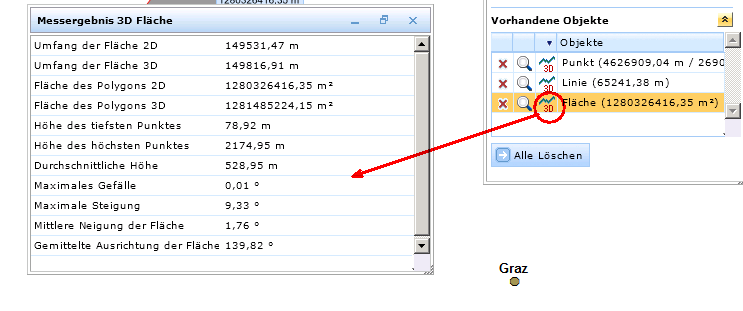

3D Messungen eines Flächenobjektes
