Hinweis: Zur Zeit werden Messwerkzeuge in Projekten mit geographischen Koordinatensystemen nicht unterstützt.
Dieses Werkzeug kann verwendet werden, um die Marschzahl bzw. den Kurswinkel zu bestimmen. Wenn der Anwender einen Startpunkt und einen Zielpunkt angibt, berechnet dieses Werkzeug den Kurswinkel und die Länge der Strecke vom Start- zum Zielpunkt. Die Kurswinkel für die vier Haupthimmelsrichtungen sind:
•0° (N)
•90° (O)
•180° (S)
•270° (W)

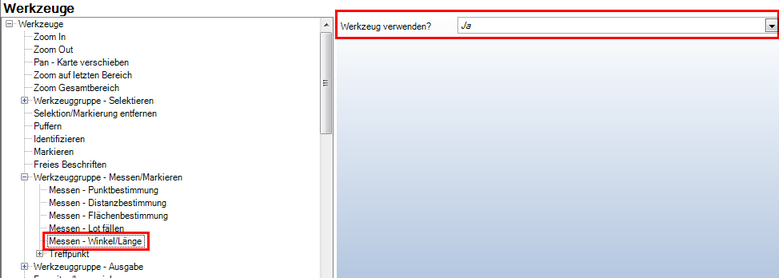

Werkzeug ‚Messen – Winkel/Länge‘ - Kategorie ‚WebOffice 10 R3‛
Eigenschaft |
Beschreibung |
Werkzeug verwenden? |
Legt fest, ob das Werkzeug bzw. die Funktion im WebOffice 10 R3 Client verwendet werden soll oder nicht |
Werkzeug ‚Messen – Winkel/Länge' - Kategorie ‚WebOffice 10 R3‛

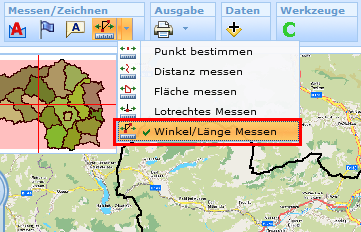

Werkzeug ‚Winkel/Länge Messen’ im WebOffice 10 R3 Client
Wenn der Anwender nun einen Start- und einen Zielpunkt in der Karte vorgibt, werden der Kurswinkel und die Distanz errechnet. Zusätzlich wird die Nordrichtung als Orientierungshilfe eingezeichnet.
Hinweis: Die Länge der Nordlinie entspricht 75 % der Distanz vom Start- zum Zielpunkt.

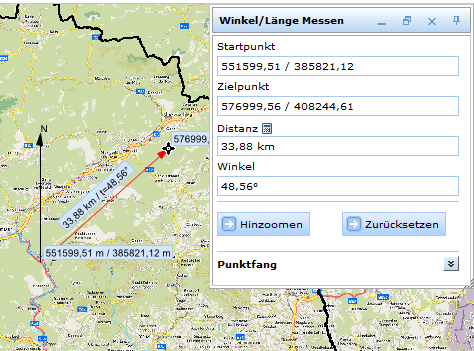

Formular des Werkzeuges 'Winkel/Länge Messen' und die grafische Umsetzung
