Drucken einer Übersichtskarte |

|
Drucken einer Übersichtskarte |
|
Hinweis: Falls Sie eine Übersichtskarte drucken wollen, muss in dem publizierten ArcMap-Dokument, auf dem der zum Drucken konfigurierte ArcGIS Server Kartendienst basiert, ein Datenrahmen namens ‚overview‘ vorhanden sein.
Bestimmen Sie den gewünschten Kartenausschnitt für die Übersichtskarte in den ArcMap Datenrahmen Eigenschaften des Datenrahmens ‚overview’.

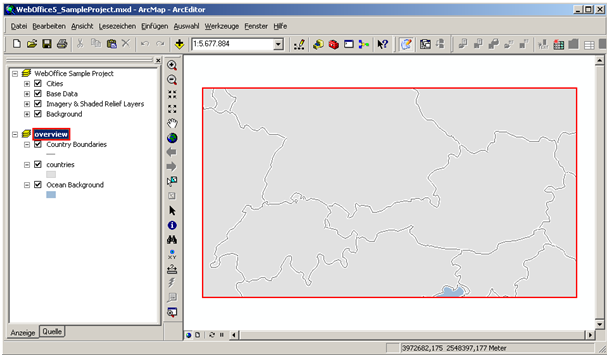

Datenrahmen ‚overview‘ mit dem für die Übersichtskarte in der Druckausgabe verwendeten Kartenausschnitt

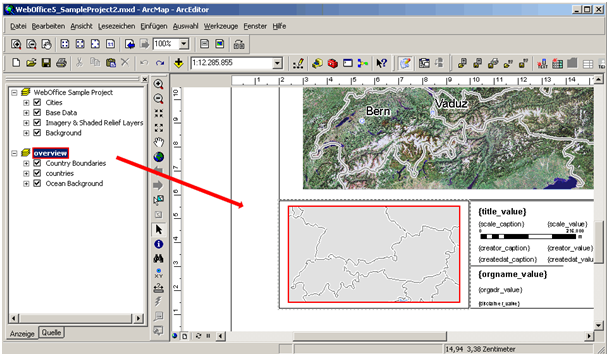

Datenrahmen ‚overview‘ in der ArcMap Layout-Ansicht – Datenrahmengröße kann angepasst werden

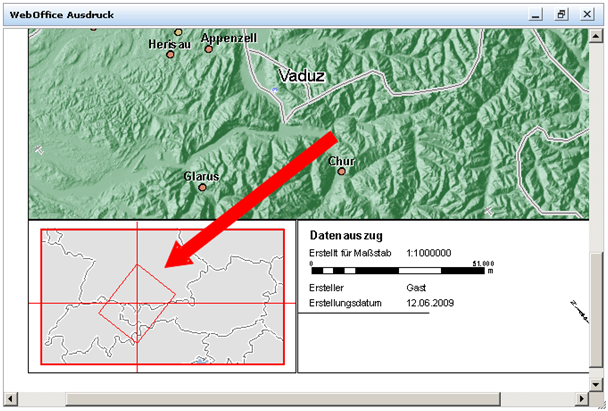

Overview in der WebOffice 10 R3 Druckausgabe – Anzeige des gedrehten Kartenausschnitts
Um eine Übersichtskarte zu drucken mit (empfohlenem) Dynamischem Drucken müssen beide Funktionen aktiviert werden (siehe auch Abbildung unten). Die Funktion 'Übersichtskarte Dynamisch Drucken' ohne die Funktion 'Dynamisches Drucken' zu erlauben führt zu einem leeren Ausdruck der Übersichtskarte.

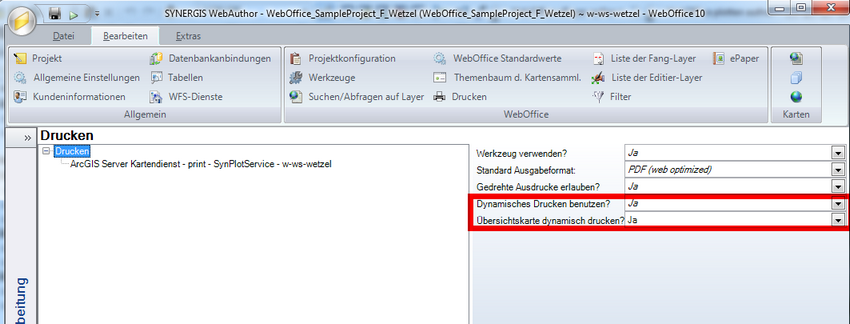

Dynamisches Drucken und dynamische Übersichtskarte Drucken Setup
