Mit den Konstruktionswerkzeugen unter der Editieraktion ‚Ändern‘ kann man sehr genau vorhandene Vertices eines Objektes versetzen oder neue erstellen.
Bewegen Sie den Mauszeiger über die Stützpunkte eines selektierten Objektes und öffnen Sie mit der rechten Maustaste das in der folgenden Abbildung gezeigte Kontextmenü:

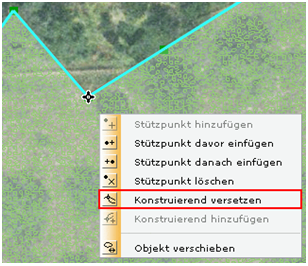

Kontextmenü eines Stützpunktes zum Verändern der Geometrie
Bewegen Sie den Mauszeiger über das Segment eines selektierten Objektes und öffnen Sie mit der rechten Maustaste das folgende Kontextmenü:

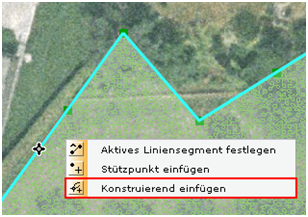

Kontextmenü des Segments eines Polygons zum Verändern der Geometrie
Bei Auswahl des Menüs Konstruierend versetzen bzw. Konstruierend einfügen stehen verschiedene Konstruktionswerkzeuge zur Verfügung, um Stützpunkte exakt zu verändern oder zu versetzen.
Eigenschaft |
Beschreibung |
Fluchtkonstruktion
|
Diese Funktion erlaubt von einer Basislinie ausgehend durch Angabe von Distanz und Normale einen Stützpunkt zu konstruieren.  Werkzeug – Fluchtkonstruktion
|

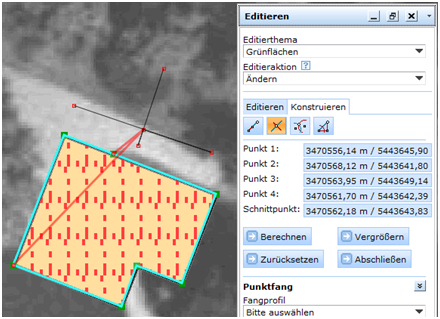

Schnittpunkt zweier Linien
|
Diese Funktion erlaubt die Festlegung von zwei Basislinien deren Schnittpunkt den zu konstruierenden Stützpunkt ergibt.  Werkzeug - Schnittpunkt zweier Linien
|

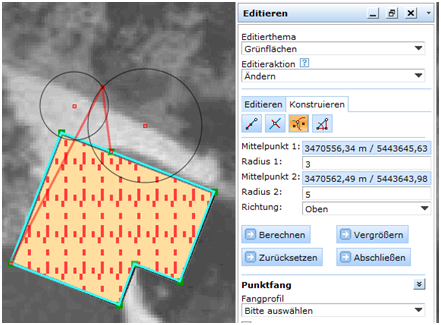

Bogenschlags-konstruktion
|
Diese Funktion erlaubt die Festlegung von zwei Kreisen deren Schnittpunkte die Grundlage für den zu konstruierenden Stützpunkt ergeben.  Werkzeug - Bogenschlagskonstruktion
|

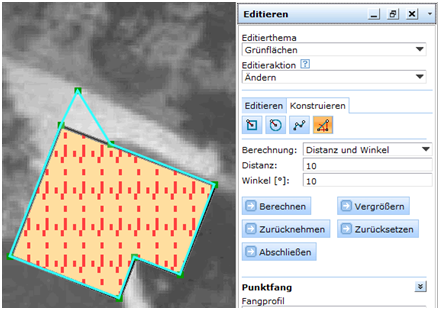

Konstruieren über Distanz und/oder Winkel
|
Diese Funktion erlaubt z.B. von einem Punkt ausgehend durch Angabe eines Rechts- und Hochwertes bzw. einer Distanz und eines Winkels einen neuen Punkt zu konstruieren.  Konstruktionswerkzeug über Distanz und/oder Winkel
|

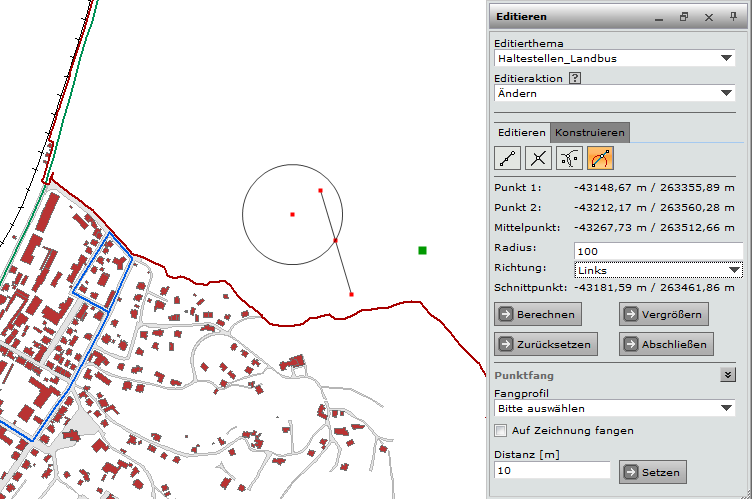

Schnittpunkt zwischen Linie und Kreis
|
Diese Funktion erlaubt die Festlegung eines neuen Punktes über den Schnittpunkt zwischen einer Grundlinie und einem Kreis. Nach der Angabe einer Grundlinie (über zwei Stützpunkte) und eines Kreises (Mittelpunkt und Radius) kann der Schnittpunkt zwischen Kreis und Linie berechnet werden.  Konstruktionswerkzeug über Schnittpunkt zwischne Linie und Kreis
|
Verfügbare Konstruktionswerkzeuge für das Versetzen/Einfügen von Stützpunkten
