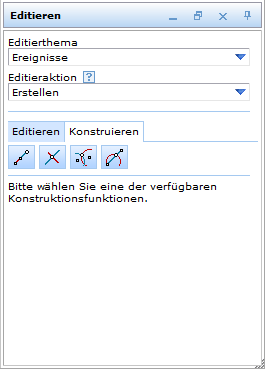

Konstruktions-Werkzeuge zum Erzeugen von Punktobjekten

Eigenschaft

Beschreibung

Fluchtkonstruktion

Diese Funktion erlaubt von einer Basislinie ausgehend durch Angabe von Distanz und Normale einen Stützpunkt zu konstruieren.

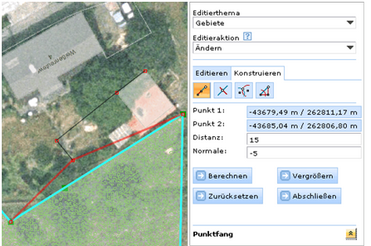

Werkzeug - Fluchtkonstruktion (Punkt erstellen)

Schnittpunkt zweier Linien

Diese Funktion erlaubt die Festlegung von zwei Basislinien deren Schnittpunkt den zu konstruierenden Stützpunkt ergibt.

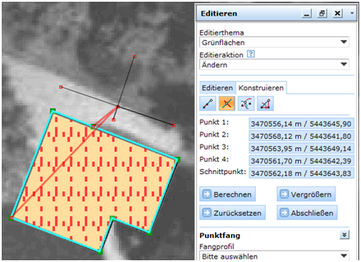

Werkzeug - Schnittpunkt zweier Linien (Punkt erstellen)

Bogenschlags-konstruktion

Diese Funktion erlaubt die Festlegung von zwei Kreisen deren Schnittpunkte die Grundlage für den zu konstruierenden Stützpunkt ergeben.

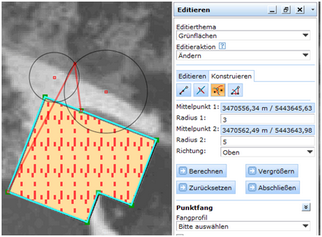

Werkzeug - Bogenschlagskonstruktion (Punkt erstellen)

Schnittpunkt zwischen Linie und Kreis

Diese Funktion erlaubt die Festlegung eines Schnittpunktes zwischen einer Linie und einem Kreis. Als erstes wird eine Grundlinie durch das Setzen zweier Stützpunkte erzeugt. Nachdem der Kreis (durch Angabe des Mittelpunktes und Radius) festgelegt wurde, kann der Schnittpunkt zwischen Kreis und Linie berechnet werden (Button 'Berechnen').

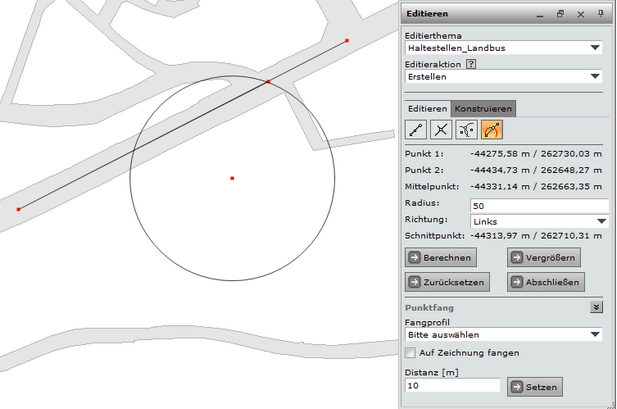

Werkzeug - Schnittpunkt zwischen Linie und Kreis (Punkt erstellen)

Hinweis: Da die Verschneidung einer Grundlinie mit einem Kreis zwei Schnittpunkte liefert, kann über die Funktion Richtung (links/rechts) einer der beiden Schnittpunkte ausgewählt werden.
