Das Werkzeug Fläche messen wird standardmäßig konfiguriert, um eine Mess-Funktionalität bereitzustellen. Optional kann eine 3D Messung ermöglicht werden, wenn Ihr Projekt über ein Höheninfo-Raster-Layer verfügt.

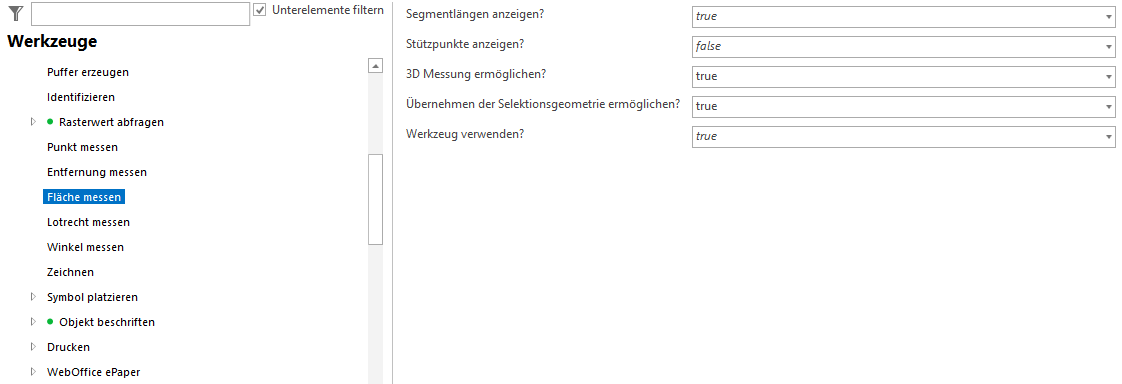

Konfiguration Messen - Flächenbestimmung

Konfiguration Messen - Flächenbestimmung





Eigenschaft

Beschreibung

Segmentlänge anzeigen

Legt fest, ob standardmäßig die Längen der einzelnen Segmente in der Grafik angezeigt werden sollen (true) oder nicht (false).

Stützpunkte anzeigen?

Legt fest, ob standardmäßig die Koordinaten der Stützpunkte in der Grafik angezeigt werden (true) oder nicht (false)

3D Messung ermöglichen?

Ermöglicht das 3D Messen auf Basis von Rasterdaten.

icon_comment

Für die 3D Messung muss zumindest ein Elevation Layer (Höhenlayer) konfiguriert sein. Siehe Kapitel Höheninfo-Raster-Layer ff. für Details.

Übernehmen der Selektions-geometrie ermöglichen?

Ermöglicht das Übernehmen der Selektionsgrafik als Eingabegeomtrie für die Messung.

Werkzeug verwenden?

Legt fest, ob das Werkzeug bzw. die Funktion im WebOffice Client verwendet werden soll oder nicht.

Eigenschaften Fläche messen



icon_cross-reference

•Siehe Kapitel Fang-Layer für Details zur Konfiguration von Fang-Layer in WebOffice author standalone.

•Siehe Kapitel Maßeinheiten für Details zur Konfiguration von Längen- und Flächeneinheiten in WebOffice author standalone.

•Siehe Kapitel Messen/Zeichnen und Fläche messen für den Werkzeug-Einsatz im WebOffice core Client.

•Siehe Kapitel 3D Messen falls die 3D-Messung als eigenständiges Custom Tool konfiguriert werden soll.
