Dieses Custom Tool erlaubt es dem Endanwender, die Funktionalität für das 3D Messen als eigenes Werkzeug in der Werkzeugleiste im WebOffice core Client anzuzeigen. Diese Funktion wurde so konzipiert, dass das standardmäßige WebOffice Messwerkzeug für Punkt messen, Distanz messen und Fläche messen mit 3D-Profilmessung nach Absetzen der Geometrie automatisch in einem Fenster gestartet wird.



Voraussetzungen:

•Konfiguriertes WebOffice 10.9 R3 Messwerkzeug des angegebenen Typs

•Konfigurierte 3D-Messmöglichkeit im Messwerkzeug des gegebenen Typs

Konfiguration:

Konfigurieren Sie dazu das Custom Tool ToolMeasure3D.jsp aus dem Verzeichnis C:\Tomcat\webapps\<WebOffice application>\pub\custom_tools\measure3D wie folgt:

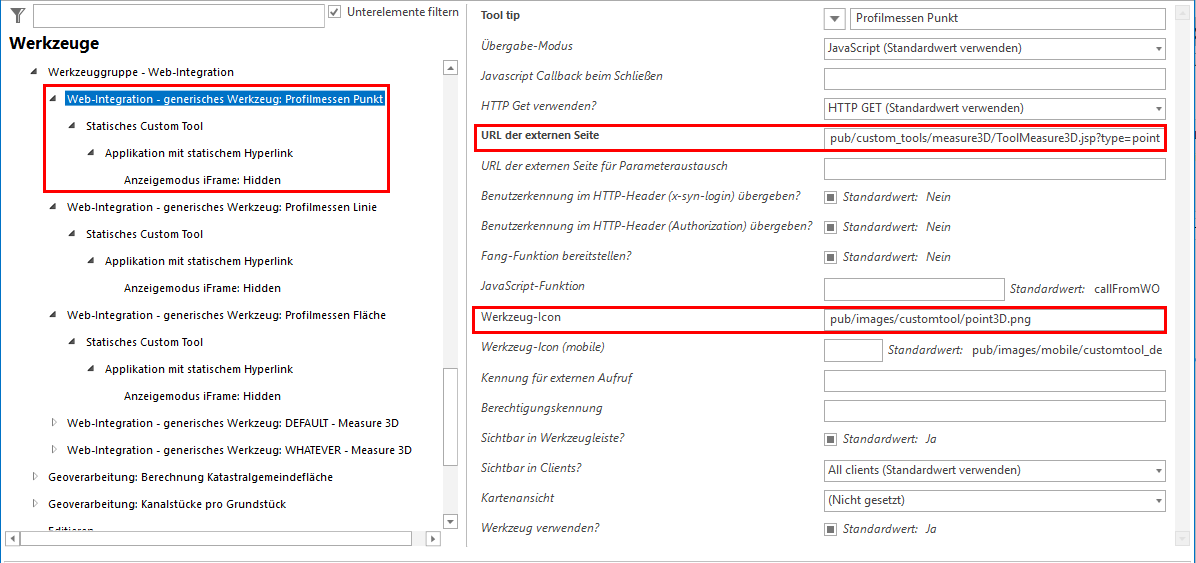

(1) Web-Integration - generisches Werkzeug

Konfigurieren Sie ein generisches Werkzeug aus der Gruppe Web-Integration mit den folgenden Parametern:

•URL der externen Seite: pub/custom_tools/measure3D/ToolMeasure3D.jsp?type=point (alternativ: line/polygon/empty)

•JavaScript-Funktion: callFromWO

•Werkzeug-Icon: pub/images/customtool/point3D.png (alternativ: distance3D.png/area3D.png)





(2) Statisches Custom Tool

Konfigurieren Sie für das generische Werkzeug ein Statisches Custom Tool.

Belassen Sie dabei alle weiteren standardmäßigen Einstellungen im Unterknoten Anwendung mit statischem Hyperlink.



(3) Anzeigemodus iFrame

Konfigurieren Sie für Anzeigemodus iFrame den Fenstertyp Hidden.



Anwendung im WebOffice core Client:

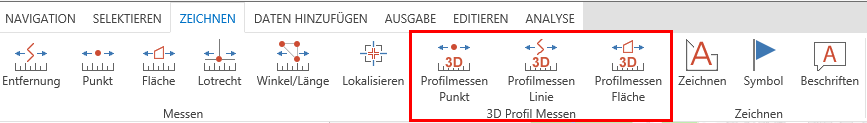

Die Custom Tools je nach Geometrietyp können zur Multifunktionsleiste im WebOffice core Client hinzugefügt werden. Nach Starten des Werkzeugs und Absetzen der gewünschten Geometrie öffnet automatisch das Dialogfenster mit den Messergebnisdaten des 3D Profilobjekts.
