Indexdruck ermöglichen?

<< Klicken, um Inhaltsverzeichnis anzuzeigen >> Navigation: WebOffice author standalone > Registerkarten > Projekt editieren > Werkzeuggruppe "WebOffice" > Drucken (Legacy) > Vorlage (Dateiname):

Durch das Konfigurieren der Funktion Indexdruck ermöglichen? ist es möglich auf Grundlage einer am Client digitalisierten Linie einen Indexdruck zu erzeugen. So kann eine Druckserie entlang eines linienhaften Objekts wie z.B. einer Gewässerlinie erfolgen.

•Die Voransicht am Client für den Druckbereich entspricht nicht dem tatsächlichen Druckbereich.

•Die Einzelblätter des Indexplots haben keinen Nordpfeil. Ist ein Nordpfeil am Ausdruck gewünscht, ist am Layout der Esri Nordpfeil zu verwenden! Das Verwenden dieser Druckvorlagen ist dann nicht in Kombination mit gedrehten Datenrahmen (Rotations-Tool an der Navigationsrose) zu verwenden.

•Bei Verwendung externer Dienste besteht die Möglichkeit, dass am letzten Blatt des Ausdrucks Kacheln in den Teilen fehlen, die über die virtuelle Indexplot-Linie hinaus gehen.

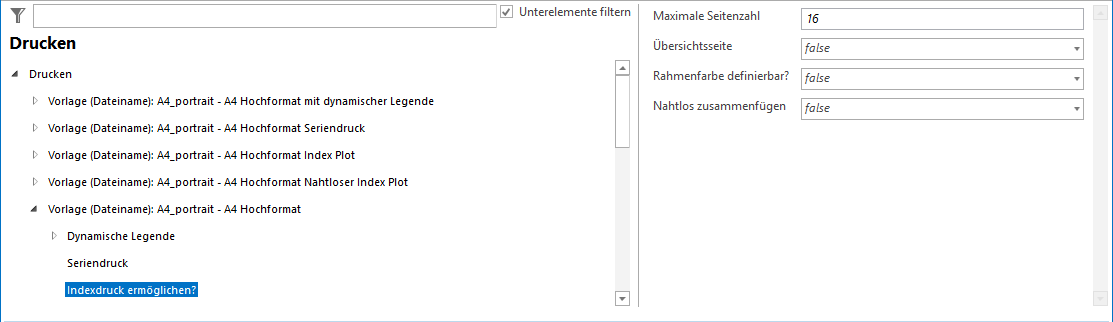

Indexdruck Konfiguration

Eigenschaft

Beschreibung

Maximale Seitenanzahl

Maximale zulässige Seitenzahl

Übersichtsseite

Legt die Einbeziehung einer Übersichtsseite des Indexdrucks fest.

Um eine Übersichtsseite für den Indexdruck zu erhalten, achten Sie darauf, dass eine Kopie der entsprechenden Druckvorlage im WebOfficeTemplates Verzeichnis mit der Nomenklatur <WebOffice Druckvorlage>_overview.layout vorhanden ist.

Beispiel:

WebOffice plotten Druckvorlage Name: A4_portrait.layout

Erforderliche Druckvorlage für die Übersichtsseite: A4_portrait_overview.layout

Rahmenfarbe definierbar?

Konfiguration der Rahmen- und Textfarbe auf der Übersichtsseite bei einem Seriendruck möglich (Ja) oder nicht (Nein). Wenn diese Funktion aktiviert ist, wird ein Colorpicker zur Farbauswahl in der Werkzeugleiste zur Verfügung gestellt.

Überlappung [%]

Überlappung (in Prozent) einer bestimmten Druckseite, bei Verwendung eines Druckbereichsrasters (wird nicht angewendet, wenn eine Objektauswahl in einem Seriendruck ausgegeben wird).

Sinnvolle Werte liegen zwischen 0 (0% Überlappung) und 50 (50% Überlappung)

Dieser Parameter kann auch in der Druckform im WebOffice core Client vom Anwender verändert werden.

Indexdruck ermöglichen? Eigenschaften

•Siehe Kapitel Drucken (Legacy) für Details zur Werkzeug Konfiguration im WebOffice author standalone.

•Siehe Kapitel Vorlage (Dateiname) für Details über die Konfiguration von Druckvorlagen.

•Siehe Kapitel Drucken mit Indexdruck für das Werkzeug Vorkommen im WebOffice core Client.

•Siehe Kapitel Indexdruck anhand von Featuregeometrie für Details einen Indexdruck auch entlang einer bestimmten Featuregeometrie (Linie) zu erstellen.
