Legende
Konfigurieren einer Legende um eine dynamische Legende in der Druckausgabe anzuzeigen. Die erstellte dynamische Legende kann eine oder mehrere Seiten umfassen.
Diese dynamische Legende wird durch die VertiGIS Studio Printing Engine erstellt. Für die Druckvorlage (.pagx) muss eine zusätzliche Vorlage mit dem Namen "[layoutname]_legend.pagx" (z.b. "A4_Portrait_legend.pagx") im Layoutverzeichnis VertiGIS_PrintLayouts vorhanden sein. Diese zusätzliche Druckvorlage Legend muss das Layout-Element "Esri Legend" enthalten.

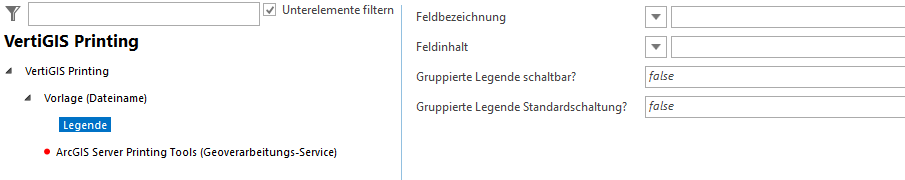

Konfiguration Legende
Eigenschaft |
Beschreibung |
|---|---|
Feldbezeichnung |
Bezeichnung in der Druckvorlage. Falls keine sprachspezifischen Bezeichnungen angegeben werden, kommen Standardübersetzungen zum Einsatz. |
Feldinhalt |
Inhalt in der Druckvorlage |
Gruppierte Legende schaltbar? |
Legt fest, ob der Benutzer die Möglichkeit haben soll selbst zu bestimmen, ob eine Legende in kompakter Form ('Nein' / Standard) oder bei Gruppenlayern thematisch gruppiert ('Ja') ausgedruckt werden soll. Diese Option wird nur empfohlen, wenn die vorliegende Vorlage das Ausgeben einer Legende unterstützt. |
Gruppierte Legende Standardschaltung? |
Legt fest, ob eine Legende standardmäßig bei Gruppenlayern thematisch gruppiert ('Ja') oder in kompakter Form ('Nein' / Standard) ausgedruckt werden soll. Dieser Wert kommt nur zum tragen, wenn die vorliegende Vorlage das Ausgeben einer Legende unterstützt und auch in der Konfiguration aktiviert wurde ('Legende schaltbar?' und 'Legende Standardschaltung?'). Falls 'Gruppierte Legende schaltbar?' aktiviert ist, kann diese Einstellung im Gui durch den Benutzer übersteuert werden. |
Eigenschaften Legende
