Um Kartenpakete (MPK) und Kachelpakete (TPK) vorab für WebOffice mobile+ bereitzustellen sind folgende Schritte zu beachten
•Erstellung des MPKs/TPKs
•Ablage des MPKs/TPKs in das Kartenverzeichnis
•Referenzierung des MPKs/TPKs in der AppSettings-Datei
Erstellung des MPKs/TPKs
Für die Erstellung von MPKs und TPKs stehen in ArcGIS for Desktop die folgenden Geoverarbeitungswerkzeuge zur Verfügung:
•Karte packen
•Kartenkachelpaket erstellen
Beide Funktionen können ebenfalls mittels Pythonskripten automatisiert aufgerufen werden. Verwenden Sie in diesem Fall die arcpy-Funktionen:
•arcpy.PackageMap_management (in_map, output_file, {convert_data}, {convert_arcsde_data}, {extent}, {apply_extent_to_arcsde}, {arcgisruntime}, {reference_all_data}, {version}, {additional_files}, {summary}, {tags})
•arcpy.CreateMapTilePackage_management (in_map, service_type, output_file, format_type, level_of_detail, {service_file}, {summary}, {tags})
Hinweis |
Nähere Informationen zu beiden Funktionen finden Sie auch in den ArcGIS Ressourcen: http://desktop.arcgis.com/de/arcmap/10.3/tools/data-management-toolbox/package-map.htm http://desktop.arcgis.com/de/arcmap/10.3/tools/data-management-toolbox/create-map-tile-package.htm |
Ablage des MPKs/TPKs in das Kartenverzeichnis

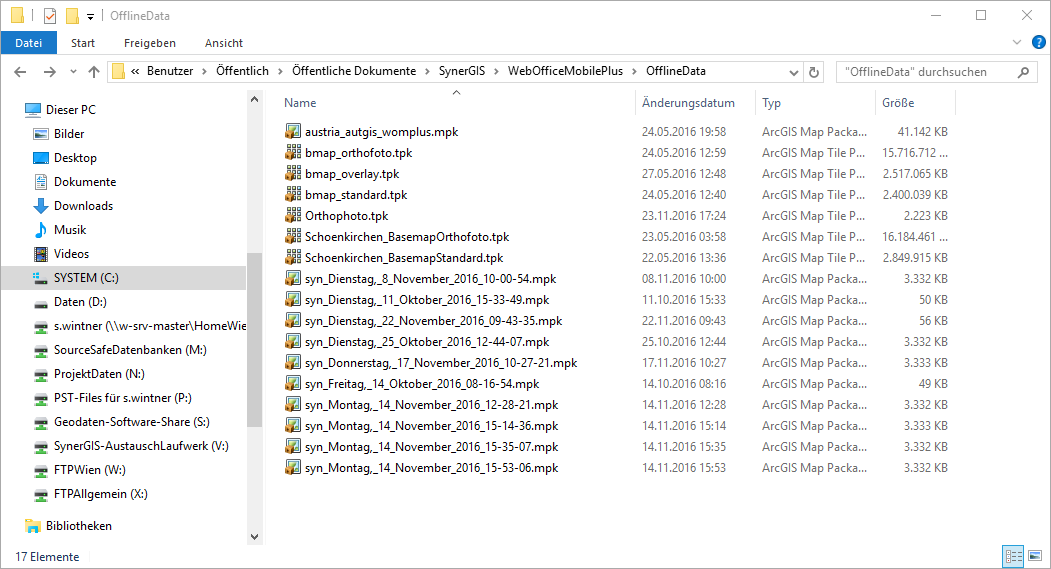

Legen Sie die vorbereiteten MPKs/TPKs in das Kartenverzeichnis unter %public%\Documents\SynerGIS\WebOfficeMobilePlus\OfflineData ab.
Referenzierung des MPKs/TPKs in der AppSettings-Datei
Nun muss das entsprechende MPK oder TPK in der AppSettings-Datei für das entsprechende Service referenziert werden.
Hinweis |
Da sich die AppSettings-Datei im Benutzerverzeichnis befindet, muss dieser Schritt in jedem Benutzerprofil durchgeführt werden. In so einem Fall empfiehlt sich die Vorbereitung einer AppSettings-Datei, die in einem weiteren Schritt in alle benötigten Benutzerprofile kopiert wird. |
Fügen Sie die untenstehende Vorlage in den Tag <OfflineDataCatalog></OfflineDataCatalog> ein.
<OfflineDataCatalogInfo>
<ExtentFileInfo>
<ExtentFileInfo>
<FileName>TilePackage.tpk</FileName>
</ExtentFileInfo>
</ExtentFileInfo>
<ServiceName>http://w-ws-wintner:6080/arcgis/rest/services/MyTiledService/MapServer</ServiceName>
</OfflineDataCatalogInfo>
In den Tag <FileName></FileName> schreiben Sie den Namen des MPKs/TPKs inklusive Dateiendung, der Tag <ServiceName></ServiceName> muss die REST-URL des zugewiesenen Services enthalten.
Hinweis |
Beachten Sie, dass MPKs nur mit einem dynamischen und TPKs nur mit einem gecachten Karten-Service referenziert werden können. Falls Sie ein MPK/TPK für mehrere Services referenzieren wollen, so erstellen Sie pro Service den gesamten <OfflineDataCatalogInfo> Tag. |
Durch diesen Schritt wird in jedem WebOffice mobile+ Projekt, das jenes Service enthält, das referenzierte MPK/TPK im Offline Daten zuweisen Dialog zur Verfügung stehen.
