Esri Druck
Das Werkzeug Esri Druck ermöglicht es dem Anwender hochqualitative Druckdokumente auf Basis eines Geoverarbeitungs-Services in verschiedenen Dateiformaten, Vorlagegrößen und -auflösungen zu erstellen. Als Geoverarbeitungs-Service kann beispielsweise das bei der ArcGIS Server Installation standardmäßig bereitgestellte PrintingTools verwendet werden, oder das Geoverarbeitungs-Service von VertiGIS Printing.
|
Mehr Details zur Verwendung von Werkzeug Esri Druck mit dem Geoverarbeitungs-Service von VertiGIS Printing siehe Konfiguration als Werkzeug in WebOffice. Informationen zur Installation von VertiGIS Printing siehe Kapitel Installation mit Setup. |
Wenn Sie das standardmäßig bereitgestellte ArcGIS Server PrintingTools verwenden wollen, vergeben Sie in der Konfiguration für das Attribut Kennung des Geoverarbeitungs-Tasks den Wert Export Web Map Task.
Wenn Sie jedoch die VertiGIS Printing Tools verwenden wollen, vergeben Sie in der Konfiguration jene GP-Tasks, welche im Kapitel Konfiguration als Werkzeug in WebOffice beschrieben werden.

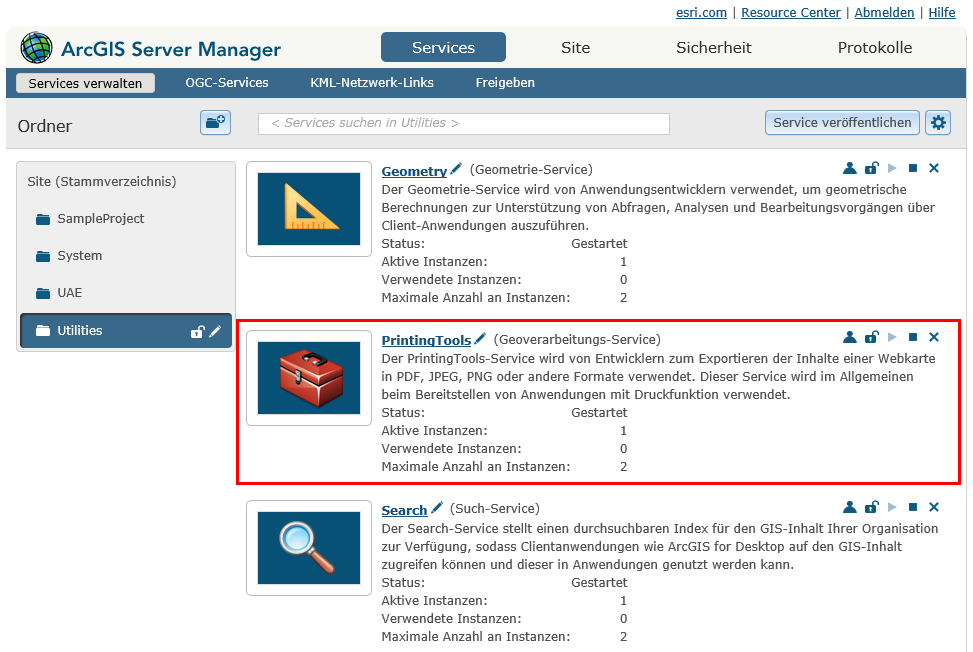

ArcGIS Server Standard PrintingTool
Das ArcGIS Server PrintingTool beinhaltet standardmäßig folgende Vorlagen:
•A3 (Hoch-/Querformat)
•A4 (Hoch-/Querformat)
•Letter ANSI A (Hoch-/Querformat)
•Tabloid ANSI B (Hoch-/Querformat)
•nur Karte
|
Die Vorlagen für den Esri-Druck werden aus dem ArcGIS Server Installationsverzeichnis ausgelesen (z.B. C:\Program Files\ArcGIS\Server\framework\runtime\ArcGIS\Resources\ArcToolBox\Templates\ExportWebMapTemplates). Es wird seitens Esri nicht empfohlen, diese Templates zu ändern oder um zusätzliche Templates zu erweitern. Verwenden Sie zur Verwendung individueller Drucktemplates stattdessen die VertiGIS Printing Tools. |
Weiters unterstützt das ArcGIS Server PrintingTool folgende Ausgabetypen:
•PNG32
•PNG8
•JPG
•GIF
•EPS
•SVG
•SVGZ
|
Die Ausgabetypen für dieses PrintingTool können unter Dateiausgabeformate konfiguriert werden. |

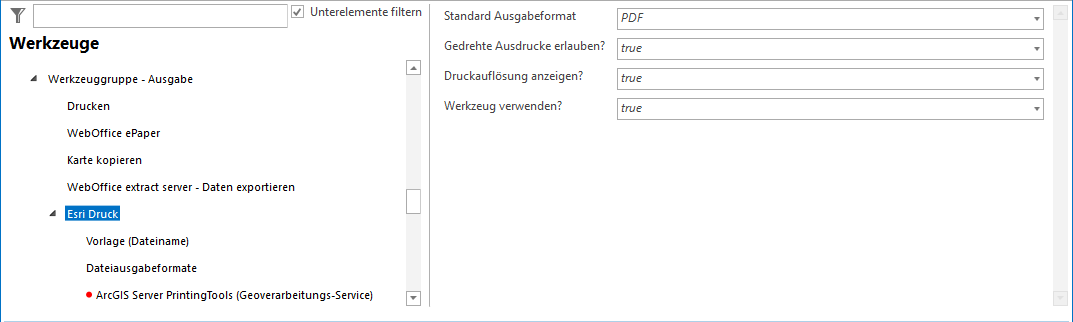

Konfiguration Esri Druck
Eigenschaft |
Beschreibung |
|---|---|
Werkzeug verwenden? |
Legt fest, ob das Werkzeug in den WebOffice 10.9 SP2 Clients verwendet werden soll oder nicht. |
Standard Ausgabeformat |
Legt fest in welchem Ausgabeformat die Druckseite standardmäßig ausgegeben wird. |
Legt fest, ob der Benutzer den Druckbereich im Druckformular drehen darf. |
Eigenschaften Esri Druck
|
•Der Esri Druck bietet nicht so viele Funktionalitäten wie der WebOffice Druck auf Basis der Server Object Extensions (SOE) an. Details zur Konfiguration in WebOffice author standalone siehe Kapitel Drucken. •In bestimmten Szenarien kann ein abgesicherter WMS-Dienst innerhalb einer Gruppe nicht ausgedruckt werden. In diesem Fall verwenden Sie bitte den WebOffice 10.9 SP2 Standard-Druck. •Das Szenario, dass sowohl der Esri Druck als auch der WebOffice 10.9 SP2 Standard-Druck konfiguriert sind, ist zwar mit WebOffice 10.9 SP2 möglich, ist jedoch kein offiziell unterstütztes Szenario. |
