ArcGIS Webszenen
Dieses Custom Tool erlaubt es dem Endanwender ArcGIS Webszenen mit 3D-Daten für Visualisierungs- und Analysezwecke in WebOffice 10.9 SP2 anzuzeigen.
|
Mehr Informationen zu diesem Thema finden Sie in der ArcGIS Onlinehilfe im Abschnitt Webszenen. |
Sehen Sie sich zu diesem Thema auch folgendes Video-Tutorial an:
WebOffice: Integration von 3D ArcGIS Webszenen
Konfigurieren Sie dazu das Custom Tool ArcGIS_WebScene.htm aus dem Verzeichnis C:\Tomcat\webapps\<WebOffice application>\pub\custom_tools wie folgt:
(1) Web-Integration - generisches Werkzeug
Konfigurieren Sie ein generisches Werkzeug aus der Gruppe Web-Integration mit den folgenden Parametern:
•URL der externen Seite: pub/custom_pages/forward_splitscreen.jsp?to=pub/custom_tools/ArcGIS_WebScene.htm
•JavaScript-Funktion: callFromWO
•Werkzeug-Icon: pub/images/esri_WebScene.png
|
In WebOffice Versionen vor 10.9 lautete der URL pub/custom_pages/forward_splitscreen.jsp?to=../pub/custom_tools/ArcGIS_WebScene.htm. Durch Umstrukturierungen im Backend wurde dies jedoch mit WebOffice 10.9 geändert und muss bei Upgrades von früheren Versionen in der WebOffice Konfiguration angepasst werden. |

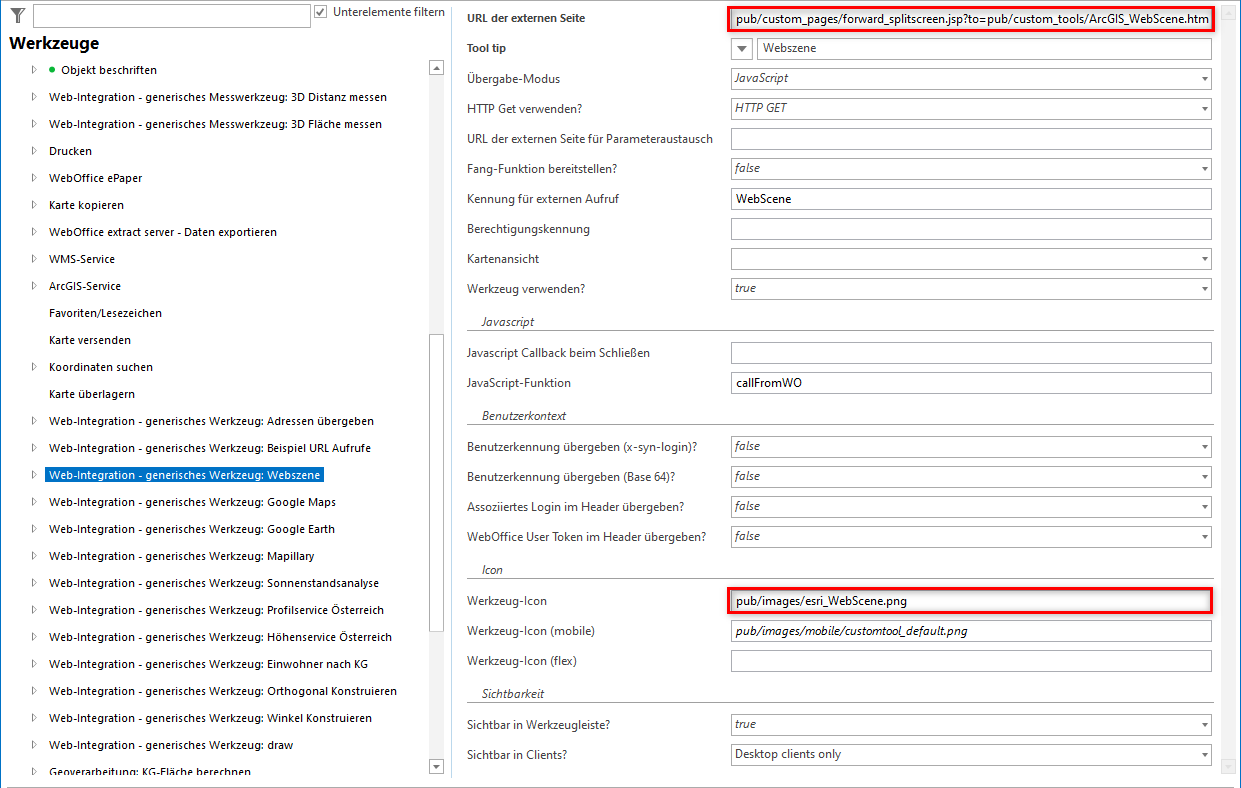

Konfiguration eines generischen Werkzeuges für Webszene
(2) Einfaches CustomTool
Konfigurieren Sie für das generische Werkzeug ein Einfaches Custom Tool.

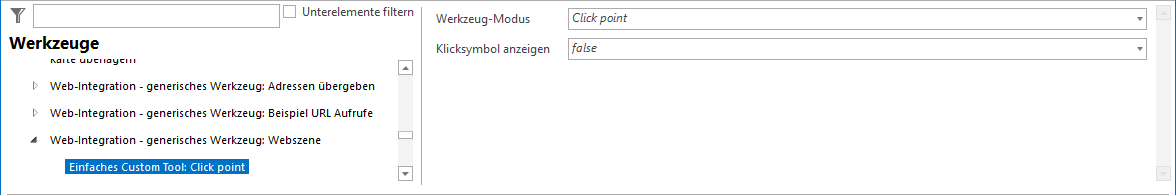

Konfiguration eines Einfachen Custom Tool für Webszene
(3) ArcGIS_WebScene.htm - Datei
Für das Hinzufügen von eigenen WebSzenen ist eine Konfiguration in der Datei ArcGIS_WebScene.htm notwendig, welche unter folgendem Pfad gefunden werden kann:
<Tomcat Verzeichnis>/webapps/<WebOffice-Anwendung>/pub/custom_tools/ArcGIS_WebScene.htm
Hier müssen ein Name, ein Portal und die ID des Portal-Items angegeben werden.

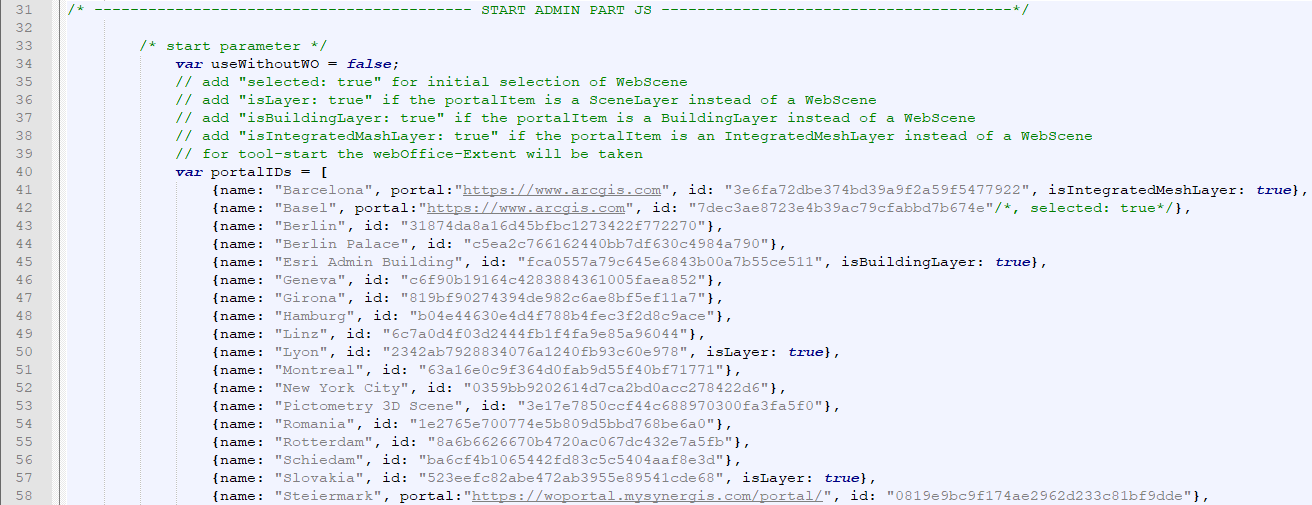

ArcGIS_WebScene.htm Datei - Hinzufügen von eigenen WebScenes
Ebenso kann in dieser Datei festgelegt werden, welche Werkzeuge zur Verfügung stehen sollen und ob diese beim Aufruf des Werkzeuges aktiviert sein sollen, oder nicht.

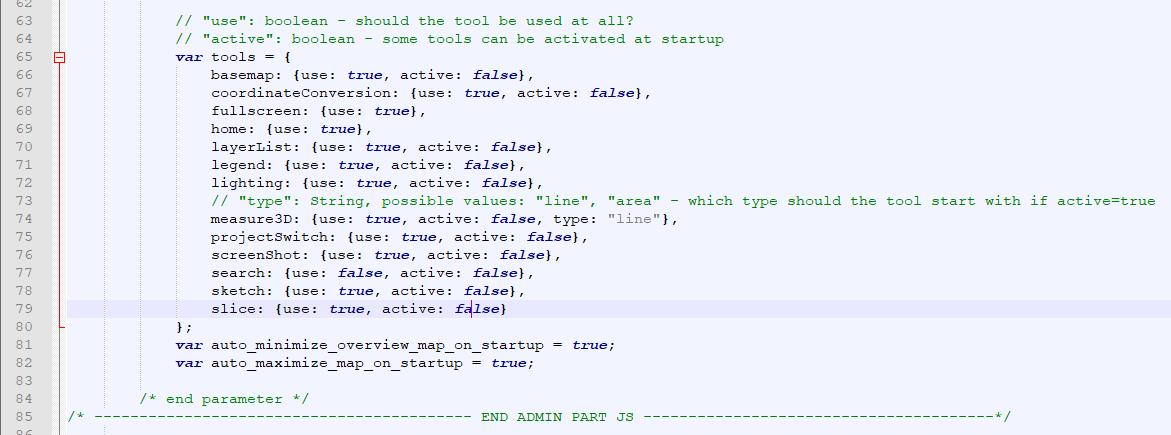

ArcGIS_WebScene.htm Datei - Verfügbarkeit und initialer Status der Werkzeuge
|
•Da WebGL, welches für die Darstellung von Webszenen notwendig ist, in Internet Explorer 11 nicht unterstützt wird, kann es zu Darstellungsproblemen in IE11 kommen. Mehr Informationen zu den Browseranforderungen finden Sie im Kapitel Clientseitige Voraussetzungen. •Bitte beachten Sie, dass das WebOffice Custom-Tool lediglich nicht gesicherte Webszenen unterstützt. |
|
•Nähere Details zur Konfiguration eines generischen Werkzeuges finden Sie im Kapitel Web-Integration - generisches Werkzeug. •Mehr Informationen zur Verwendung im WebOffice core Client finden Sie im Kapitel Webszene. |
