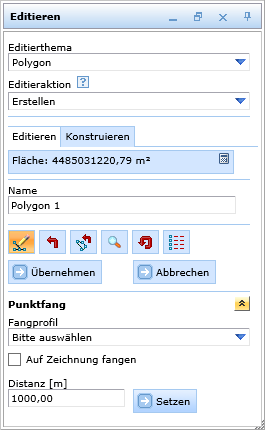

Editieren

Icon

Menüpunkt

Beschreibung

Geometrie Editieren

Aktivieren oder Deaktivieren von "Geometrie Editieren".

Hinweis: Dieser Button ist nur verfügbar wenn Geometrie Editieren schaltbar konfiguriert wurde.

Schritt rückgängig machen

Letzte Geometrieänderung zurücknehmen.

Stützpunktreihenfolge umkehren

Kehrt die Richtung der Stützpunkte (Vertizes) um.

Hinweis: Dieser Button ist beim Editieren von Punkte nicht verfügbar

Auf Objekt zoomen

Zoomt auf das selektierte Editierobjekt.

Editierobjekt zurücksetzen

Auf Ausgangswerte und -geometrie zurücksetzen.

Stützpunktgeometrie

Beim Erstellen oder Editieren eines Objektes hat man die Möglichkeit, die einzelnen Stützpunkte des erstellten oder editierten Objektes in der geöffneten Tabelle anzeigen, zu editieren, zu importieren oder zu exportieren. Das aktuell bearbeitete Vertex ist orange markiert. Durch die Verwendung des Exportieren-Buttons ist es möglich, die Koordinaten der Punkte in ein bestimmtes Format zu exportieren. Es ist außerdem möglich, eine CSV-Datei, die X/Y Koordinaten enthält, hochzuladen. Mit Hilfe dieser kann die Geometrie beim Erstellen oder Editieren eines Feature importiert werden.

Vertex Geometrie

Hinweis: Das Format bzw. die Dateiendung kann in C:\Tomcat\webapps\<WebOffice application>\client_workspace\JSXAPPS\weboffice\editgeometry_export.jsp konfiguriert werden.

Der folgende Code kann für Ihren gewünschten Zweck angepasst werden:

//---------- begin // can get changed by admin -------------- //
String fileName = "WebOffice_geometryexport.csv";
boolean bShowHeader = true;
boolean bShowFieldId = true;
boolean bNormalizeCommaSeparator = false;
String fieldId_prefix = "";
String separator = ";";
//---------- end // can get changed by admin -------------- //

Note: Beachten Sie folgendes beim Upload von CSV-Dateien zum Geometrie-Import:

•Die CSV-Datei muss die Spalten COORD_X und COORD_Y mit der Koordinateninformation enthalten.

•Für Punktobjekte wird bei mehreren vorhandenen nur das erste Koordinatenpaar herangezogen. Linien- und Polygonobjekte benötigen dagegen ein Minimum von 2 bzw. 3 Koordinatenpaaren.

Editieren übernehmen

Durch Klicken auf diesen Button werden alle Änderungen hinsichtlich Geometrie und Attribute übernommen.

Editieren abbrechen

Bricht die Bearbeitung des aktuell gewählten Objektes ab. Es kann unmittelbar danach ein anderes Objekt für die Bearbeitung ausgewählt werden.

Weiter

Ermöglicht die Erstellung eines weiteren Objektes desselben Themas.

Weiter bearbeiten

Nach der Erstellung eines Objektes erscheint der Button Weiter bearbeiten, mithilfe dessen die Editieraktion Editieren zum direkten Editieren des erstellten Objektes aufgerufen werden kann. Dieser Button ist verfügbar, sofern (1) die Option Weiterbearbeiten ermöglichen im WebOffice author aktiviert ist und (2) der angemeldete User die Berechtigungen hat, Objekte zu ändern.
