Werkzeug Lokale Geodaten hinzufügen im WebOffice html Client
Das Daten hinzufügen ermöglicht dem Benutzer folgende Daten hinzuzufügen:
•lokale Vektordaten
•lokale Rasterdaten
Nähere Informationen zu den unterstützten Formaten finden Sie in der unten nachfolgenden Tabelle. Die Benutzer können die verfügbaren Formate im Werkzeugdialog des WebOffice html Clients einsehen. Im Internet Explorer öffnet sich durch einen Klick auf die
Schaltfläche die Onlinehilfe, welche direkt die Sektion "Lokale Geodaten hinzufügen" aufruft. Gleiches erhält man durch Drücken der F1 Taste innerhalb eines Textfeldes der Funktion.
Wichtige Notiz: Das Werkzeug Lokale Geodaten hinzufügen kann nur benutzt werden, falls die dynamischen Workspaces zum SynOutputService hinzugefügt wurden. Nähere Details finden Sie im Kapitel Hinzufügen dynamischer Workspaces zum SynOutputService.

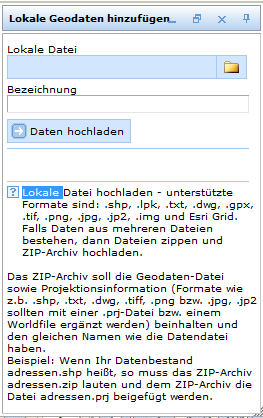

Lokale Geodaten Hinzufügen Werkezeugformular im WebOffice html Client
Die hochgeladenen Geodaten werden im WebOffice 10.8 SP1 Inhaltsverzeichnis des Themenbaumes angezeigt. Der Layername im Themenbaum wird durch das Eingabefeld Bezeichnung bestimmt. Die Symbologie des Layers wird dynamisch im Inhaltsverzeichnis des Themenbaumes angezeigt.

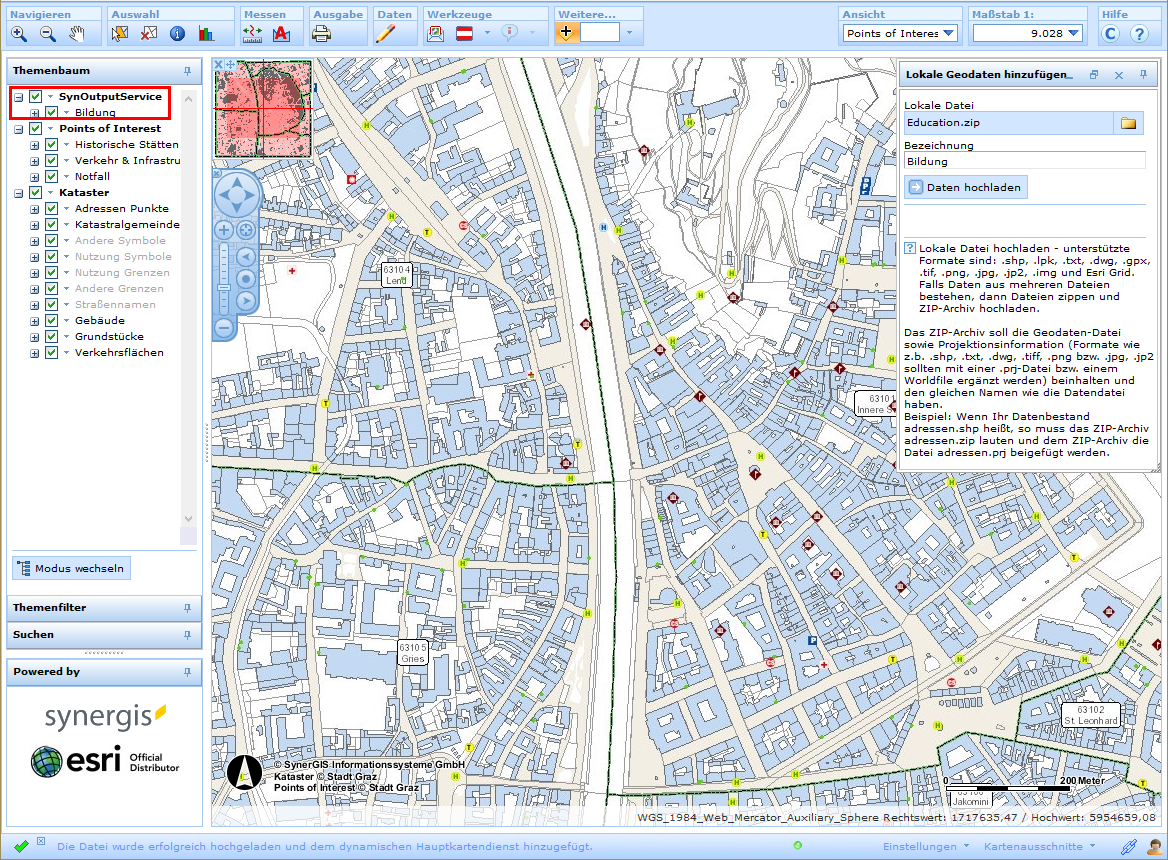

Lokale Geodaten hinzufügen im WebOffice html Client
Abhängig vom Typ der hochgeladenen Geodaten (siehe nachfolgende Tabelle) wird der dynamisch hinzugefügte Layer in der Liste der Selektieren bzw. Identifizieren Werkzeuge als auch in der Liste der Fangprofile angezeigt.

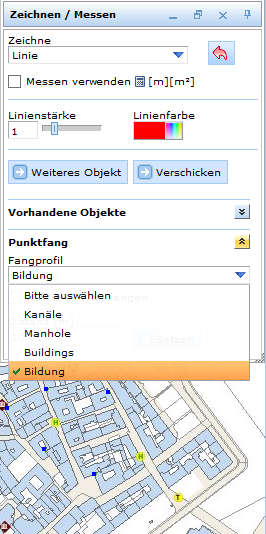

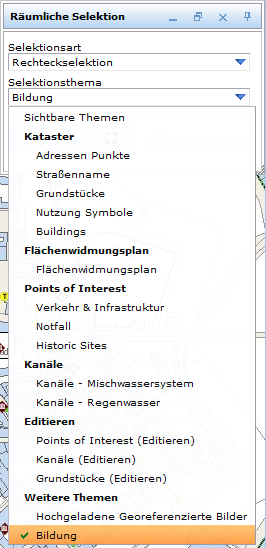

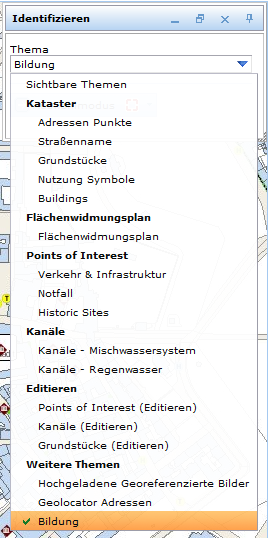

Layer von Lokale Geodaten hinzufügen in der Liste der Selektieren/Identifikation/Fangprofil Werkzeuge
Der hinzugefügte Layer kann ebenfalls aus dem Themenbaum wiederum entfernt werden.
Entfernung des hochgeladenen Layers aus dem Themenbaum

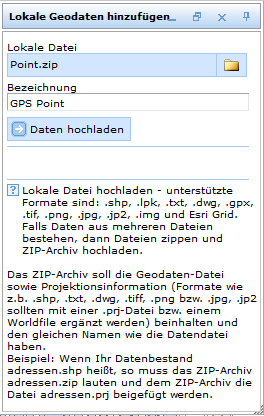

Hochladen einer TXT Datei
Falls keine Projektion (PRJ file) im ZIP Verzeichnis vorhanden ist, WebOffice 10.8 SP1 bietet dem Benutzer die Möglichkeit die verschiedenen Einstellungen (Projektion, Koordinatenspalten) nach dem Hochladen der Daten zu definieren.

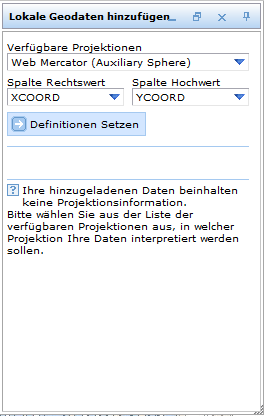

Hochladen einer TXT Datei und Festlegung der Projektion bzw. Koordinatenfeldwerte
Abhängig vom Typ der Geodaten sind verschiedene Stufen der Funktionalität:
Data format |
Data extension |
Available functionality |
Esri Shape |
.shp |
Darstellung, Suche, Selektion, Fangprofil, Puffer (die hochgeladenen Geodaten können als Quell- oder Ziel-Buffer Layer verwendet werden) und das Kopieren von Thema für das Editieren werden unterstützt. |
Esri Layer Package |
.lpk |
Darstellung, Suche, Selektion, Fangprofil, Puffer (die hochgeladenen Geodaten können als Quell- oder Ziel-Buffer Layer verwendet werden) und das Kopieren von Thema für das Editieren werden unterstützt. Das Hochladen von Layer packages (.lpk) mit mehr als einem Layer wird ebenfalls unterstützt.
Hinweis: Die Container Datei (.lpk) ist mit der 7z Kompressionsmethode seit der Einführung von ArcGIS 10.0 komprimiert. Dafür wird die Java spezifische Bibliothek (sevenzipjbinding.jar) von Sourceforge für das Extrahieren/Unzip der 7z Archiv-Dateien verwendet. Die Funktionen der sevenzipjbinding-4.65-1.04-rc-extr-only-AllWindows.zip Bibliothek werden für die verschiedenen Prozessarchitekturen in Windows benötigt. Die adequate Bibliothek sevenzipjbinding-4.65-1.04-rc-extr-only-AllPlatforms.zip wird für Linux server verwendet. Note: Mögliche Definition Queries innerhalb eines LPKs werden mittels AND Operator an den Query-String angehängt. |
AutoCAD DWG |
.dwg |
Darstellung, Suche, Selektion, Fangprofil, Puffer und das Kopieren von Thema für das Editieren werden unterstützt.
Hinweis: Falls eine *.dwg Datei für das Daten hinzufügen selektiert wird, ist es möglich diese als Objekt hinzuzufügen. Dabei werden alle Funktionen (Darstellung, Suche, Selektion, Fangprofil, Puffer und Kopieren von Thema) unterstützt. Falls die DWG Daten nicht als Objekt hinzugefügt werden, ist nur die Funktion "Darstellung" verfügbar. |
Drawing Interchange Format |
.dxf |
Darstellung, Suche, Selektion, Fangprofil, Puffer und das Kopieren von Thema für das Editieren werden unterstützt. |
TXT |
.txt |
Darstellung, Suche, Selektion, Fangprofil, Puffer (die hochgeladenen Geodaten können als Quell- oder Ziel-Buffer Layer verwendet werden) und das Kopieren von Thema für das Editieren werden unterstützt. Bitte beachten Sie die Kurzanleitung für das Hochladen von Textdateien in Kapitel Hochladen von Punktdaten mit Attributen in einer Textdatei |
GPS eXchange Format |
.gpx |
Darstellung, Suche, Selektion, Fangprofil, Puffer (die hochgeladenen Geodaten können als Quell- oder Ziel-Buffer Layer verwendet werden) und das Kopieren von Thema für das Editieren werden unterstützt.
Hinweis: WebOffice 10.8 SP1 unterstützt .gpx Dateien der Version 1.0 und 1.1. Waypoint und Routenelemente werden zum Inhaltsverzeichnis des Themenbaumes gleichzeitig hinzugefügt. Konfigurierte Styles können Punkt- und Linien-Styles sein. Punkt-Styles sind für Waypoint-Elemente und Linien-Styles sind für Routen- bzw. Track-Elemente verfügbar.
Im Themenergebnis des WebOffice html Clients können folgende Felder angezeigt werden: •gpx_name (Name) •gpx_desc (Beschreibung) •gpx_elevation (Höhe) •gpx_date (Datum der Aufnahme) •gpx_time (Uhrzeit der Aufnahme) •gpx_lat (Latitute - Geographische Breite) •gpx_lon (Longitude - Geographische Länge) |
JPEG Picture |
.jpg |
Darstellung |
JPEG 2000 Picture |
.jp2 |
Darstellung |
Portable Network Graphics |
.png |
Darstellung |
Tagged Image File Format |
.tif |
Darstellung |
IMAGINE Image |
.img |
Darstellung |
Esri GRID |
|
Darstellung |
Lokale Geodaten hinzufügen - unterstützte Geodatenformate
Hinweis: Nähere Details zum Hinzufügen dynamischer Workspaces zum SynOutputServer finden Sie im Kapitel Hinzufügen dynamischer Workspaces zum SynOutputService.
Hinweis: Nähere Details zur Werkzeugkonfiguration im WebOffice author finden Sie im Kapitel Daten hinzufügen.
