Für die Verknüpfung der Footrpints mit den Schrägluftbildern in WebOffice 10.8 SP2 ist es von entscheidender Bedeutung, dass im Service ein Attribut gibt, welches die wesentlichen Informationen in verknüpfter Form enthält. Dabei handelt es sich um die folgenden Informationen:



oBildnummer

Hierbei handelt es sich um die eindeutige Nummer der Schrägluftbilder.



oFlugrichtung

Die Flugrichtung gibt an, in welche Himmelsrichtung das Flugzeug bei der Aufnahme geflogen ist. Die Werte müssen in folgender Form vorliegen: "N", "S", "W", "O"



oKameraausrichtung

Die Kameraausrichtung bezieht sich auf die relative Ausrichtung der Kamera zum Flugzeug während der Aufnahme.

Hinweis: Die hier verwendeten Werte sind entscheidend für die korrekte Benennung der Bild-Dateien und der Verzeichnisstruktur. Nähere Informationen dazu finden Sie im Kapitel Aufbereitung der Bilder.



oStreifen

Hierbei handelt es sich um die Streifennummer der Schrägluftbilder.



oBlickrichtung

Die Blickrichtung ist jene Himmelsrichtung, in der die Kamera bei der Aufnahme der Schrägluftbilder ausgerichtet war. Die Werte müssen in folgender Form vorliegen: "Nord", "Süd", "West", "Ost"



oLAT

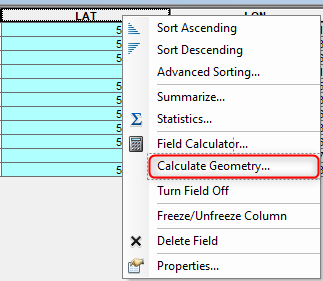

Das Feld repräsentiert die Y-Koordinate der Zentroide der Footrpints und kann über die Funktion „Calculate Geometry“ in ArcMap berechnet werden:

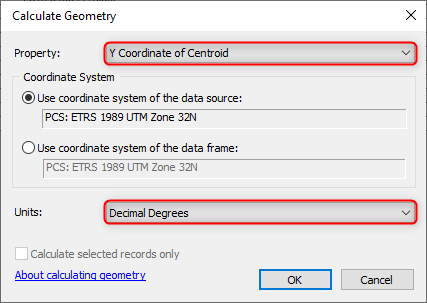

Bei “Property” ist “Y Coordinate of Centroid” zu wählen, sowie bei „Units“ die Einheit „Decimal Degrees“:









oLON

Das Feld repräsentiert die X-Koordinate der Zentroide der Footrpints und wird analog zu "LAT" berechnet. Hier ist bei "Property" im Field Calculator entsprechend "X Coordinate of Centroid" auszuwählen.

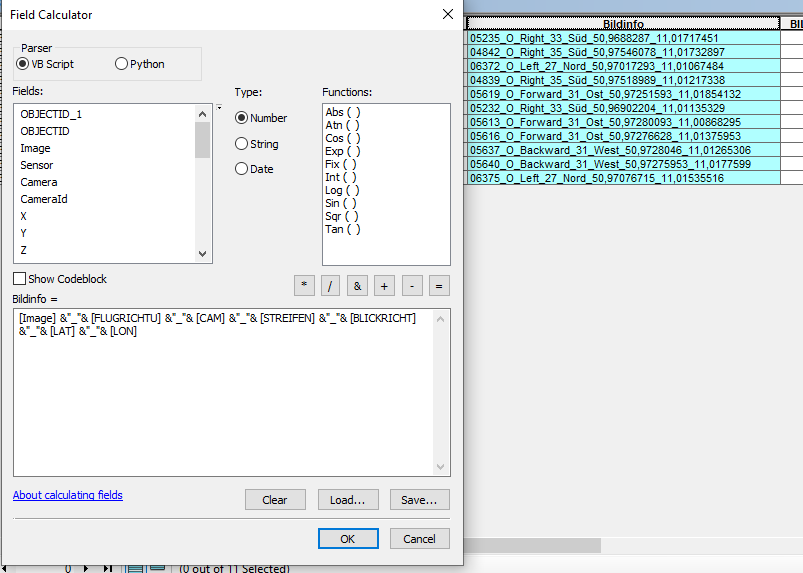

Wenn alle diese Felder in der richtigen Form in den Daten vorhanden sind, kann wiederum mittels Field Calculator das Attribut "Bildinfo" berechnet werden, welches das Schlüsselfeld für die gesamte Anwendung darstellt. Unter der Voraussetzung, dass die Felder wie in dieser Anleitung benannt wurden, kann folgender Befehl für die Berechnung des Attributs "Bildinfo" im Field Calculator ausgeführt werden:



[Bildnummer] &"_"& [Flugrichtung] &"_"& [Kameraausrichtung] &"_"& [Streifen] &"_"& [Blickrichtung] &"_"& [LAT] &"_"& [LON]





Wurden andere Feldnamen verwendet, muss der Befehl entsprechend angepasst werden:
