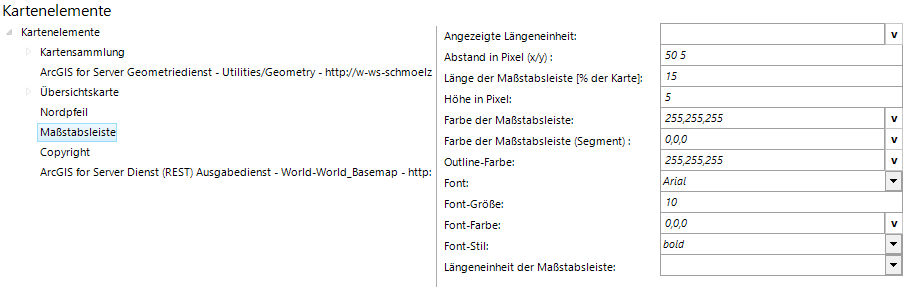

Maßstabsleiste

Eigenschaft

Beschreibung

Angezeigte Längeneinheit

Angezeigte Längeneinheit der Maßstabsleiste.

Abstand in Pixel (x/y)

Abstand der Maßstabsleiste vom rechten, unteren Rand der Hauptkartenanzeige (Koordinatenursprung rechts unten ist 0 0).

Länge der Maßstabsleiste [% der Karte]

Länge der Maßstabsleiste in Prozent der Breite des Kartenbildes. Es kann lediglich ein Richtwert vorgegeben werden.

Höhe in Pixel

Höhe der Maßstabsleiste in Pixel.

Farbe der Maßstabsleiste

Farbe der Maßstabsleiste.

Farbe der Maßstabsleiste (Segment)

Farbe der Segmente in der Maßstabsleiste.

Outline-Farbe

Hintergrundfarbe der Maßstabsleiste.

Font

Font für die Beschriftung (angezeigte Längeneinheit) der Maßstabsleiste.

Font-Größe

Font-Größe für die Beschriftung (angezeigte Längeneinheit) der Maßstabsleiste.

Font-Farbe

Font-Farbe für die Beschriftung (angezeigte Längeneinheit) der Maßstabsleiste.

Font-Stil

Font-Stil für die Beschriftung (angezeigte Längeneinheit) der Maßstabsleiste.

Längeneinheit der Maßstabsleiste

Die Längeneinheit der Maßstabsleiste wird für die Berechnung der Segmente der Maßstabsleiste und die Beschriftung der Länge herangezogen.

Hinweis: Wenn nichts konfiguriert ist, wird die Karteneinheit als Längeneinheit der Maßstabsleiste herangezogen.
