Das Werkzeug Freies Beschriften unterstützt das Beschriften von Punkt-, Linien- und Polygonobjekten mit Inhalten, die in einer Suchergebnis-Sicht definiert sind. (Diese Ansicht muss für das Freie Beschriften eingeschränkt sein.)



Erstellen einer Beschriftung

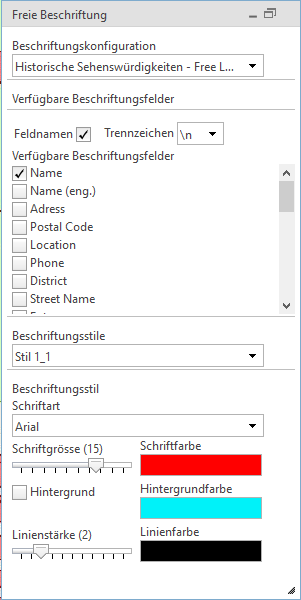

Nachdem das Werkzeug Freies Beschriften aktiviert wird, können im Dialog des Werkzeugs einige Einstellungen gemacht werden bevor ein Objekt beschriftet wird.





•Beschriftungsthema und Beschriftungskonfiguration

In einem ersten Schritt muss das Beschriftungsthema und die Beschriftungskonfiguration ausgewählt werden. Es werden alle Layer, auf denen Freies Beschriften konfiguriert ist, aufgelistet. Wenn mehrere unterschiedliche Ergebnisansichten konfiguriert wurden, kann eine davon als Beschriftungskonfiguration ausgewählt werden.

Hinweis: Für eine bessere Übersicht der verfügbaren Beschriftungsthemen, können Layerkategorien konfiguriert werden. Für weitere Details dazu siehe Kapitel Liste von Layer-Kategorien.



•Beschriftungsstile

Unterschiedliche Stile stehen dem User zur Verfügung, sofern im SynerGIS Informationssysteme - Technical Documentation Team Stile konfiguriert wurden.



•Beschriftungsstil

Im Bereich Beschriftungsstil kann der Stil der Beschriftung individuell vom User angepasst werden.



•Verfügbare Beschriftungsfelder

Der User kann einzelne oder mehrere Felder, die für das Freie Beschriften verwendet werden sollen (Feldinhalt, auch optional zusammen mit dem Feldnamen), auswählen. Zusätzlich kann das Trennzeichen zwischen Inhalten verschiedener Felder ausgewählt werden (z.B. Punkt, Beistrich, Bindestrich, Slash oder Zeilenumbruch). Die Reihenfolge der Felder kann mit dem Kontextmenü verändert werden.

Hinweis: Mit dem Trennzeichen '\n' ist es möglich, die Attribute per Zeilenumbruch zu trennen. Somit wird je Attribut eine neue Zeile angeschrieben. Beim Beschriften eines ArcMap Relates bzw. WebOffice Relates wird die familienorientierte Anzeige einzelner Attribute jedoch ignoriert.

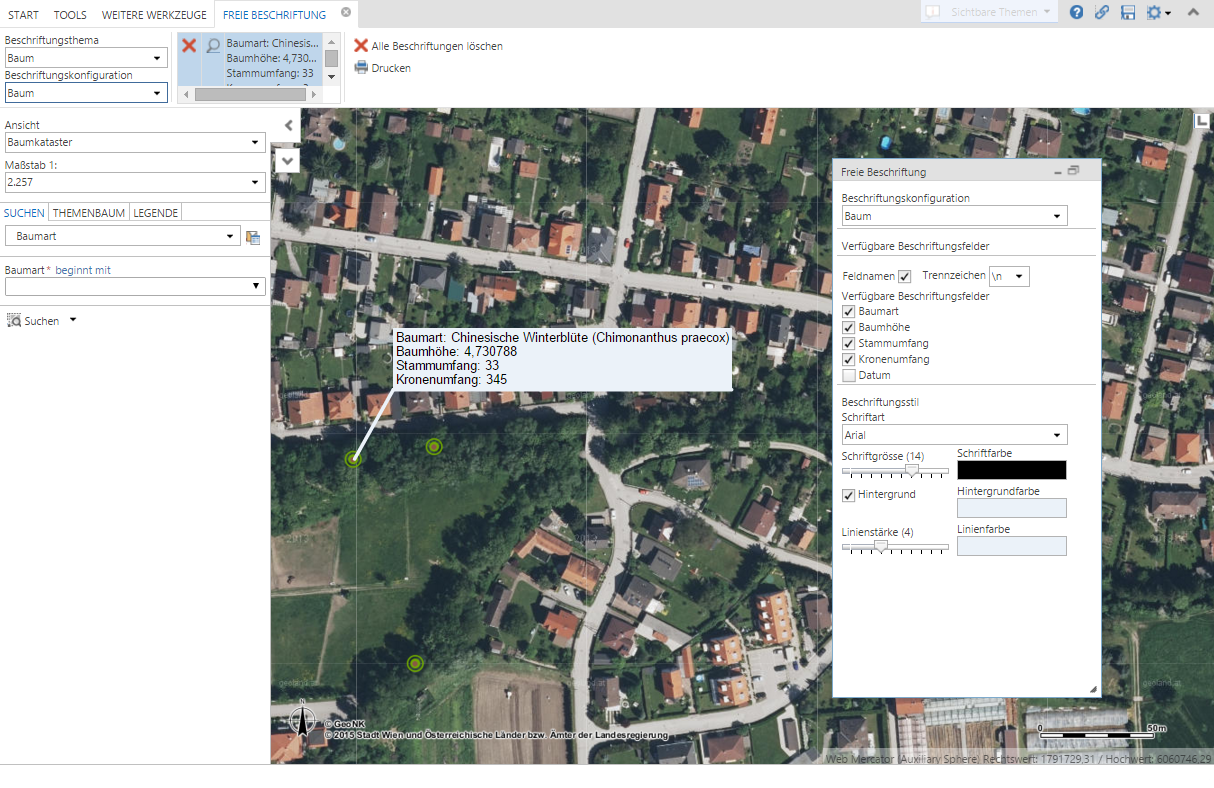

Um ein bestimmtes Objekt zu beschriften, muss der User in der Karte auf das gewünschte Objekt klicken. Sobald man auf das entsprechende Objekt geklickt hat, werden die Bezugslinie und der Beschriftungstext angezeigt, die dann platziert werden können.









•Vorhandene Beschriftungen

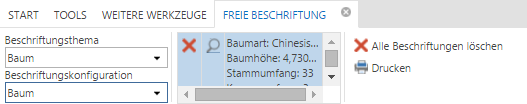

Für jede platzierte Beschriftung wird ein Eintrag oben in der Multifunktionsleiste eingefügt. Durch Anklicken eines Eintrags wird die ausgewählte Beschriftung in der Karte markiert und kann entfernt werden.





•Drucken oder Beschriftungen als Mail verschicken

Über die Schaltfläche Drucken wird das Werkzeug Drucken geöffnet (sofern dieses Werkzeug konfiguriert wurde). Freie Beschriftungen werden in den Ausdruck integriert.

Wenn Sie auf Verschicken klicken, dann wird Ihr Mail-Programm geöffnet. Sie können per Mail einen Link mit einer entsprechenden Status-ID versenden, in der dann alle erstellten Beschriftungen, die während der Browsersession erstellt wurden, vorhanden sind.



Löschen von Beschriftungen

Es gibt unterschiedliche Möglichkeiten um vorhandene Beschriftungen zu löschen:

1.Klicken Sie auf das x in der Multifunktionsleiste um eine bestimmte Beschriftung zu löschen oder auf Alle Beschriftungen löschen.

2.Klicken Sie auf das Werkzeug Auswahl/Markierung löschen um ALLE vorhandenen Redlining-Objekte (Selektionen/Bemaßungen/Markierungen) zu löschen.



Hinweis: Um die Einstellungen für das freie Beschriften zu speichern (gewählte Beschriftungskonfiguration pro Beschriftungsthema, Reihenfolge der Beschriftungsfelder und Trennzeichen), muss der Anwender das Benutzerprofil speichern.



Hinweis: Siehe Kapitel Freies Beschriften für weitere Informationen zur Konfiguration des Werkzeugs im WebOffice author.

Hinweis: Siehe Kapitel Beschriftungs-Stil für weitere Informationen zur Konfiguration von Beschriftungs-Stile im WebOffice author.

Hinweis: Siehe Kapitel Suchergebnis-Sicht für Informationen um ein Suchergebnis-Ansicht im WebOffice author für das Freie Beschriften einzuschränken.

Hinweis: Siehe Kapitel WebOffice Standartwerte um die Pixeltoleranz im WebOffice author zu ändern.

Hinweis: Siehe Kapitel Drucken für weitere Informationen zur Konfiguration von WebOffice plotten.

Hinweis: Im Kapitel Karte versenden finden Sie Informationen dazu was in der Status-ID gespeichert wird.
