WebOffice author > Menü Bearbeiten > Kategorie WebOffice

Wenn Ihr Projekt über einen Höheninfo-Raster-Layer verfügt, kann eine 3D-Messung für die Werkzeuge Messen - Punktbestimmung, Messen - Distanzbestimmung und Messen - Flächenbestimmung ermöglicht werden. Dieses Kapitel beinhaltet Konfigurationsdetails für jeden Typ von Höheninfo-Raster-Layern.

Hinweis: Der Dienst mit den Höheninfo-Raster-Layern muss als ArcGIS Server Karten-Service in der Kartensammlung eingebunden sein.

Hinweis: Die den Höheninfo-Raster-Layern zugrunde liegenden Daten müssen sich in einer FGDB oder Enterprise Geodatabase (SDE) befinden.

Hinweis: Für die 3D-Messung muss die Konfiguration eines Höhen-Layer (Elevation) vorhanden sein.

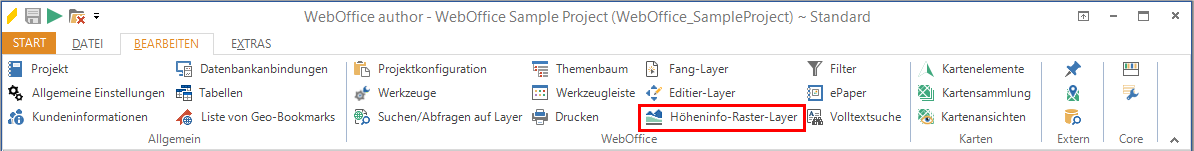

Konfiguration von Höheninfo-Raster-Layer im WebOffice author

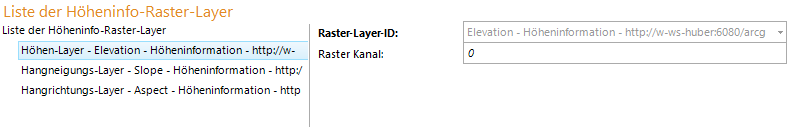

Liste der Höheninfo-Raster-Layer

Eigenschaft

Beschreibung

Raster-Layer-ID

Eindeutige ID des Raster-Layer mit Höhen-/Neigungs-/Expositionsinformation

Hinweis: Um die unterschiedlichen Typen von Höheninfo-Raster-Layern auswählen zu können, muss die entsprechende MXD im Hintergrund geöffnet sein.

Raster Kanal

Index des Kanals (Band), aus dem die Daten bezogen werden

Folgende Raster-Layer zur Messung von Höhen, Hangneigung und Hangrichtung können in die Liste der Höheninfo-Raster-Layer hinzugefügt werden:

•	Höhen-Layer (Elevation): Rasterlayer mit Höhendaten

Hinweis: Der Höhen-Layer muss ein Raster DEM (TINs werden nicht unterstützt) eines Esri-unterstützten Raster-Datentyps sein.

Hinweis: Der Höhen-Layer muss die Höheninformation in einem bestimmten Raster-Kanal beinhalten.

Hinweis: Das projizierte Koordinatensystem muss auf die Einheit Meter konfiguriert sein (auch die Höheninformationen).

Hinweis: Der Rasterdatensatz muss nicht mehr im gleichen Koordinatensystem wie der Hauptkartendienst sein (Projection-on-the-fly wird unterstützt).

•	Hangneigungs-Layer (Slope): Rasterlayer mit Neigungsdaten

Hinweis: Die Konfiguration des Hangneigungs-Layers (Slope) ist optional und hat nur einen Effekt auf das Messergebnis in der 3D-Fläche.

Hinweis: Der Hangneigungs-Layer (Slope) muss ein Raster mit Hangneigungsinformationen eines bestimmten Rasterkanals sein.

Hinweis: Die Neigungsinformationen müssen in Grad vorliegen (Prozentangabe wird nicht unterstützt).

•	Hangrichtungs-Layer (Aspect): Rasterlayer mit Richtungsdaten

Hinweis: Die Konfiguration des Hangrichtungs-Layers (Aspect) ist optional.

Hinweis: Hangrichtungs-Daten müssen in einem bestimmten Raster-Kanal gespeichert sein und den Wert "-1" für eine Ebene aufweisen.

Hinweis: Bei Hängen werden die Werte ausgehend von Norden mit 0 (GRAD) bis 360 (GRAD) im Uhrzeigersinn angegeben.

Hinweis: Siehe Kapitel Messen - Punktbestimmung, Messen - Distanzbestimmung und Messen - Flächenbestimmung für Details zur Konfiguration des Werkzeugs Messen im WebOffice author.

Hinweis: Siehe Kapitel Messen/Zeichnen für den Werkzeug-Einsatz im WebOffice html Client.

Hinweis: Siehe Kapitel Distanz messen und Fläche messen für den Werkzeug-Einsatz im WebOffice html Client.
