Scripting
Anstatt ein Property wie im übergeordneten Kapitel Properties beschrieben zu definieren, ist es möglich, ein VB-Script zu schreiben. Dazu fügt man ein ChildElement ein mit dem Namen <Propertyname>Script (z.B. TextScript). Ist ein Script definiert, wird das Attribut ignoriert.
Für folgende XML-Attribute (unterhalb der Section Properties) wird ein Script unterstützt:
•Standard
Layer, LineType, Color, RgbColor
•Text
Text, Height, Alignment, ObliqueAngle, ScaleFactor, XOffset, YOffset, Position, TextFont
•Insert (Block)
Blockname, ScaleX, ScaleY, ScaleZ, CoordX, CoordY,
•Text oder Insert
Rotation, AddRotation
•Hatch
PatternName, PreverseBoundary, HatchBoundaryLayer, HatchBoundaryLineType, HatchBoundaryColor, HatchBoundaryRgbColor, HatchScale, HatchAngle
•Polyline
Width
•Acad-Attribute
oStandard-Attribute
Layer, LineType, Color, RgbColor
oName, Index, Value, Rotation, Height, XOffset, YOffset, Tag, FollowFirstAtt, Position
|
Skripting funktioniert nicht wenn die Input Feature-Class eine Annotation-Feature-Class ist. |
Beispiel einer Drehung mit Script
Anforderung:
Wenn Symbole im GIS mit einer geographischen Drehung eingestellt werden und die Drehung im AutoCAD identisch aussehen soll, dann muss zusätzlich ein Script in der Konfiguration hinzugefügt werden.

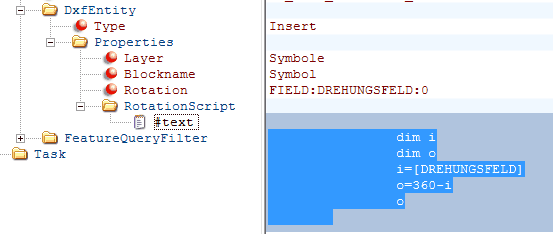

Konfiguration:

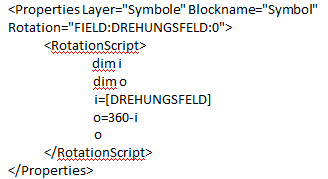

bzw. andere Ansicht:
