Properties

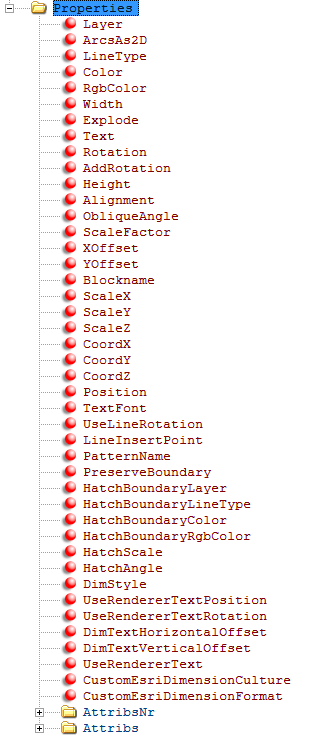

Der Ordner Properties ist ein Subordner des Ordner DxfEntity. Es erfolgt die Eingabe der Eigenschaften für eine Entität (Layer, Farbe etc.). In der Beschreibung der Eigenschaften wird genau angeführt für welchen DXF Entity Typ welches Attribut verwendet wird.

Property |
Beschreibung |
obligat |
optional |
||
Layer |
Layer für die Entität im CAD. Wird kein Wert eingegeben, wird das Objekt auf den Layer 0 gelegt. Betrifft jede DxfEntity.
|
|
x |
||
ArcsAs2D |
POLYLINE-Attribut. Bögen werden als 2D-Bögen exportiert. Wenn nicht aktiv (0), dann werden GIS-3D-Bögen als CAD 3D-Linien exportiert . Wert kann 0 oder 1 sein. Default = 1. |
|
x |
||
LineType |
Linientyp der Entität. Betrifft jede DxfEntity. |
|
x |
||
Color |
Farbe der Entität. Betrifft jede DxfEntity. |
|
x |
||
RgbColor |
Standardattribut anstatt Color. Betrifft jede Entität. RGB-Werte mit Komma getrennt. z.B. 255,10,23 |
|
x |
||
Width |
Breite der Polylinie für Entitätstyp POLYLINE. |
|
x |
||
Explode |
POLYLINE-Attribut: Splittet eine Polylinie in die einzelnen Liniensegmente auf. Werte: 0 oder 1 |
|
x |
||
Text |
Textwert für TEXT bei Entitätstyp TEXT. |
|
x |
||
Rotation |
Drehung in Alt-Grad für TEXT oder INSERT. |
|
x |
||
AddRotation |
Additionswert zu Attribut Rotation für TEXT oder INSERT |
|
x |
||
Height |
Texthöhe bei Entitätstyp TEXT. |
|
x |
||
Alignment |
Ausrichtung (für Entitytyp TEXT) Middle,Center,Left,Right,Bottom(Center,Left,Right),Middle(Center,Left,Right),Top(Center,Left,Right) |
|
x |
||
ObliqueAngle |
Neigungswinkel beim Entitätstyp TEXT. Bedingung: Wert größer -85 und kleiner 85 |
|
x |
||
ScaleFactor |
Breitenfaktor bei Entitätstyp TEXT. |
|
x |
||
XOffset |
TEXT-Attribut: X-Versatz |
|
x |
||
YOffset |
TEXT-Attribut: Y-Versatz |
|
x |
||
Blockname |
bei Entitätstyp INSERT – Blockname im CAD |
|
x |
||
ScaleX |
X-Skalierung bei Entitätstyp INSERT. |
|
x |
||
ScaleY |
Y-Skalierung bei Entitätstyp INSERT. |
|
x |
||
ScaleZ |
Z-Skalierung bei Entitätstyp INSERT. |
|
x |
||
CoordX |
X-Koordinate des Einfügepunkts bei Entitätstyp INSERT. |
|
x |
||
CoordY |
Y-Koordinate des Einfügepunkts bei Entitätstyp INSERT. |
|
x |
||
CoordZ |
Z-Koordinate des Einfügepunkts bei Entitätstyp INSERT. |
|
|
||
Position |
Einfügeposition bei Entitätstyp INSERT. Werte: Mid (entspricht Mitte/Mitte), Ins (entspricht Einfügepunkt) Default = INS |
|
x |
||
TextFont |
TEXT-Attribut: Fontname |
|
x |
||
UseLineRotation |
TEXT-Attribut: Wird als Winkel die Rotation der Linie an der Stelle des Einfügepunkts verwendet. Wert kann 0 oder 1 sein. Default=1. |
|
x |
||
LineInsertPoint |
TEXT-Attribut: Einfügepunkt des Textes auf der Linie: Start,Mid,End. Default = Mid |
|
x |
||
PatternName |
(optional) HATCH-Attribut: Schraffurname. Default = _SOLID |
|
x |
||
PreserveBoundary |
HATCH-Attribut: Begrenzungspolylinien erhalten. Wert kann 0 oder 1 sein. Default = 1 |
|
x |
||
HatchBoundaryLayer |
HATCH-Attribut: Layer für Umgebungspolylinie der Schraffur |
|
x |
||
HatchBoundaryLineType |
HATCH-Attribut: Linientyp für Umgebungspolylinie der Schraffur |
|
x |
||
HatchBoundaryColor |
HATCH-Attribut: Farbe für Umgebungspolylinie der Schraffur |
|
x |
||
HatchBoundaryRgbColor |
HATCH-Attribut: Rgb-Farbe für Umgebungspolylinie der Schraffur |
|
x |
||
HatchScale |
HATCH-Attribut: Schraffur-Skalierfaktor. Default = 1.0 |
|
x |
||
HatchAngle |
HATCH-Attribut: Schraffurwinkel. Default = 0.0 |
|
x |
||
DimStyle |
Der Bemaßungsstil für die Bemaßungen. Der Bemaßungsstil ist in der Autocad Header-Datei definiert. Falls nicht definiert, wird Standard verwendet. |
|
x |
||
UseRendererTextPosition |
DIMENSION-Attribut: Falls 1, dann wird die Position des Bemaßungstextes vom Renderer verwendet. Default = 0. |
|
x |
||
UseRendererTextRotation |
DIMENSION-Attribut: Falls 1, dann wird die Rotation des Bemaßungstextes vom Renderer verwendet. Default = 0. |
|
x |
||
DimTextHorizontalOffset |
DIMENSION-Attribut: Horizontaler Versatz. Default = 0. |
|
x |
||
DimTextVerticalOffset |
DIMENSION-Attribut: Vertikaler Versatz. Default = 0. |
|
x |
||
UseRendererText |
DIMENSION-Attribut: Default = 0. Wenn dieses Attribut vorhanden ist und den Wert 1 hat, dann werden bei vorhandenen benutzerdefinierten Texten diese anstatt der echten Bemaßungstexte verwendet. |
|
x |
||
CustomEsriDimensionCulture |
DIMENSION-Attribut: Default = CurrentCulture. Bei den ESRI-Bemaßungen sind die benutzerdefinierten Maße vom Datentyp double. Diese müssen für AutoCAD in den Datentyp string umgewandelt werden. Dieses Attribut gibt die Kultur an, welche für die Konvertierung verwendet wird. Diese hat Einfluß auf das Format (z.B.: Beistrich für Komma in Österreich, Punkt in USA) Format: xx-xx Beispiele: •en-US > USA •de-AT > Österreich •de-DE > Deutschland |
|
x |
||
CustomEsriDimensionFormat |
DIMENSION-Attribut: Default = G. Bei den ESRI-Bemaßungen sind die benutzerdefinierten Maße vom Datentyp double. Diese müssen für AutoCAD in den Datentyp string umgewandelt werden. Dieses Attribut hat Einfluß auf die numerische Konvertierung. Beispiele: E, F, G, N
|
|
x |
||
PolygonInsertPoint |

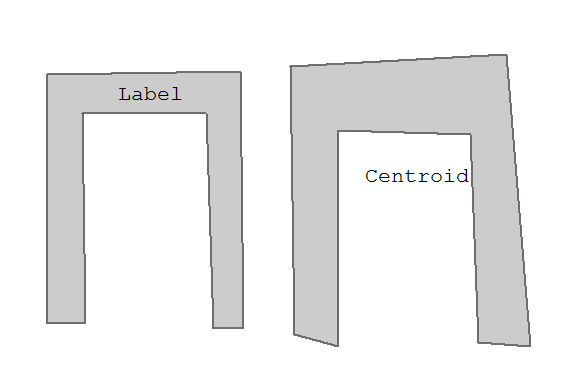

TEXT-Attribut: Für die Platzierung von Polygonbeschriftungen. Mögliche Werte = Label (Default), Centroid. Bei Label wird der Text im Mittelpunkt der Fläche positioniert. Die Position ist abhängig von der Fläche, liegt aber immer innerhalb der Fläche. Bei Centroid wird der Text im Schwerpunkt der Fläche positioniert, der Punkt kann auch außerhalb der Fläche liegen.
|
|
x |
||
LinetypeScale |
POLYLINE-Attribut. Alle Entitäten dieses Tasks bekommen den eingestellten LTScale. Das Property übersteuert den LinetypeScale aus der General Section. Der Wert muss größer als 0 sein und kann auch aus einem Feld ausgelesen werden. |
|
x |
||
MinNrOfPartsPerBezierSegment |
POLYLINE- und HATCH-Attribut für Bezierkurven. Bestimmt die minimale Anzahl von Teilen pro Bezier- (oder EllipticArc-) Segment. Jedes Segment wird in eine bestimmte Anzahl von Teilen aufgeteilt. Der Defaultwert ist 10. |
|
x |
||
MaxAngleDeviationGrad |
POLYLINE- und HATCH-Attribut für Bezierkurven. Bestimmt die maximale Winkelabweichung zwischen den Segmentteilen. Wenn der Winkel überschritten wird, dann wird der Abstand zum nächsten Punkt so oft halbiert, bis der Winkel nicht mehr überschritten wird. Die Anzahl der Teile in diesem Segment wird dadurch erhöht. Maximal wird dieser Schritt jedoch nur 10 mal pro Teil durchgeführt. Der Defaultwert liegt bei 5. |
|
x |
