Durch das Konfigurieren der Funktion Indexdruck ist es möglich auf Grundlage einer am Client digitalisierten Linie einen Indexdruck zu erzeugen. So kann eine Druckserie entlang eines linienhaften Objekts wie z.B. einer Gewässerlinie erfolgen.



icon_comment

•Die Voransicht am Client für den Druckbereich entspricht nicht dem tatsächlichen Druckbereich.

•Die Einzelblätter des Indexplots haben keinen Nordpfeil. Ist ein Nordpfeil am Ausdruck gewünscht, ist am Layout der Esri Nordpfeil zu verwenden! Das Verwenden dieser Druckvorlagen ist dann nicht in Kombination mit gedrehten Datenrahmen (Rotations-Tool an der Navigationsrose) zu verwenden.

•Bei Verwendung externer Dienste besteht die Möglichkeit, dass am letzten Blatt des Ausdrucks Kacheln in den Teilen fehlen, die über die virtuelle Indexplot-Linie hinaus gehen.

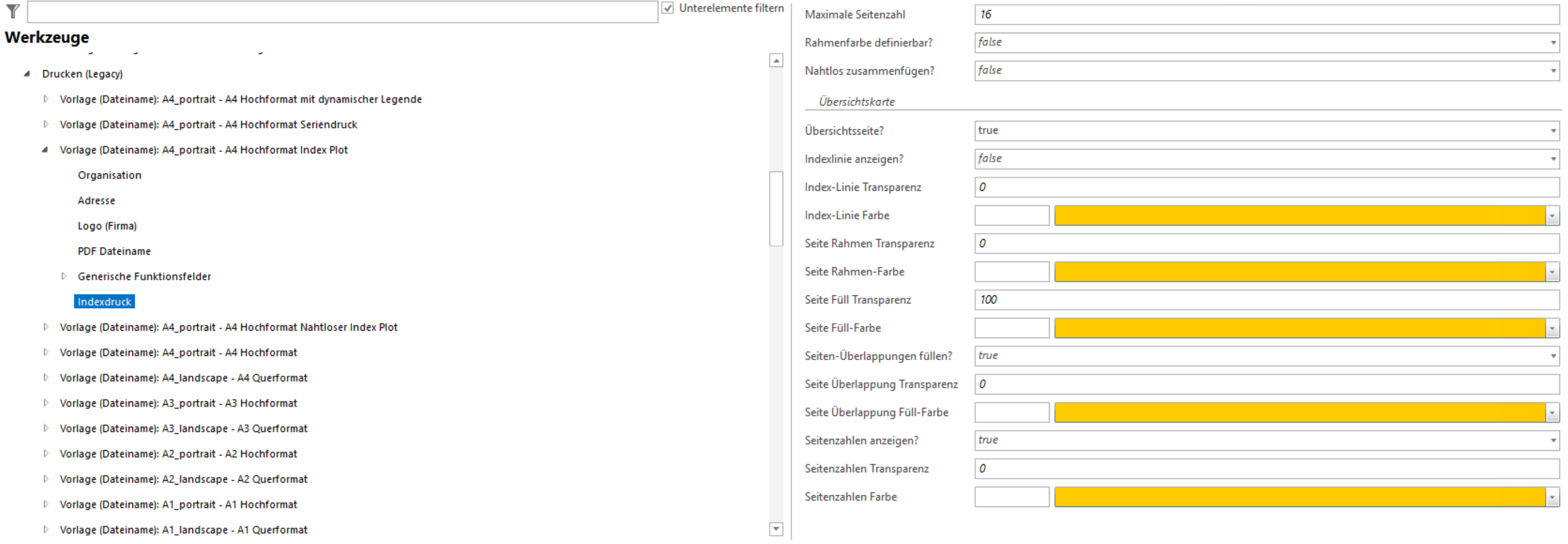

Indexdruck Konfiguration

Indexdruck Konfiguration



Eigenschaft

Beschreibung

Maximale Seitenanzahl

Maximale zulässige Seitenzahl

Rahmenfarbe definierbar?

Konfiguration der Rahmen- und Textfarbe auf der Übersichtsseite bei einem Seriendruck möglich (Ja) oder nicht (Nein). Wenn diese Funktion aktiviert ist, wird ein Colorpicker zur Farbauswahl  in der Werkzeugleiste zur Verfügung gestellt.

Nahtlos zusammenfügen?

Gibt an, ob die Seiten des Seriendrucks nahtlos aneinandergefügt werden sollen ('Ja') oder nicht ('Nein'),

Übersichtsseite

Legt die Einbeziehung einer Übersichtsseite des Indexdrucks fest.

icon_comment

Um eine Übersichtsseite für den Indexdruck zu erhalten, achten Sie darauf, dass eine Kopie der entsprechenden Druckvorlage im VertiGIS_PrintLayouts Verzeichnis mit der Nomenklatur <WebOffice Druckvorlage>_overview.pagx vorhanden ist.

Beispiel:

VertiGIS Printing Druckvorlage Name: A4_portrait.pagx

Erforderliche Druckvorlage für die Übersichtsseite: A4_portrait_overview.pagx

Indexlinie anzeigen?

Nur bei VertiGIS Printing: gibt an, ob die Indexlinie in der Übersichtsseite angezeigt werden sollen ('Ja') oder nicht ('Nein').

Index-Linie Transparenz

Transparenz der Indexlinie

Index-Linie Farbe

Farbe der Indexlinie

Seite Rahmen Transparenz

Transparenz der Seiten Rahmen

Seite Rahmen-Farbe

Farbe des Rahmens der Seiten auf der Übsersichtsseite

Seite Füll Transparenz

Transparenz der Seiten Füll-Farbe

Seite Füll-Farbe

Füllfarbe der Seiten auf der Übsersichtsseite

Seiten-Überlappungen füllen?

Sollen Überlappungen von Seiten auf der Übersichtsseite mit Farbe gefüllt werden?

Seite Überlappung Transparenz

Transparenz der Überlappungsbereiche der Seiten

Seite Überlappung Füll-Farbe

Füllfarbe der Überlappungen der Seiten auf der Übsersichtsseite

Seitenzahlen anzeigen?

Sollen die Seitenzahlen auf der Übersichtsseite angezeigt werden?

Seitenzahlen Transparenz

Transparenz der Seitenzahlen

Seitenzahlen Farbe

Farbe in welcher die Seitenzahlen auf der Übersichtsseite angezeigt werden sollen

Indexdruck ermöglichen? Eigenschaften



icon_cross-reference

•Siehe Kapitel Drucken (Legacy) für Details zur Werkzeug Konfiguration im WebOffice author standalone.

•Siehe Kapitel Vorlage (Dateiname) für Details über die Konfiguration von Druckvorlagen.

•Siehe Kapitel Drucken mit Indexdruck für das Werkzeug Vorkommen im WebOffice core Client.

•Siehe Kapitel Indexdruck anhand von Featuregeometrie für Details einen Indexdruck auch entlang einer bestimmten Featuregeometrie (Linie) zu erstellen.
