Konfigurieren Sie eine Liste von Projektionen, um benutzerspezifisch definierte Projektionen für den Ausdruck mit VertiGIS Studio Printing Engine zur Verfügung zu stellen.



Konfigurieren Sie unterhalb der Liste von Projektionen das Element Projektion, um projektionsspezifische Parameter für die Zielprojektion festzulegen. Geben Sie entweder den EPSG Code (sofern verfügbar) an oder die Parameter des Koordinatensystems.

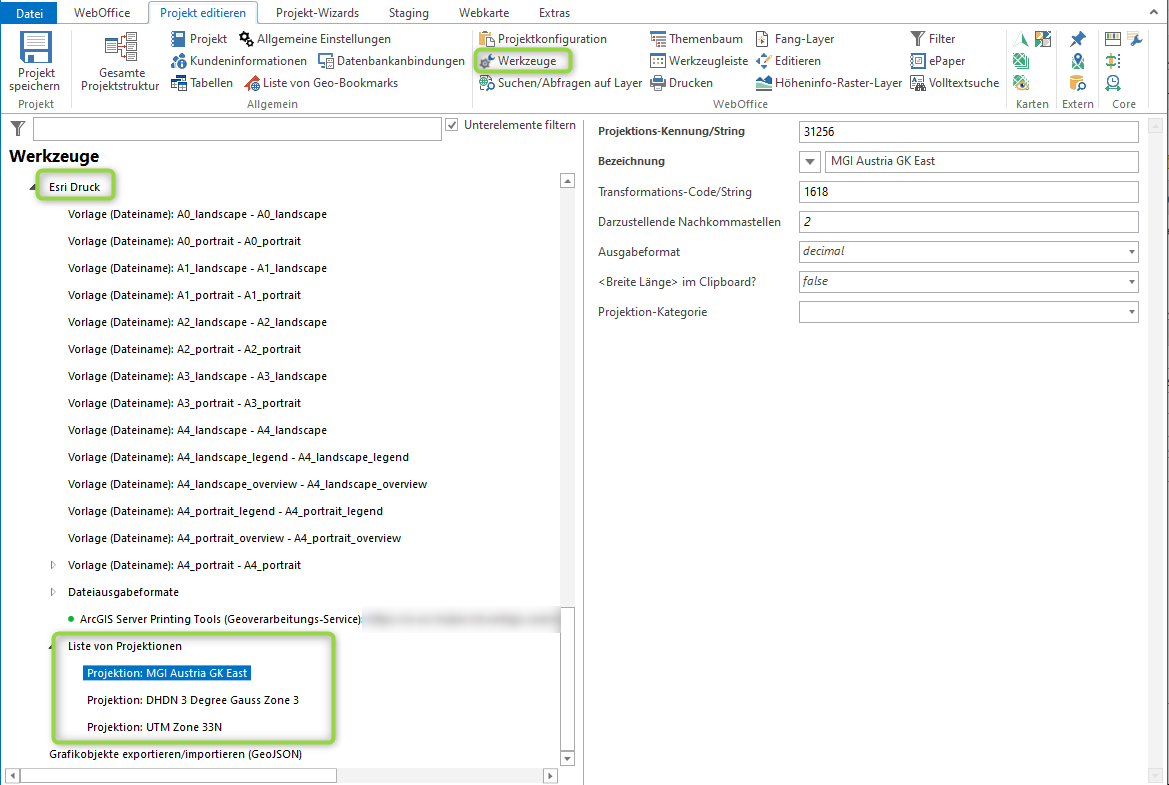

Konfiguration einer Projektion in der Liste von Projektionen

Konfiguration einer Projektion in der Liste von Projektionen



Eigenschaft

Beschreibung

Projektions-Kennung/String

Geben Sie entweder den EPSG Code (sofern verfügbar) an oder die Parameter des Koordinatensystems (am einfachsten aus einem .prj File zu kopieren).

Bezeichnung

Bezeichnung der Projektion, die in der Benutzeroberfläche aufscheint.

icon_comment

Die hier verwendete Bezeichnung der Projektion ist auch jene, die das Funktionsfeld syn_crs in einer Druckvorlage befüllt (siehe auch Kapitel Nicht konfigurierbare Funktionsfelder).

Transformations-Code/String

Geographischer Transformationscode. Die Codes sind auch hier aufgelistet: <ArcGIS_Desktop_Installations_Verzeichnis>\Documentation\geographic_transformations.pdf oder durch Verwendung des VertiGIS Projection Helper.

Darzustellende Nachkommastellen

Legt fest, wie viele Nachkommastellen für die Darstellung der Koordinaten verwendet werden.

Ausgabeformat

Legt das Ausgabeformat fest:

•decimal bewirkt eine Ausgabe der berechneten Koordinaten als Fließkommazahl - Die Zahl der Nachkommastellen ist durch die Angabe von Darzustellende Nachkommastellen definiert

•degree bewirkt eine Ausgabe der berechneten Koordinaten in Grad (GG°MM'SS.NN''). Die Zahl der Nachkommastellen für die Sekunden ist durch die Angabe von Darzustellende Nachkommastellen definiert.

•degree_decimal_minutes bewirkt eine Ausgabe der berechneten Koordinaten in Grad (GG°MM,NN''). Die Zahl der Nachkommastellen für die Minute ist durch die Angabe von Darzustellende Nachkommastellen definiert.

icon_comment

Um eine vergleichbare Genauigkeit wie im Format degree zu erreichen, ist eine größere Zahl an Nachkommastellen erforderlich.

<Breite Länge> im Clipboard

Legt fest, ob die Koordinaten in der Form <Breite Länge

> (Ja) oder <Länge Breite> (Nein) in die Zwischenablage übernommen werden sollen.

icon_comment

•Beachten Sie, das bspw. Google Maps das Format <Länge Breite> verwendet.

•Diese Funktion hat nur bei geographischen Koordinatensystemen (z.B. WGS84) eine Auswirkung.

Projektion-Kategorie

Bestimmung der Zugehörigkeit zu einer entsprechenden Kategorie in der Projektions-Liste im Werkzeug Koordinaten suchen.

Projektion Eigenschaften



icon_cross-reference

•Siehe das Kurzanleitungskapitel Projektionen konfigurieren für eine detaillierte Beschreibung einer Projektions-Konfiguration.
